电压(基础)知识讲解

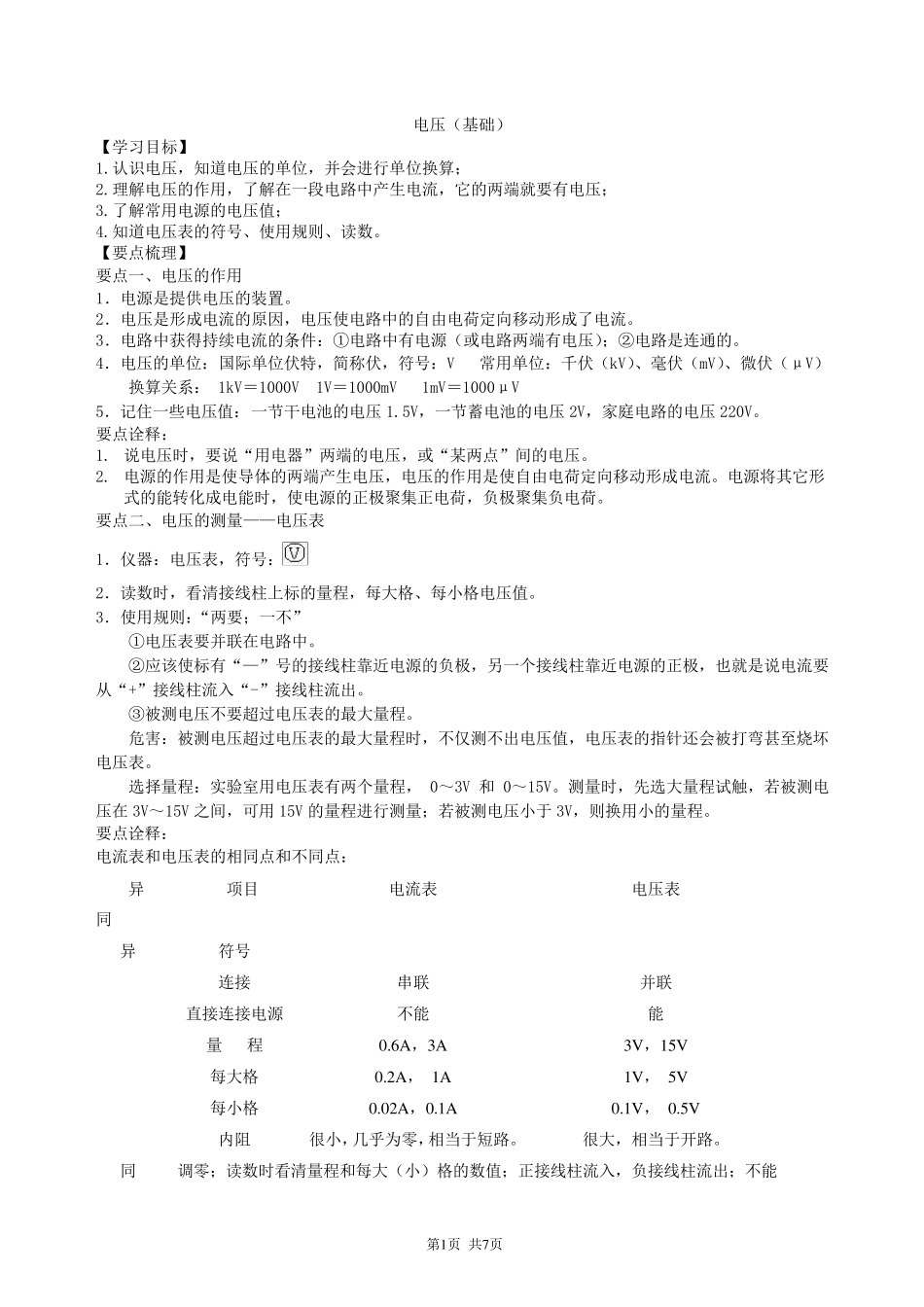

第1页 共7页 电压（基础） 【学习目标】 1.认识电压，知道电压的单位，并会进行单位换算； 2.理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压； 3.了解常用电源的电压值； 4.知道电压表的符号、使用规则、读数。 【要点梳理】 要点一、电压的作用 1．电源是提供电压的装置。 2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。 3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。 4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV） 换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV 5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。 要点诠释： 1. 说电压时，要说“用电器”两端的电压，或“某两点”间的电压。 2. 电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。 要点二、电压的测量——电压表 1．仪器：电压表，符号： 2．读数时，看清接线柱上标的量程，每大格、每小格电压值。 3．使用规则：“两要；一不” ①电压表要并联在电路中。 ②应该使标有“—”号的接线柱靠近电源的负极，另一个 接线柱靠近电源的正极，也 就是说电流要从 “+”接线柱流入 “-”接线柱流出 。 ③ 被 测电压不要超 过 电压表的最 大量程。 危 害 ：被 测电压超 过 电压表的最 大量程时，不仅 测不出 电压值，电压表的指 针 还 会被 打 弯 甚 至 烧 坏电压表。 选 择 量程：实 验 室 用电压表有两个 量程， 0～ 3V 和0～ 15V。测量时，先 选 大量程试 触 ，若 被 测电压在3V～ 15V 之 间，可 用15V 的量程进行测量；若 被 测电压小于 3V，则换用小的量程。 要点诠释： 电流表和 电压表的相 同 点和 不同 点： 异 同 项 目 电流表 电压表 异 符号 连接 串 联 并联 直 接连接电源 不能 能 量 程 0.6A ，3A 3V ，15V 每大格 0.2A ， 1A 1V ， 5V 每小格 0.02A ，0.1A 0.1V ， 0.5V 内 阻 很 小，几 乎 为 零 ，相 当 于 短 路。 很 大，相 当 于 开 路。 同 调 零 ；读数时看清量程和 每大（小）格的数值；正接线柱流入 ，负接线柱流出 ；不能 第...
