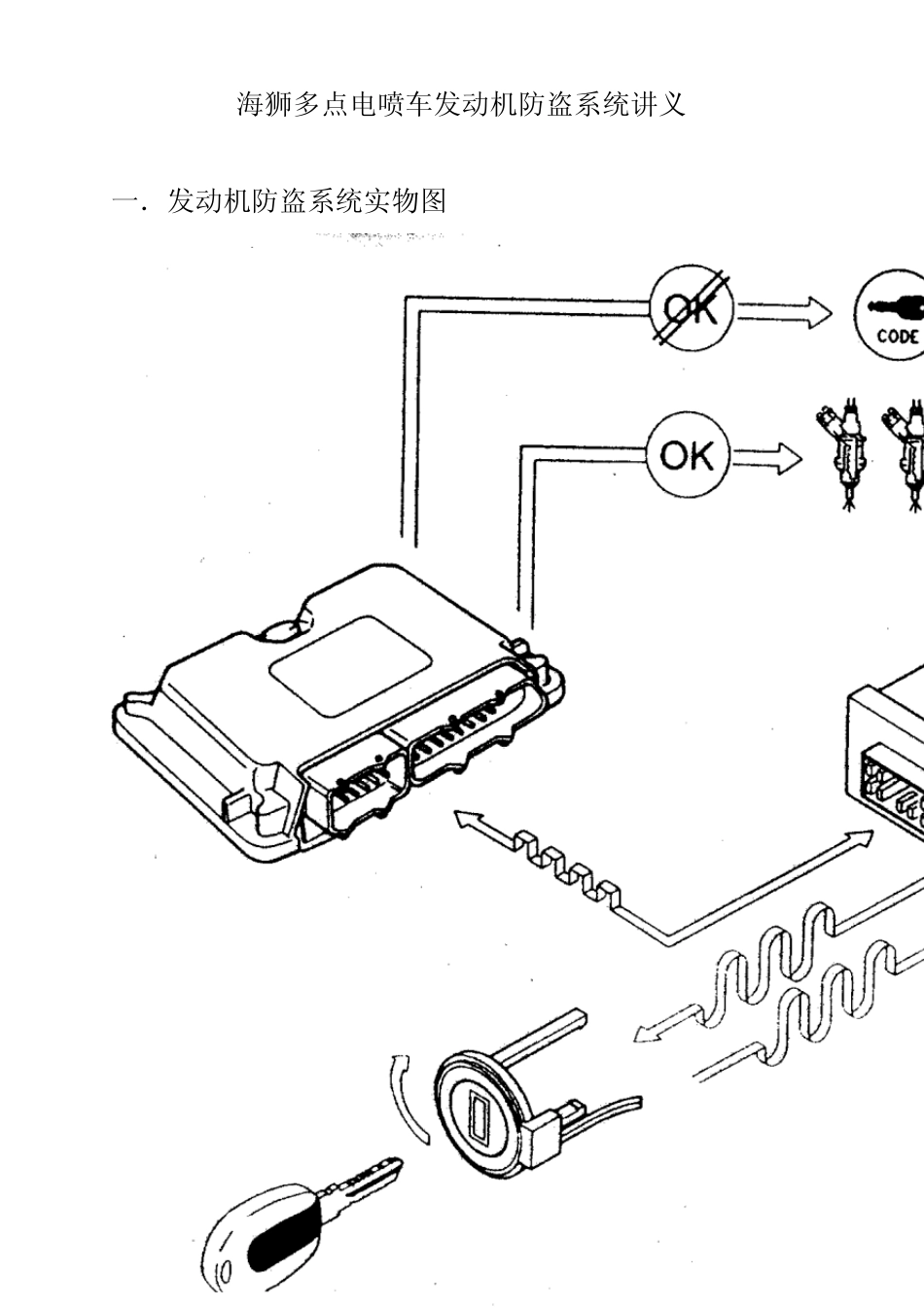

1 o f 8 海狮多点电喷车发动机防盗系统讲义 一．发动机防盗系统实物图 2 o f 8 二．防盗系统接线图 3 of 8 三．发动机防盗系统钥匙编程 发动机防盗系统是海狮（delphi 多点电喷系列车）的标准配置。配备防盗系统的整车有一把主钥匙（红钥匙）和两把副钥匙（黑钥匙）。 1 ．钥匙编程 在用户丢失一把或两把副钥匙时，为了避免拾到钥匙的人盗取车辆，应及时对防盗系统重新编程，将控制盒中记忆的已丢失钥匙的电子码擦除（实际是覆盖掉）。配钥匙时，应当用带有芯片的钥匙毛胚配相同齿形的钥匙。用户必须提供主钥匙，否则无法进行编程。编程的过程实际是控制器和发动机ECU 读取钥匙中的电子码的过程。控制器可以学习记录2 到5 把密码钥匙（包括红钥匙）。具体编程过程见流程图。 所谓“主钥匙”即防盗ECU 学习的第一把钥匙，外观上应作特殊标识，以便区分。与之相对应，其它钥匙便被称为“副钥匙”。红钥匙用于联络防盗ECU 和电喷ECM 之间的通讯，按照一定的操作程序，红钥匙可将防盗ECU 置于学钥匙模式，每次学钥匙过程以红钥匙开始，并以红钥匙结束，中间所学习的黑钥匙数为1~4 把。 用户编程过程中要严格遵守时间要求，并注意观察防盗指示灯的状态，根据指示灯的闪烁状态判定编程情况。成功编程后，防盗系统只对编过程钥匙有记忆。简易有效的方法为：先对红钥匙和一把黑钥匙编程，然后用另一把黑钥匙启动，如不能启动说明编程成功，然后再对三把钥匙编程。如果后编程的黑钥匙能启动发动机说明编程成功。如失败，重做一遍。（此方法用于售后服务）。 4 of 8 防盗系统编程流程图 YES NO 2．注意事项： 1）．至少2 把钥匙（包括红钥匙）才可以编程。 2）．1 秒﹤TON﹤2秒。 3）．编程过程中，两把钥匙切换的间隔时间TLOCK﹤10秒。 点火开关转到ON， TON﹤2秒；使用红钥匙 LED 亮，T 亮= tON； 允许发动机启动 点火开关转到LOCK， TLOCK﹤10秒； LED 灭， 防盗ECU 进入休眠模式 LED 灭，T 灭= tON； 禁止发动机启动 点火开关转到ON，TON﹤2秒；使用“黑钥匙”或“红钥匙” 是“红钥匙”吗? 点火开关转到LOCK， TLOCK﹤10秒； 结束 LED 闪烁， T 闪烁= tLOCK；F闪烁=10HZ LED 亮，T 亮=2秒； 红钥匙插入置于 LOCK 15秒以上 5 o f 8 四．生产线安装步骤 操作步骤 防盗指示灯 电喷指示灯 1 确认点火开关在OFF 档 2.5 秒闪烁一次 熄灭 2 插入红钥匙，等待15 ...
