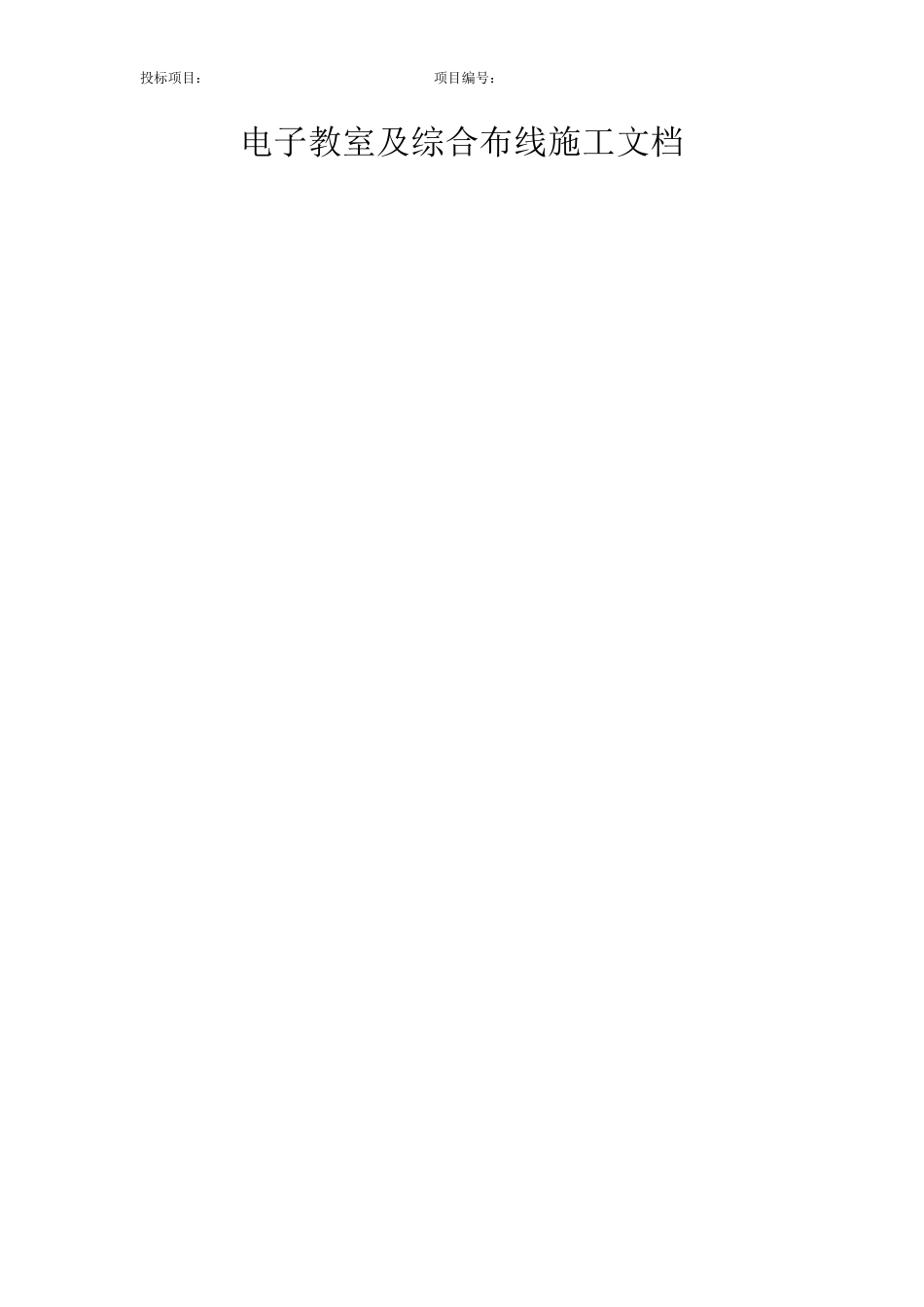

电子教室及综合布线施工文档

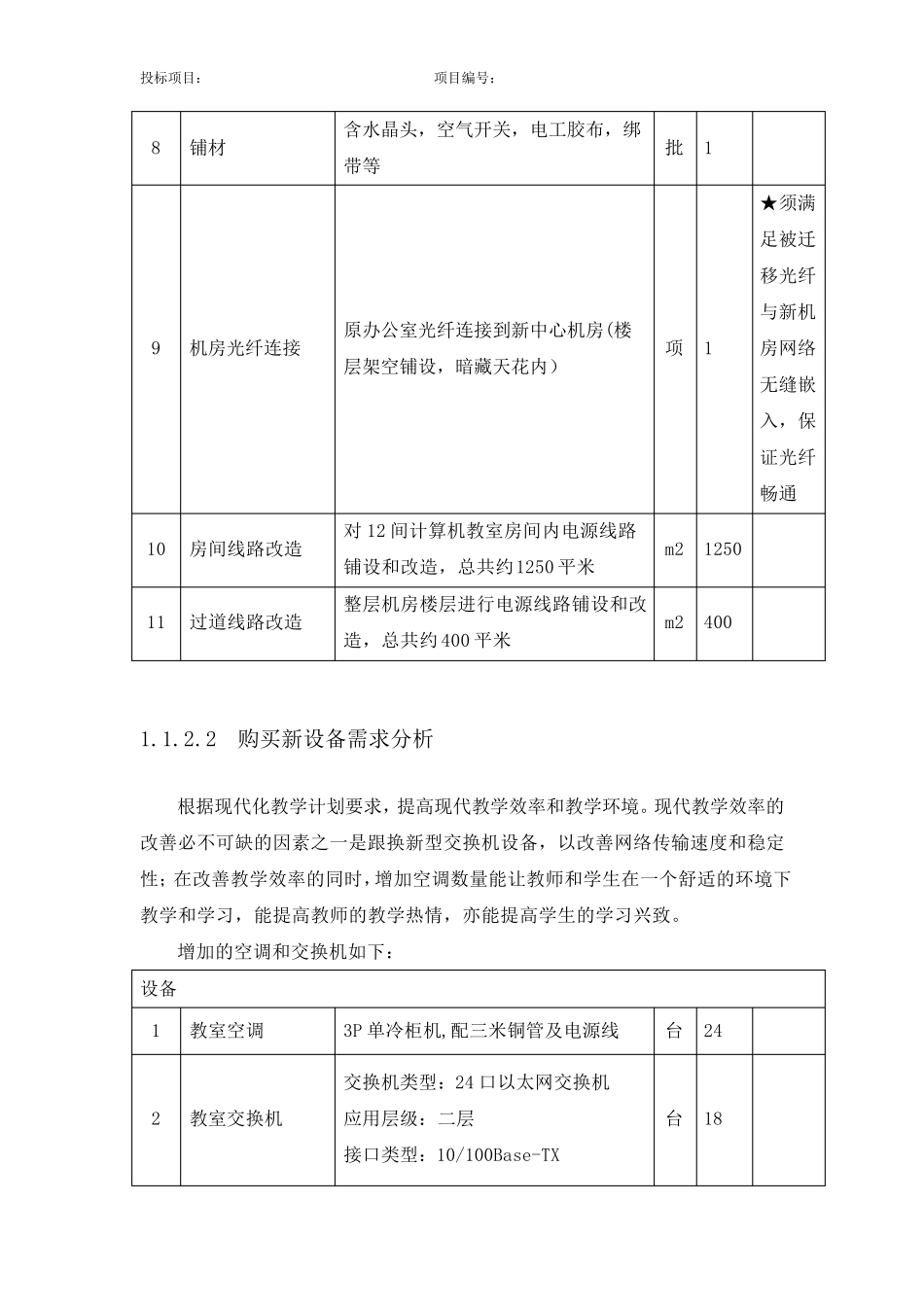

投标项目： 项目编号： 电子教室及综合布线施工文档投标项目： 项目编号： 第一章. 项目方案设计 1.1. 校园网络改造 1.1.1 项目背景 随着学校的规模不断扩大，学校原有的设备、线路以及机房和电脑教室等已经不能满足现代教学需求，陈旧的线路及设备存在一定的安全隐患、不稳定性和影响美观等等因素，急需升级改造。 1.1.2 项目需求分析 1.1.2.1 教室综合布线及线路改造需求分析 根据 XXX 学院原有电脑教室的基本情况分析： 1. 对 12 间计算机教室房间内电源线路铺设和改造，总共约 1250 平米 2. 被迁移光纤与新机房网络无缝嵌入，保证光纤畅通 3. 整层机房楼层进行电源线路铺设和改造，总共约 400 平米 如下： 教室综合布线及线路改造 1 网线 知名品牌，超5 类双绞线 箱 90 2 电源线 主线用6 平方与 4 平方线,分配到电脑时为1.5 平方 米 1600 3 电源插座 12 孔（4 个三插） 个 395 4 地面开槽 布线方式均为地面切割地面开槽 米 500 5 铁槽 带有槽盖 米 500 6 PVC 线槽/线管 强电地面铺设线管,墙面线槽 米 250 7 音 箱线 双芯 喇 叭 线 米 200 投标项目： 项目编号： 8 铺材 含水晶头，空气开关，电工胶布，绑带等 批 1 9 机房光纤连接 原办公室光纤连接到新中心机房(楼层架空铺设，暗藏天花内） 项 1 ★须满足被迁移光纤与新机房网络无缝嵌入，保证光纤畅通 10 房间线路改造 对 12 间计算机教室房间内电源线路铺设和改造，总共约1250 平米 m2 1250 11 过道线路改造 整层机房楼层进行电源线路铺设和改造，总共约 400 平米 m2 400 1.1.2.2 购买新设备需求分析 根据现代化教学计划要求，提高现代教学效率和教学环境。现代教学效率的改善必不可缺的因素之一是跟换新型交换机设备，以改善网络传输速度和稳定性；在改善教学效率的同时，增加空调数量能让教师和学生在一个舒适的环境下教学和学习，能提高教师的教学热情，亦能提高学生的学习兴致。 增加的空调和交换机如下： 设备 1 教室空调 3P 单冷柜 机,配 三 米铜 管 及 电源线 台 24 2 教室交换机 交换机类 型：24 口 以太 网交换机 应 用 层级 ：二 层 接口 类 型：10/100Base-TX 台 18 投标项目： 项目编号： 网管功能：非网管 背板带宽：4.8Gbps 包转发率：3.57Mpps 1.1.2.3 装修需求分析 XXX 学院的基本需求如下： 1. 墙体：采用轻质...
