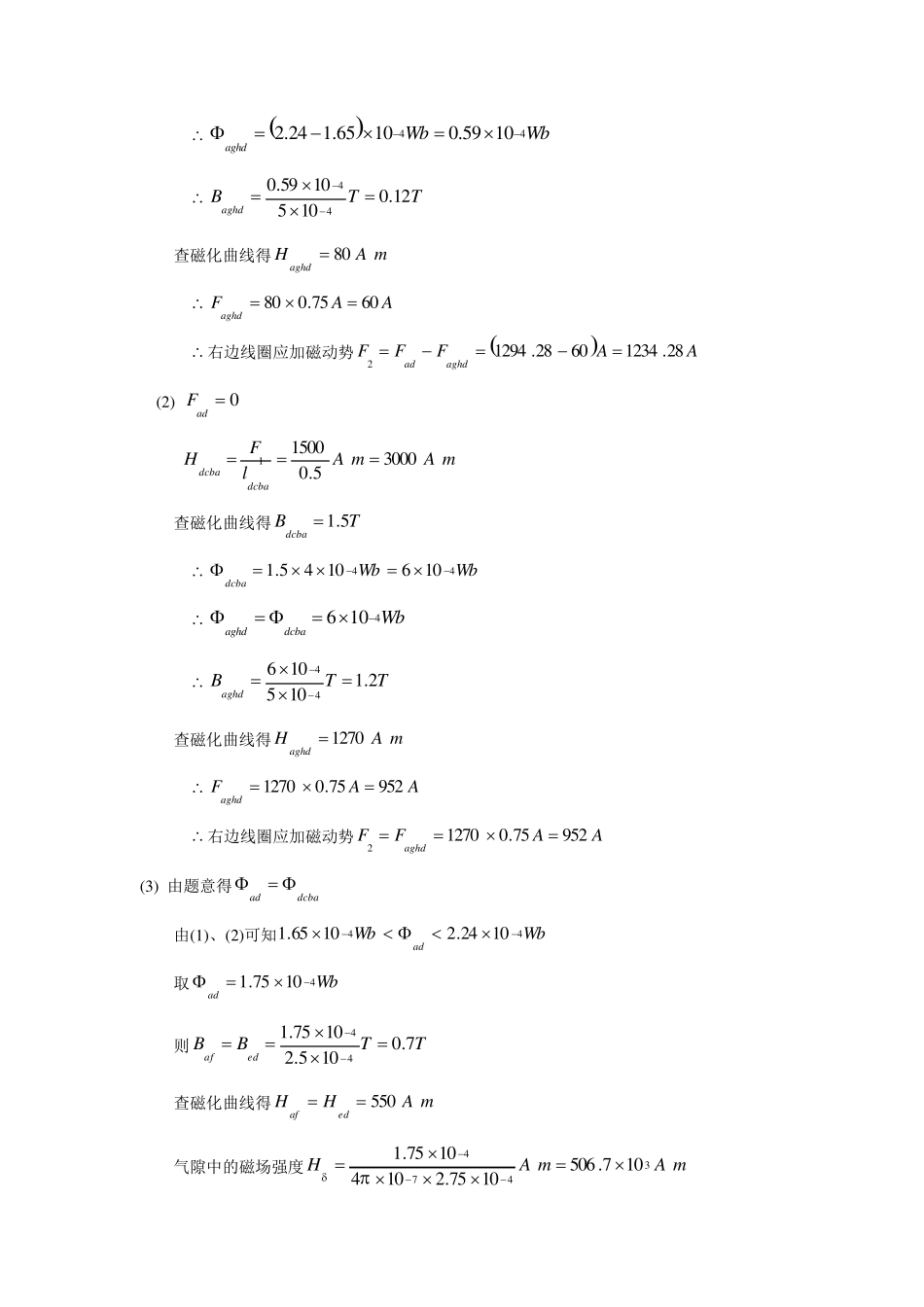

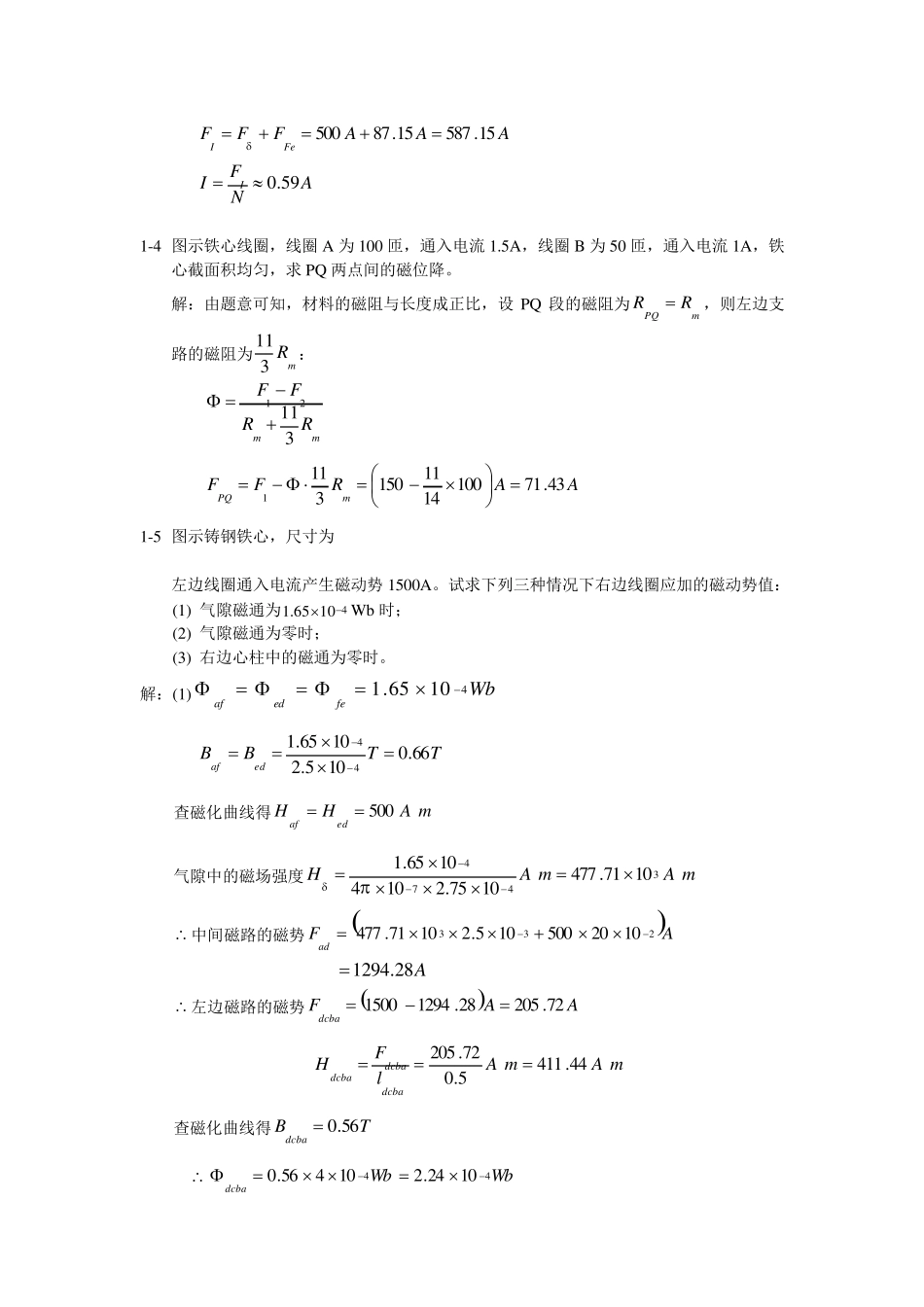

第一章 磁路 1-1 磁路的磁阻如何计算？磁阻的单位是什么？ 答：磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为AlRm，单位：WbA 1-2 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？ 答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。经验公式VfBCpnmhh 。与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关； 涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。经验公式GBfCpmFeh23.1。与材料的铁心损耗系数、频率、磁通及铁心重量有关。 1-3 图示铁心线圈，已知线圈的匝数 N=1000，铁心厚度为 0.025m（铁心由 0.35m m 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为 0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7Wb，不计铁心的磁位降时所需的直流励磁电流； (2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。 解：磁路左右对称可以从中间轴线分开，只考虑右半磁路的情况: 铁心、气隙截面2422109.293.01025.1025.0mmAA (考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数) 气隙长度ml41052  铁心长度mcml21045.122025.025.15225.125.7 铁心、气隙中的磁感应强度TTABB29.1109.22105.7244 (1) 不计铁心中的磁位降： 气隙磁场强度mAmABH670100.110429.1 磁势AAlHFFI500105100.146 电流ANFII5.0 (2) 考虑铁心中的磁位降： 铁心中TB29.1 查表可知：mAH700 铁心磁位降AAlHFFe15.871045.127002 AAAFFFFeI15.58715.87500 ANFII59.0 1-4 图示铁心线圈，线圈A 为100 匝，通入电流1.5A，线圈B 为50 匝，通入电流1A，铁心截面积均匀，求PQ 两点间的磁位降。 解：由题意可知，材料的磁阻与长度成正比，设 PQ 段的磁阻为mPQRR，则左边支路的磁阻为mR311： mmRRFF31121 AARFFmPQ43.7110014111503111 1-5 图示铸钢铁心，尺寸为 左边线圈通入电流产生磁动势 1500A。试求下列三种情况下右边线圈应加的磁动势值： (1) 气隙磁通为41065.1Wb时； (2) ...
