电机正反转控制

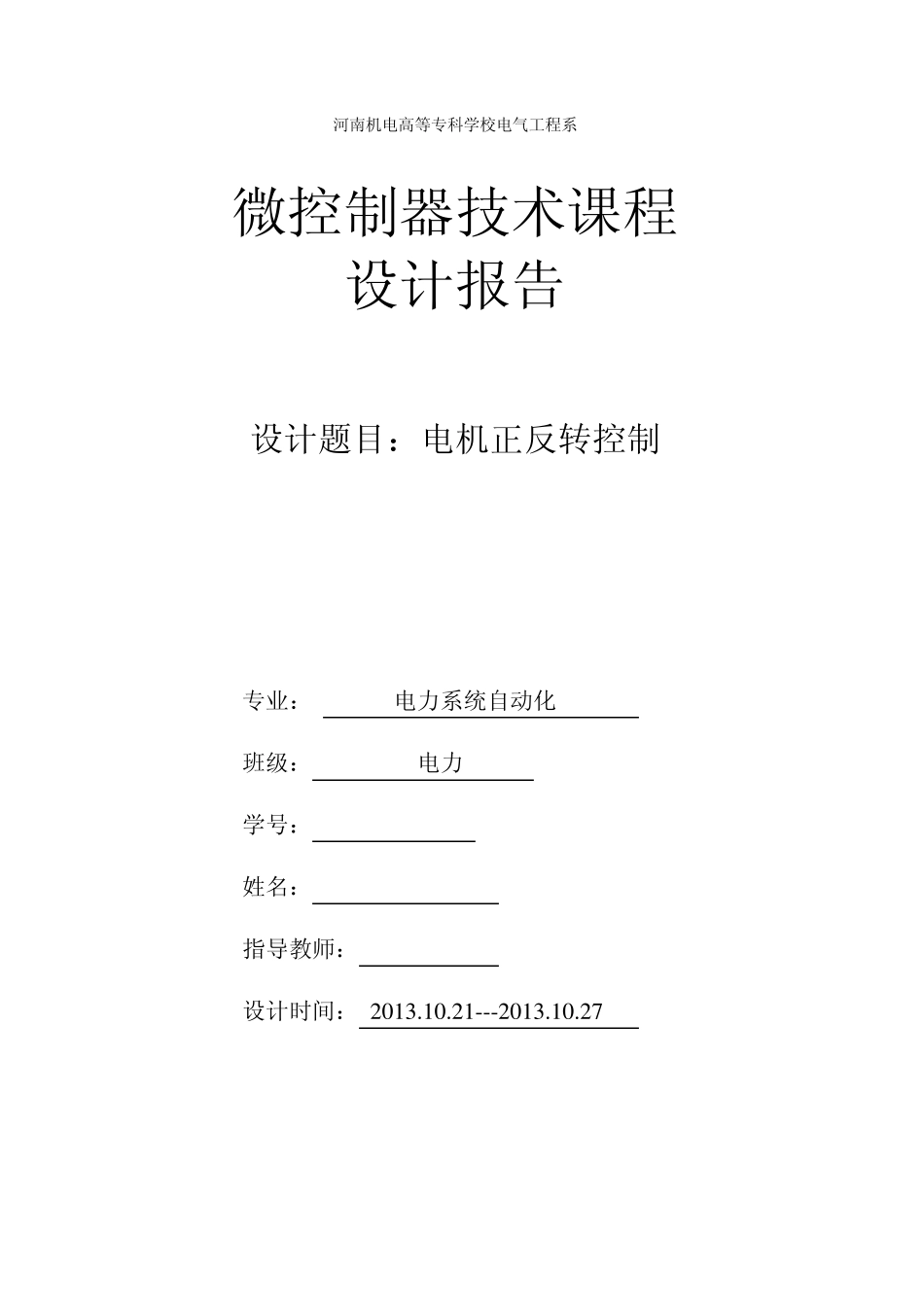

河南机电高等专科学校电气工程系 微控制器技术课程 设计报告 设计题目：电机正反转控制 专业： 电力系统自动化 班级： 电力 学号： 姓名： 指导教师： 设计时间： 2 0 1 3 .1 0 .2 1 ---2 0 1 3 .1 0 .2 7 微控制器技术课程设计任务书 设计题目： 电机正反转控制 设计时间： 2 0 1 3 .1 0 .2 1 ---2 0 1 3 .1 0 .2 7 设计任务： 在Proteus中画出原理图或使用实物，编制程序，实现以下功能： 1、理解电机正反转驱动电路工作原理。 2、编制驱动程序，使用LED数码管显示电机状态：1：正转；2：反转。 3、有按键，可改变电机转动方向。 显示全 0。 背景资料：1 、单片机原理与应用 2 、检测技术 3 、计算机原理与接口技术进度安排： 1、第一天，领取题目，熟悉设计内容，分解设计步骤和任务； 2、第 2天，规划设计软硬件，编制程序流程、绘制硬件电路。 3、第 3天，动手制作硬件电路，或编写软件，并调试。 4、第 4天，中期检查，书写设计报告。 5、第 5天，提交设计报告，整理设计实物，等待答辩。 6、第 6天，设计答辩。 题目：电机正反转控制 一、设计目的 通过电机正反转控制的电路设计，使学生掌握三极管用作开关管时的工作原理，直流电机的驱动方法、H桥电路的构成和特点，训练学生的动手能力，培养独立解决问题的能力，为今后电路设计和电类后续课程的学习奠定基础。 二、设计要求 对于较大容量的交流电动机，启动是可采用 Y-△降压启动。电动机开始启动是△形连接，延时一定时间后，自动切换到 Y形连接运行。Y-△转换用两个接触器切换完成，由 PLC输出点控制。正转时按下反转开关无反应，按下停止按钮，电动机停止转动，按下反转按钮，启动 Y形连接。此时按下正转按钮系统无反应。 三、方案设计与论证 方案设计： 使用三段拨码开关控制 H桥控制电路的上电。如果电源接在 2端，则电流流通的路径是 Vcc→Q2→电机→Q4，电机正转。如果电源接在 3端，则则电流流通的路径是 Vcc→Q2→电机→Q4，则电机反转。 二极管 D1-D4此处用作续流二级管。 单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差 90度的两个旋转磁场而能自动旋转起来。 要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的一端、与原来接公用点的另一端线对调、连接，就能达到改变转向的目的。 如果该电机主、副绕组...
