电梯井、采光井脚手架监理实施细则006

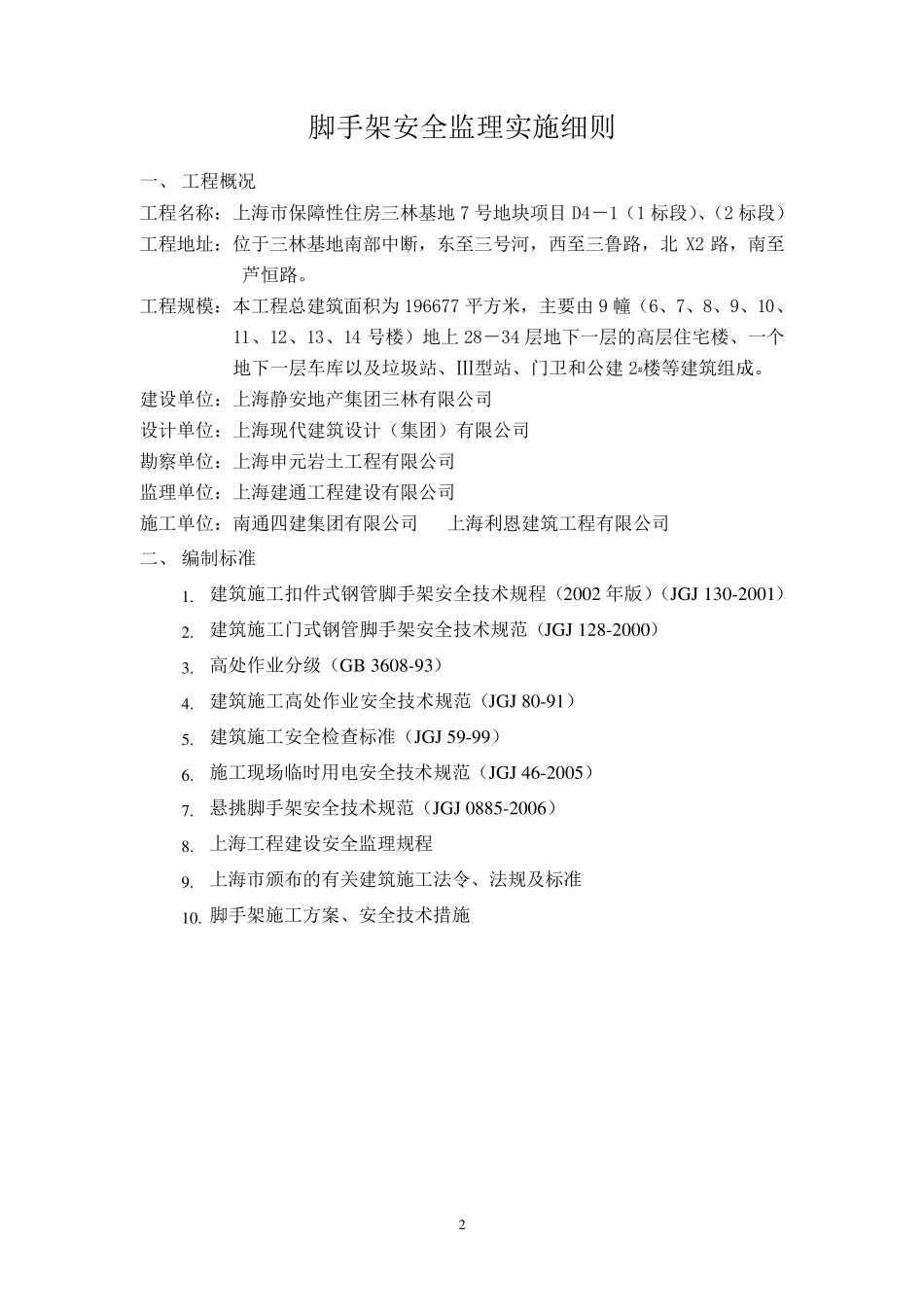

JT-JX-AQ-04-2011 上海市保障性住房三林基地7 号地块项目D4-1（1 标段）、（2 标段） 电梯井、采光井脚手架 安全监理实施细则 编制： 审核： 通过ISO9002 质量体系认证单位 上海建通工程建设有限公司 2 脚手架安全监理实施细则 一、 工程概况 工程名称：上海市保障性住房三林基地7 号地块项目D4－1（1 标段）、（2 标段） 工程地址：位于三林基地南部中断，东至三号河，西至三鲁路，北X2 路，南至芦恒路。 工程规模：本工程总建筑面积为196677 平方米，主要由9 幢（6、7、8、9、10、11、12、13、14 号楼）地上28－34 层地下一层的高层住宅楼、一个地下一层车库以及垃圾站、Ⅲ型站、门卫和公建2#楼等建筑组成。 建设单位：上海静安地产集团三林有限公司 设计单位：上海现代建筑设计（集团）有限公司 勘察单位：上海申元岩土工程有限公司 监理单位：上海建通工程建设有限公司 施工单位：南通四建集团有限公司 上海利恩建筑工程有限公司 二、 编制标准 1. 建筑施工扣件式钢管脚手架安全技术规程（2002 年版）（JGJ 130-2001） 2. 建筑施工门式钢管脚手架安全技术规范（JGJ 128-2000） 3. 高处作业分级（GB 3608-93） 4. 建筑施工高处作业安全技术规范（JGJ 80-91） 5. 建筑施工安全检查标准（JGJ 59-99） 6. 施工现场临时用电安全技术规范（JGJ 46-2005） 7. 悬挑脚手架安全技术规范（JGJ 0885-2006） 8. 上海工程建设安全监理规程 9. 上海市颁布的有关建筑施工法令、法规及标准 10. 脚手架施工方案、安全技术措施 3 三、 监理工作流程 四、 本工程施工特点 1 、电梯井内选择3 .2×48mm 优质钢脚手架管及铸钢扣件，本项目的搭设高度＜100m,要求从井道顶部往下 2 5 米处设一道 2 5 #工字钢，5 4 米处设一道 2 5 #工字钢，从底部往上搭设双立杆 3 0 米，必须对脚手架与井道壁的连接和支撑加强检查，保证脚手架的稳固性。每个工作平台铺设竹笆，用 1 6 #铁丝扎牢，保证每平方米不小于 2 5 0 公斤的负载。 2 、脚手架每搭设完一步，应按规范校正步距、纵距、横距及立杆的垂直度。立杆相邻的对接扣件不能在同一高度内，错开井道壁，确保脚手架稳定。 3 、悬挑式外脚手架：本工程1 0 #、1 1 #楼住宅楼装饰阶段施工时因受施工电梯布置位置影响，1 0 #楼东单元需拆除整体爬架 1 0 #、1 1 #机位，1 1 #楼西单元需拆除整体爬架 2 1 #、2 2 ...
