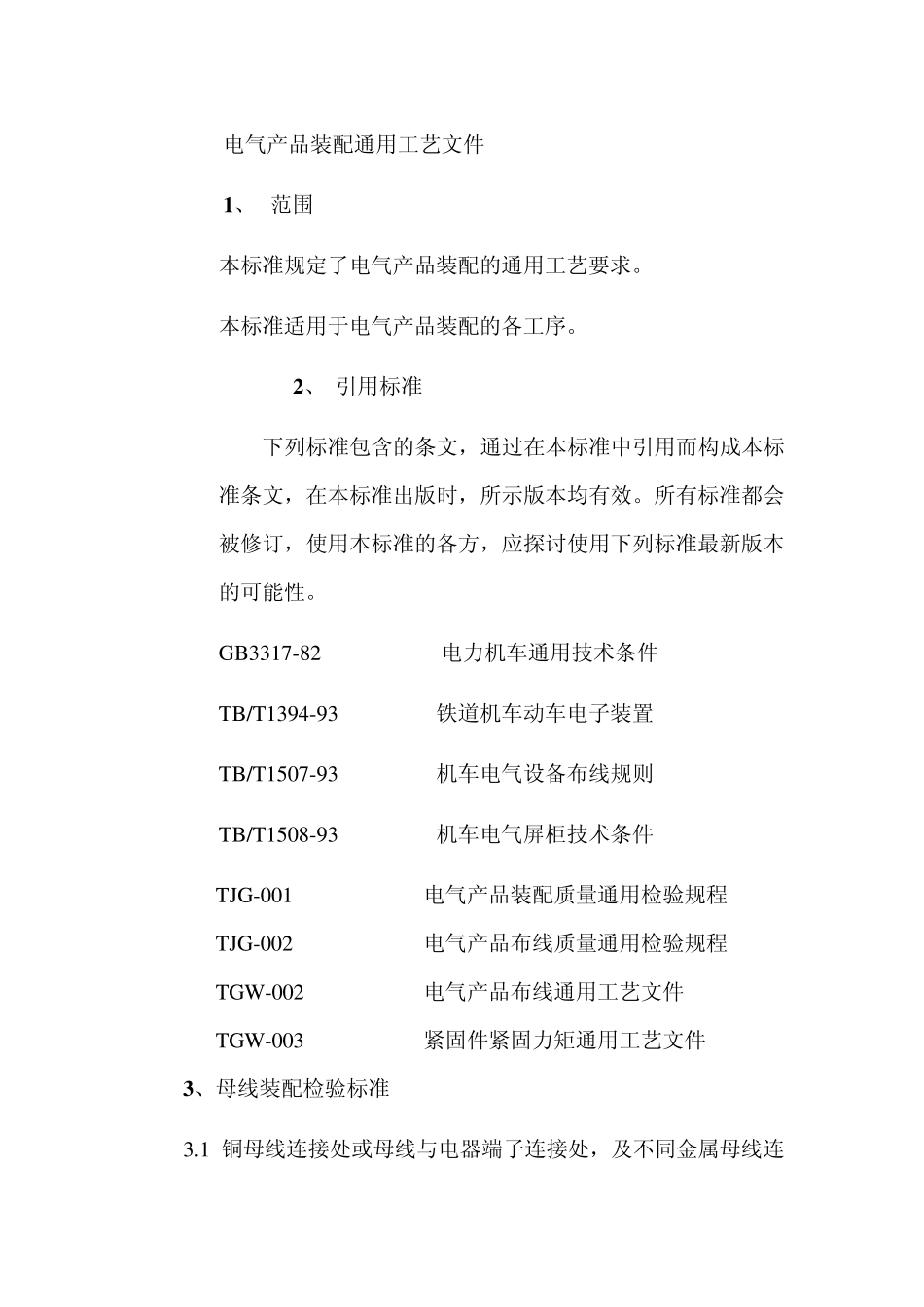

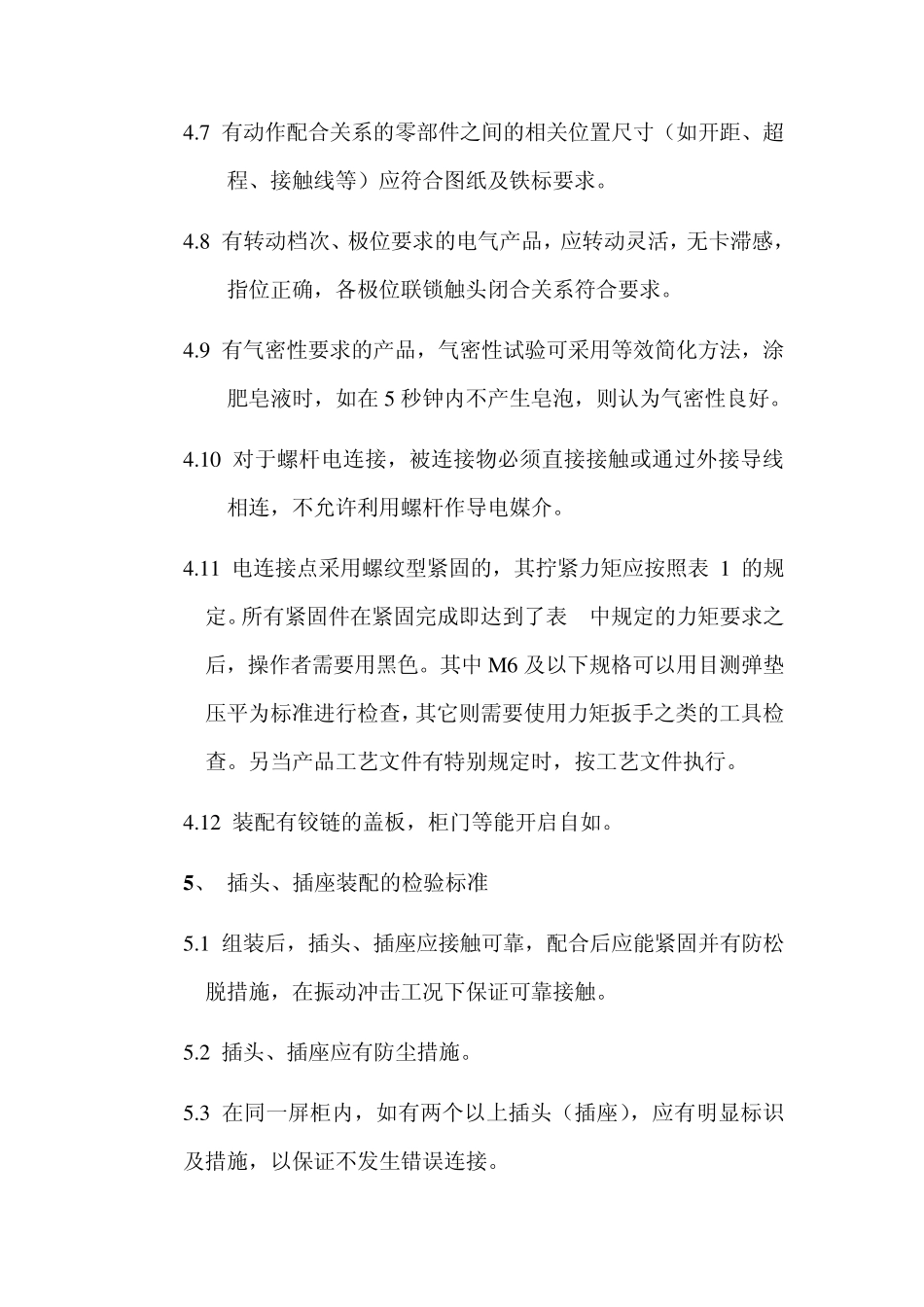

电气产品装配通用工艺文件 1 、 范围 本标准规定了电气产品装配的通用工艺要求。 本标准适用于电气产品装配的各工序。 2 、 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准条文，在本标准出版时，所示版本均有效。所有标准都会被修订，使用本标准的各方，应探讨使用下列标准最新版本的可能性。 GB3317-82 电力机车通用技术条件 TB/T1394-93 铁道机车动车电子装置 TB/T1507-93 机车电气设备布线规则 TB/T1508-93 机车电气屏柜技术条件 TJG-001 电气产品装配质量通用检验规程 TJG-002 电气产品布线质量通用检验规程 TGW -002 电气产品布线通用工艺文件 TGW -003 紧固件紧固力矩通用工艺文件 3 、母线装配检验标准 3.1 铜母线连接处或母线与电器端子连接处，及不同金属母线连接处，应采取防止电化学腐蚀措施。 3.2 母线应平整、调直，表面不得有明显锤痕、起皮，母线弯制后不应有裂纹或裂口。 3.3 母线连接应严密，接触良好，配置整齐美观。 3.4 母线安装后连接处应保证不致变形。 3.5 母线应有线号标记的钢印或油印。 3.6 母线上不得有多余孔洞。 4 、组装与调整检验标准 4.1 电气产品敞露表面应有良好均匀的防锈护层或涂层，涂层应平整、清洁、牢固、光滑，不应有肉眼可辨的色泽不均现象，不应有透出底层地方，不应有斑点、细砂粒、流挂、气泡、手印和黏附物。 4.2 紧固件齐全、紧固。 4.3 装配后外形尺寸符合设计图纸要求。 4.4 密封条粘贴牢靠，接头部位采用 45o角搭接。 4.5 各种标识粘贴良好、无误。 4.6 不同电压等级电气部分之间及与外壳之间的绝缘强度、爬电距离、空气间隙等均应符合图纸及 TB/T1508-93 的要求。 4.7 有动作配合关系的零部件之间的相关位置尺寸（如开距、超程、接触线等）应符合图纸及铁标要求。 4.8 有转动档次、极位要求的电气产品，应转动灵活，无卡滞感，指位正确，各极位联锁触头闭合关系符合要求。 4.9 有气密性要求的产品，气密性试验可采用等效简化方法，涂肥皂液时，如在 5 秒钟内不产生皂泡，则认为气密性良好。 4.10 对于螺杆电连接，被连接物必须直接接触或通过外接导线相连，不允许利用螺杆作导电媒介。 4.11 电连接点采用螺纹型紧固的，其拧紧力矩应按照表 1 的规定。所有紧固件在紧固完成即达到了表 1中规定的力矩要求之后，操作者需要用黑色。其中 M 6 及以下规格可以用目测弹垫压平为标准进行检查，其它则需...
