电气传动与可编程控制器PLC

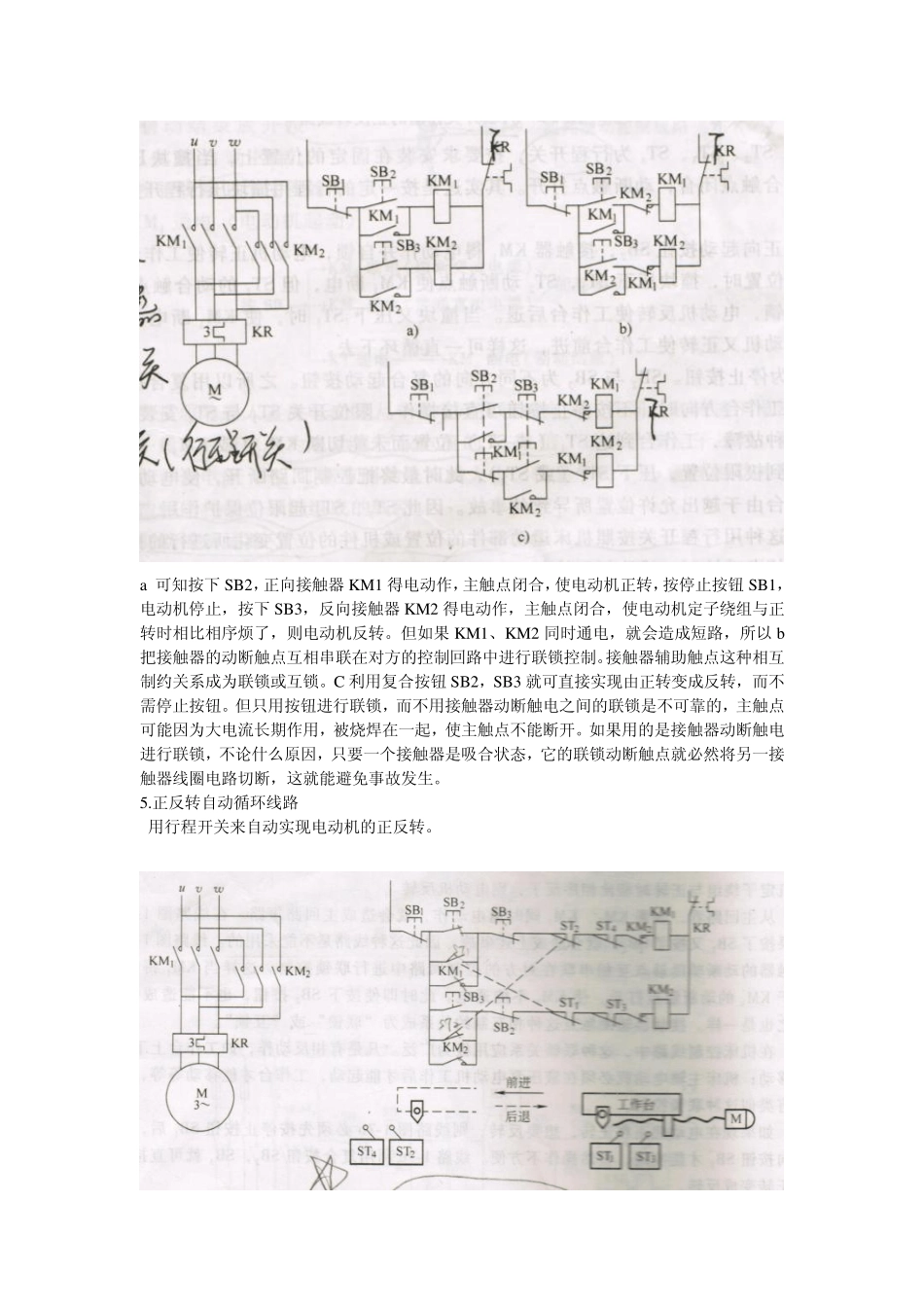

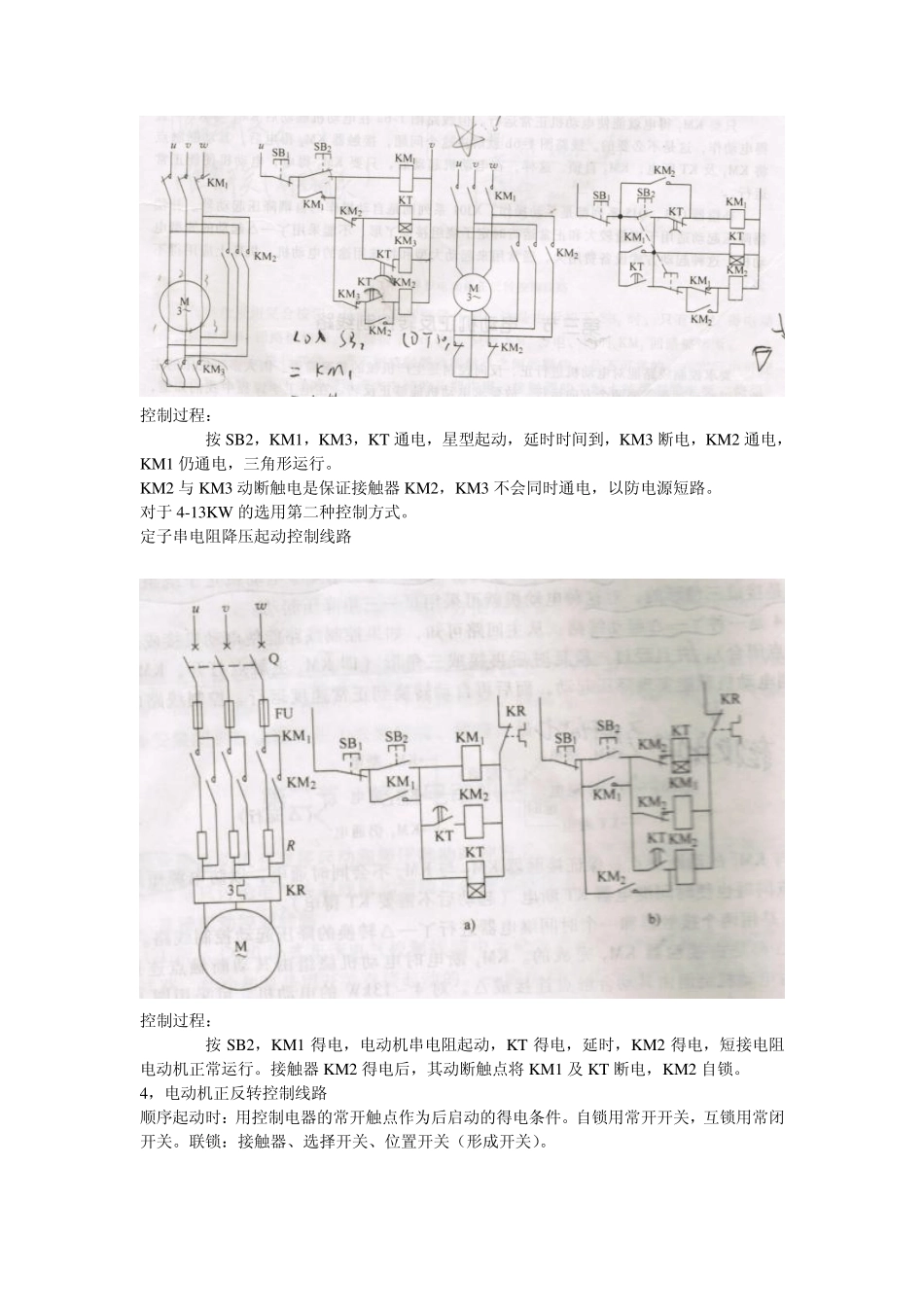

江苏自考 机械设计与自动化专业 Q Q 群164746117 1.电器控制线路是由各种有触点的接触器、继电器、按钮、行程开关等电器元件组成的控制线路。 作用：实现对电力拖动系统的起动、反向、制动和调速等运行性能的控制，实现对拖动系统的保护；满足生产工艺要求实现生产加工自动化。 2.绘制电气控制线路图时，必须使用国家统一规定的图形符号和文字符号。 电气原理图表示电气控制线路的原理，以及各电器的作用和相互关系，而不考虑各电路元件实际安装的位置和实际连线情况。 遵循原则： 1） 分为主电路和控制电路。主电路用粗线，控制线用细线画。主电路在左侧，控制电路在右侧。 2） 同一电器的各导电部件如线圈和触点常常不画在一起，用同一文字标明。 3） 全部触点都按平常状态绘出。 电气安装安装图表示各种电气设备在机床机械设备和电气控制柜的实际安装位置。 电气设备接线图表示各电气设备之间实际接线情况。 3.笼性异步电动机有直接启动和降压启动两种方式。 直接启动 控制线路中的接触器辅助点KM 式自锁触电。作用：当放开起动按钮 SB2 后，仍可保证KM 线圈通电，电动机运行。将这种接触器本身的触电使其线圈保持通电的环节作为自锁环节。 降压启动 星-三角降压起动控制线路 在正常运行时，电动机定子绕组是联成三角形的，气动时把它联接成星型，起动即将完毕时恢复成三角形，4KW 以上的三相异步电动机定子绕组在正常运行时，都是接成三角形的。 转换条件为时间 T 控制过程： 按SB2，KM1，KM3，KT 通电，星型起动，延时时间到，KM3 断电，KM2 通电，KM1 仍通电，三角形运行。 KM2 与KM3 动断触电是保证接触器KM2，KM3 不会同时通电，以防电源短路。 对于4-13KW 的选用第二种控制方式。 定子串电阻降压起动控制线路 控制过程： 按SB2，KM1 得电，电动机串电阻起动，KT 得电，延时，KM2 得电，短接电阻电动机正常运行。接触器KM2 得电后，其动断触点将KM1 及KT 断电，KM2 自锁。 4，电动机正反转控制线路 顺序起动时：用控制电器的常开触点作为后启动的得电条件。自锁用常开开关，互锁用常闭开关。联锁：接触器、选择开关、位置开关（形成开关）。 a 可知按下SB2，正向接触器KM1 得电动作，主触点闭合，使电动机正转，按停止按钮SB1，电动机停止，按下SB3，反向接触器KM2 得电动作，主触点闭合，使电动机定子绕组与正转时相比相序烦了，则电动机反转。但如果KM1、KM2 同时通电，就会...
