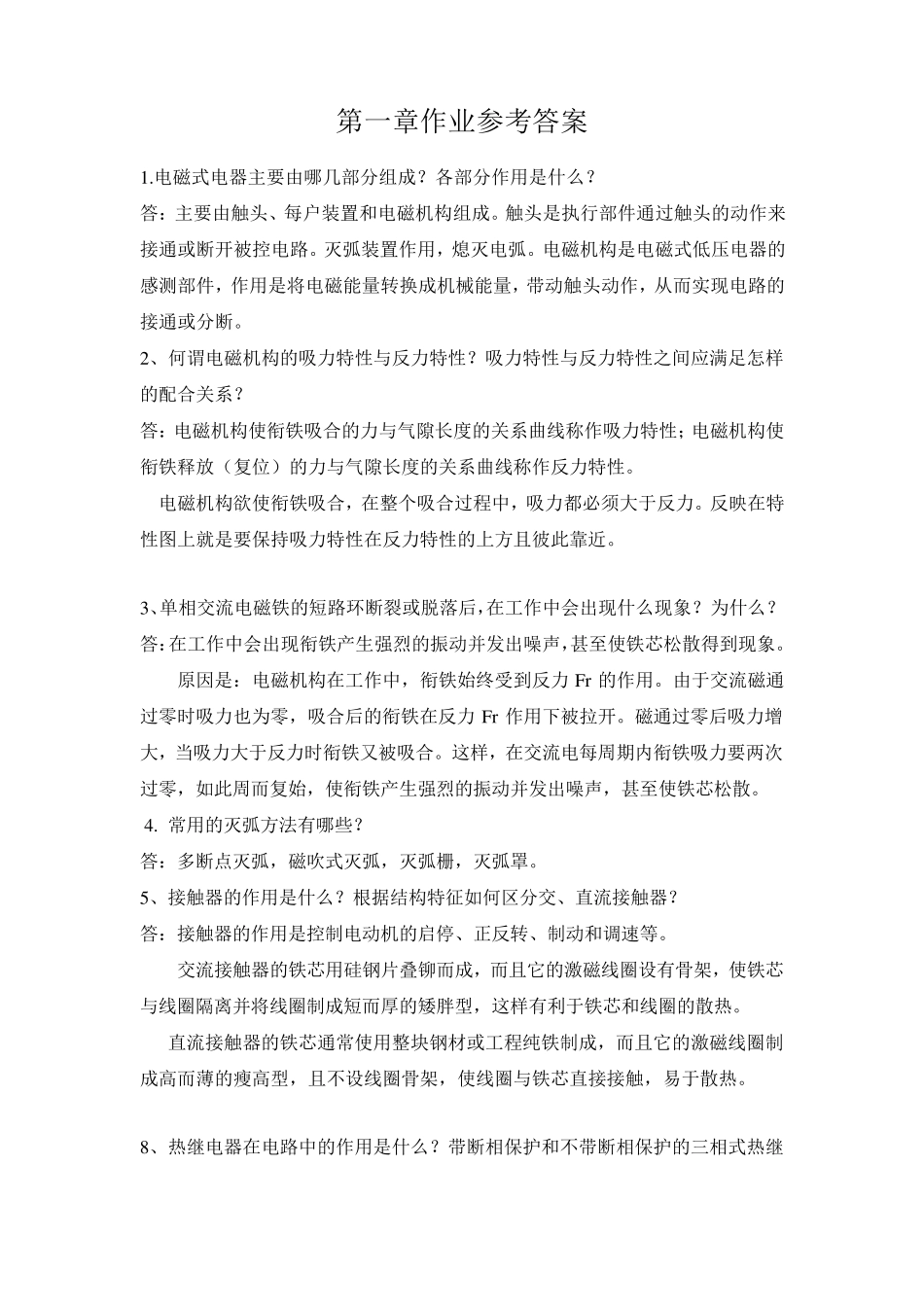

第一章作业参考答案 1.电磁式电器主要由哪几部分组成？各部分作用是什么？ 答：主要由触头、每户装置和电磁机构组成。触头是执行部件通过触头的动作来接通或断开被控电路。灭弧装置作用，熄灭电弧。电磁机构是电磁式低压电器的感测部件，作用是将电磁能量转换成机械能量，带动触头动作，从而实现电路的接通或分断。 2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？ 答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。 电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。 3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？ 答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。 原因是：电磁机构在工作中，衔铁始终受到反力 Fr的作用。由于交流磁通过零时吸力也为零，吸合后的衔铁在反力 Fr作用下被拉开。磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。 4. 常用的灭弧方法有哪些？ 答：多断点灭弧，磁吹式灭弧，灭弧栅，灭弧罩。 5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？ 答：接触器的作用是控制电动机的启停、正反转、制动和调速等。 交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。 直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。 8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？ 答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。 三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。 9、说明热继电器和熔断器保护功能的不同之处。 答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔...
