电波天线考试

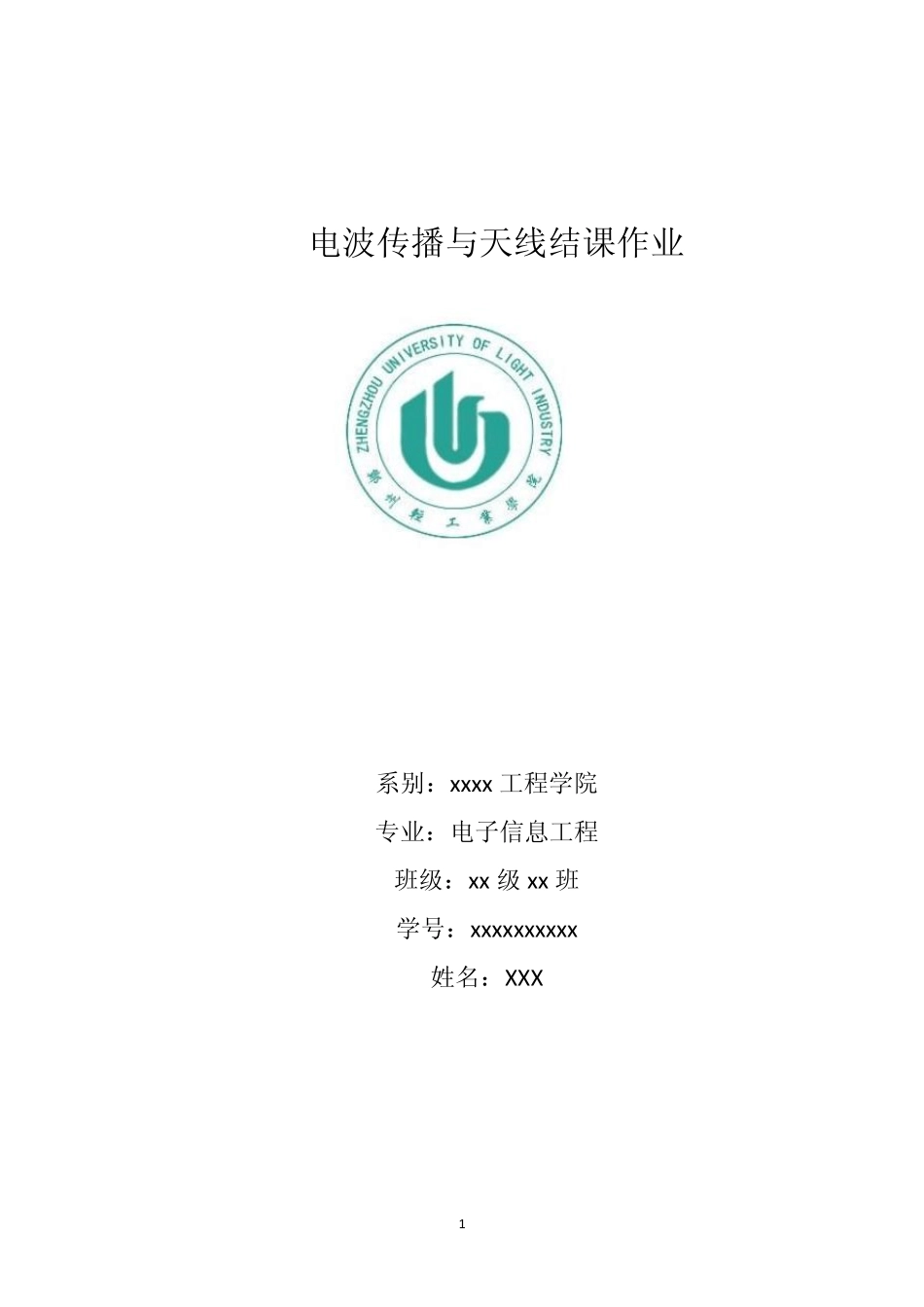

1 电波传播与天线结课作业 系别：xxxx 工程学院 专业：电子信息工程 班级：xx 级 xx 班 学号：xxxxxxxxxx 姓名：XXX 2 电波传播与天线考试试题 1. 简述天线的功能及接收天线的接收物理过程。（分数：5） 答：天线的任务是将发射机输出的高频电流能量（导波）转换成电磁波辐射出去，或是将空间电磁波信号转换成高频电流能量送给接收机。 接收的物理过程为：接收天线工作的物理过程是，接收天线导体在空间电场的作用下产生感应电动势，并在导体表面激起感应电流，在天线的输入端产生电压，在接收机回路中产生电流。所以接收天线是一个把空间电磁波能量转换成高频电流能量的转换装置，其工作过程就是发射天线的逆过程。 2. 为什么引向天线的有源振子常用折合振子，引向天线的引向器和反射器怎么区分？（分数：10） 答：引向天线是一个紧耦合的寄生振子端射阵，通常由一个（有时由两个）有源振子及若干个无源振子构成。有源振子近似为半波振子，主要作用是提供辐射能量；无源振子的作用是使辐射能量集中到天线的端向，折合振子为半波振子，提供的能量能保证天线的辐射要求。在该天线中，其反射能量作用的稍长于有源振子的无源振子称为反射器；其引导能量作用的较有源振子稍短的无源振子叫引向器。 3. 简述行波天线和驻波天线的差别和优缺点。（分数：5） 答：用天线上的电流分布作为区分行波天线和驻波天线的依据：把天线上的电流按行波分布的天线叫行波天线，按驻波分布的天线叫驻波天线。 驻波天线又称为谐振天线，它的输入阻抗具有明显的谐振特性，天线的工作频带较宽，相对带宽约几分之几到百分之几；行波天线工作于行波状态，频率变化时输入阻抗近似不变，方向图随频率的变化也较缓慢，所以带宽较宽，绝对带宽可达（2~ 3）:1，是宽频带天线。但是，行波天线得宽频带特性使用牺牲效益（或增益）来换取的，因为有部分能量被负载吸收，所以分行波天线效率低于驻波天线的效率。 4. 什么是缝隙天线？基本缝隙天线的场辐射特点是什么？（分数：5） 答：在波导或空腔谐振器开出一个或数个缝隙以辐射或接收电磁波的天线称为缝隙天线。 特点：有横向分布电场激励；结构牢固；馈电方便。 5. 简述电波传播研究内容及对象和几种主要的电波传播的特点。（分数：5） 答：研究内容：无线电波传播媒质特性的研究；几种传播方式的传播机制，传输特性的研究；对于新开拓频段的电波传播问题的研究。 地面波传播：信号比较稳定，但电...
