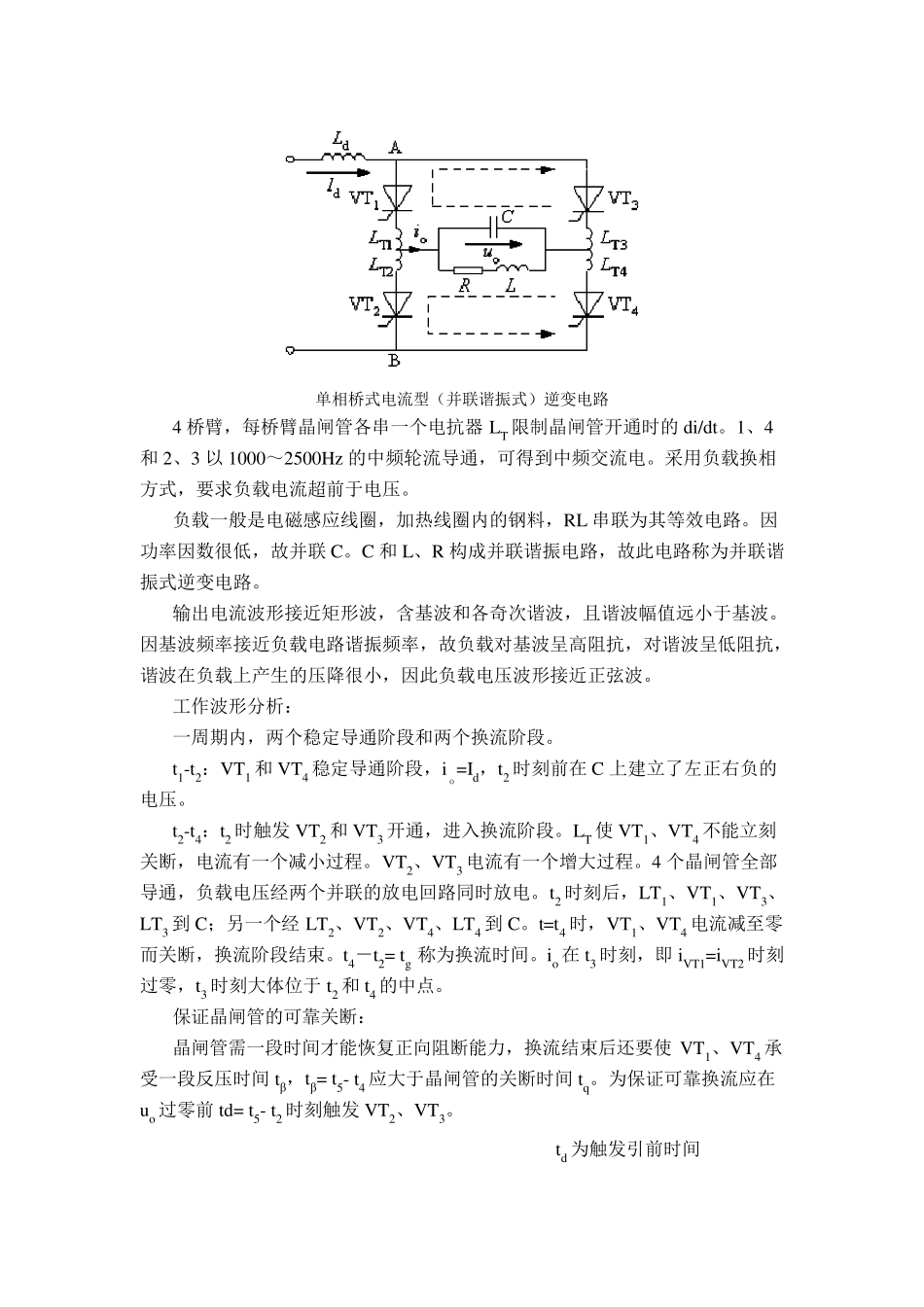

电流型三相桥式逆变电路 直流电源为电流源的逆变电路——电流型逆变电路。一般在直流侧串联大电感，电流脉动很小，可近似看成直流电流源。 实例之一：电流型三相桥式逆变电路。交流侧电容用于吸收换流时负载电感中存贮的能量。 电流型三相桥式逆变电路 电流型逆变电路主要特点： (1 ) 直流侧串大电感，相当于电流源。 (2 ) 交流输出电流为矩形波，输出电压波形和相位因负载不同而不同。 (3 ) 直流侧电感起缓冲无功能量的作用，不必给开关器件反并联二极管。 电流型逆变电路中，采用半控型器件的电路仍应用较多。换流方式有负载换流、强迫换流。 （1 ） 单相电流型逆变电路 单相桥式电流型（并联谐振式）逆变电路 4 桥臂，每桥臂晶闸管各串一个电抗器LT 限制晶闸管开通时的di/dt。1、4和 2、3 以 1000～2500Hz 的中频轮流导通，可得到中频交流电。采用负载换相方式，要求负载电流超前于电压。 负载一般是电磁感应线圈，加热线圈内的钢料，RL 串联为其等效电路。因功率因数很低，故并联C。C 和 L、R 构成并联谐振电路，故此电路称为并联谐振式逆变电路。 输出电流波形接近矩形波，含基波和各奇次谐波，且谐波幅值远小于基波。因基波频率接近负载电路谐振频率，故负载对基波呈高阻抗，对谐波呈低阻抗，谐波在负载上产生的压降很小，因此负载电压波形接近正弦波。 工作波形分析： 一周期内，两个稳定导通阶段和两个换流阶段。 t1-t2：VT1 和 VT4 稳定导通阶段，iｏ=Id，t2 时刻前在 C 上建立了左正右负的电压。 t2-t4：t2 时触发 VT2 和 VT3 开通，进入换流阶段。LT 使 VT1、VT4 不能立刻关断，电流有一个减小过程。VT2、VT3 电流有一个增大过程。4 个晶闸管全部导通，负载电压经两个并联的放电回路同时放电。t2 时刻后，LT1、VT1、VT3、LT3 到 C；另一个经 LT2、VT2、VT4、LT4 到 C。t=t4 时，VT1、VT4 电流减至零而关断，换流阶段结束。t4－t2= tg 称为换流时间。io 在 t3 时刻，即 iVT1=iVT2 时刻过零，t3 时刻大体位于 t2 和 t4 的中点。 保证晶闸管的可靠关断： 晶闸管需一段时间才能恢复正向阻断能力，换流结束后还要使 VT1、VT4 承受一段反压时间 tβ，tβ= t5- t4 应大于晶闸管的关断时间 tq。为保证可靠换流应在uo 过零前 td= t5- t2 时刻触发 VT2、VT3。 td 为触发引前时间 io 超前于u o 的时间 为 表示为电角度 ω 为电路工作角频率；γ...
