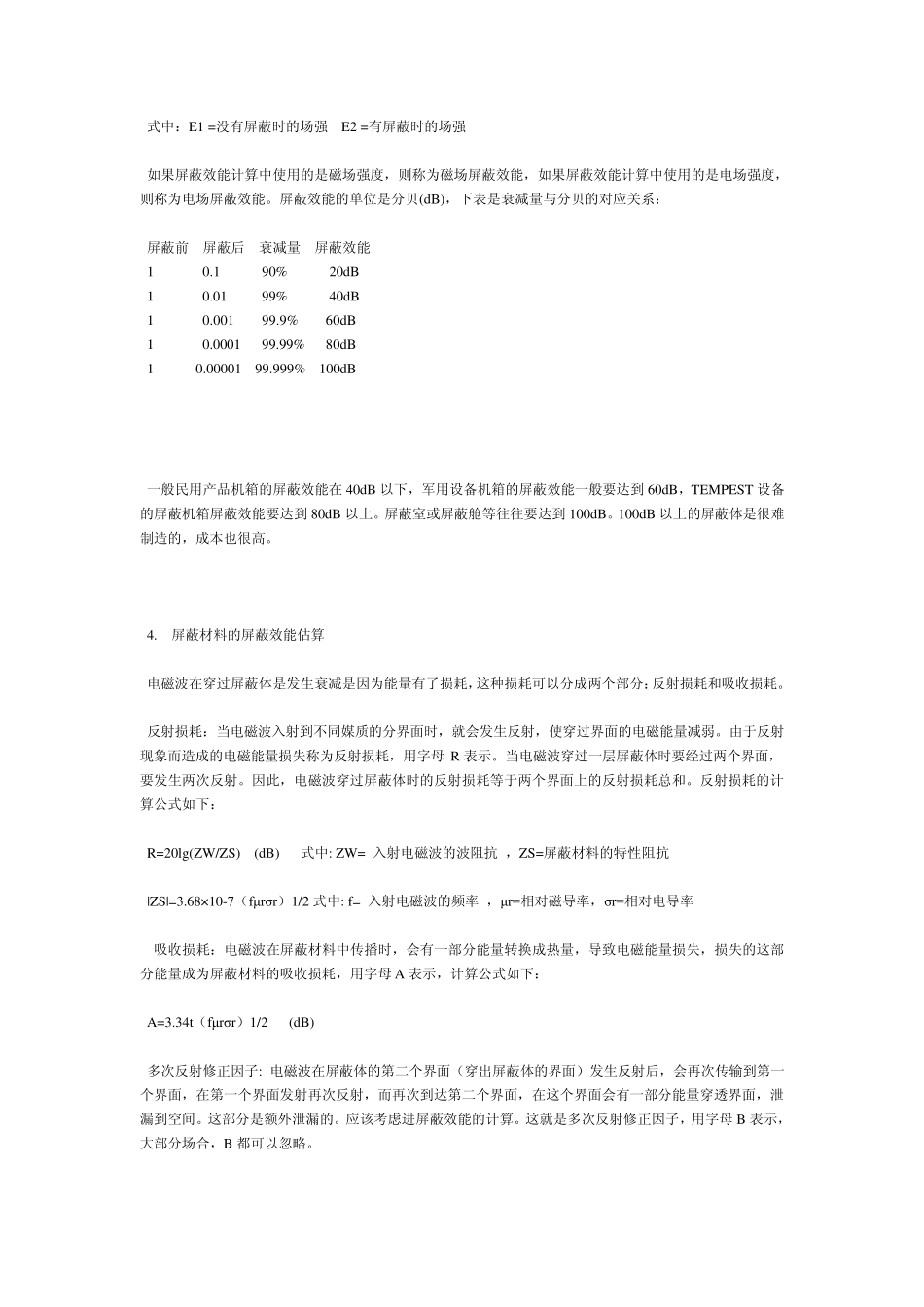

电磁屏蔽技术 1 . 电磁屏蔽的目的 2 . 区分不同的电磁波 3 . 度量屏蔽性能的物理量——屏蔽效能 4 . 屏蔽材料的屏蔽效能估算 5 . 影响屏蔽材料的屏蔽效能的因素 6 . 实用屏蔽体设计的关键 7 . 孔洞电磁泄漏的估算 8 . 缝隙电磁泄漏的措施 9 . 电磁密封衬垫的原理 1 0 . 电磁密封衬垫的选用 1 1 . 常用电磁密封衬垫的比较 1 2 . 电磁密封衬垫使用的注意事项 1 3 . 电磁密封衬垫的电化学腐蚀问题 1 4 . 与衬垫性能相关的其它环境问题 1 5 . 截止波导管的概念与应用 1 6 . 截止波导管的注意事项与设计步骤 1 7 . 面板上的显示器件的处理 1 8 . 面板上的操作器件的处理 1 9 . 通风口的处理 2 0 . 线路板的局部屏蔽 21. 屏蔽胶带的作用和使用方法 1. 电磁屏蔽的目的 电磁波是电磁能量传播的主要方式，高频电路工作时，会向外辐射电磁波，对邻近的其它设备产生干扰。另一方面，空间的各种电磁波也会感应到电路中，对电路造成干扰。电磁屏蔽的作用是切断电磁波的传播途径，从而消除干扰。在解决电磁干扰问题的诸多手段中，电磁屏蔽是最基本和有效的。用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需要对电路做任何修改。 2. 区分不同的电磁波 同一个屏蔽体对于不同性质的电磁波，其屏蔽性能不同。因此，在考虑电磁屏蔽性能时，要对电磁波的种类有基本认识。电磁波有很多分类的方法，但是在设计屏蔽时，将电磁波按照其波阻抗分为电场波、磁场波、和平面波。 电磁波的波阻抗ZW 定义为：电磁波中的电场分量E 与磁场分量H 的比值: ZW = E / H 电磁波的波阻抗电磁波的辐射源性质、观测点到辐射源的距离以及电磁波所处的传播介质有关。 距离辐射源较近时，波阻抗取决于辐射源特性。若辐射源为大电流、低电压（辐射源的阻抗较低），则产生的电磁波的波阻抗小于377，称为磁场波。若辐射源为高电压、小电流（辐射源的阻抗较高），则产生的电磁波的波阻抗大于377，称为电场波。 距离辐射源较远时，波阻抗仅与电场波传播介质有关，其数值等于介质的特性阻抗，空气为377Ω。 电场波的波阻抗随着传播距离的增加降低，磁场波的波阻抗随着传播距离的增加升高。 注意: 近场区和远场区的分界面随频率不同而不同，不是一个定数，这在分析问题时要注意。例如，在考虑机箱屏蔽时，机箱相对于线路板上的高速时钟信号而言，可能处于远场区，而...
