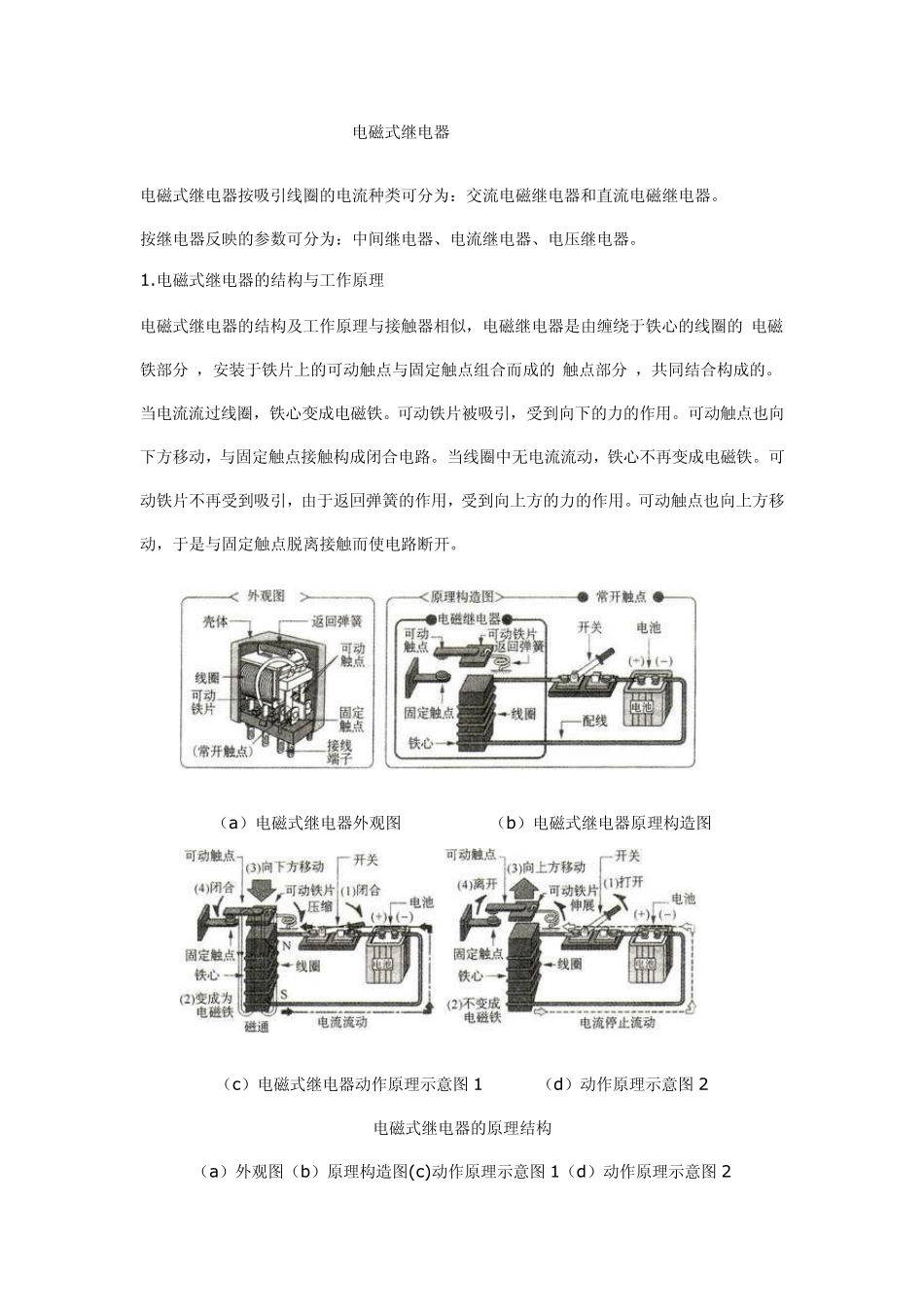

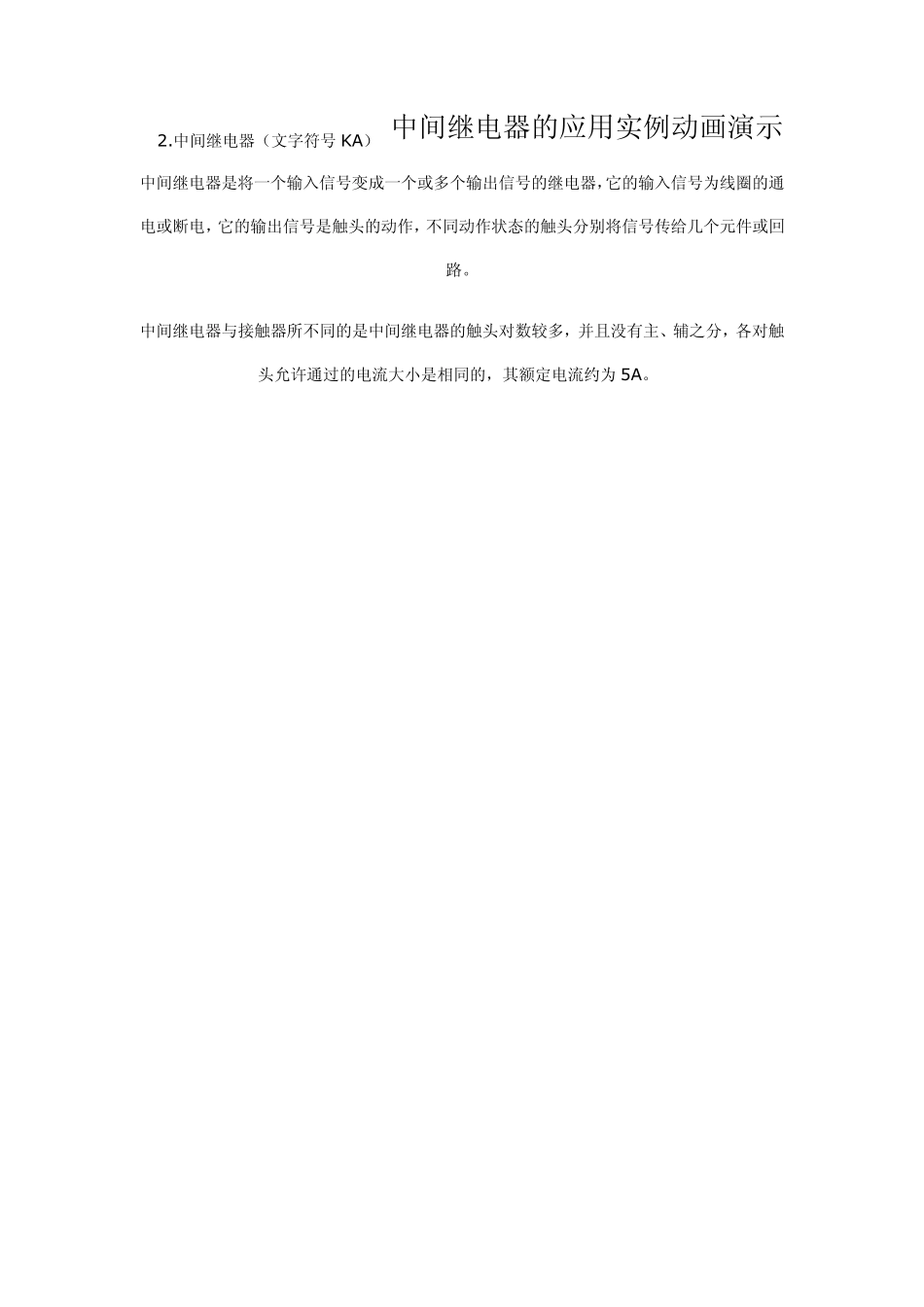

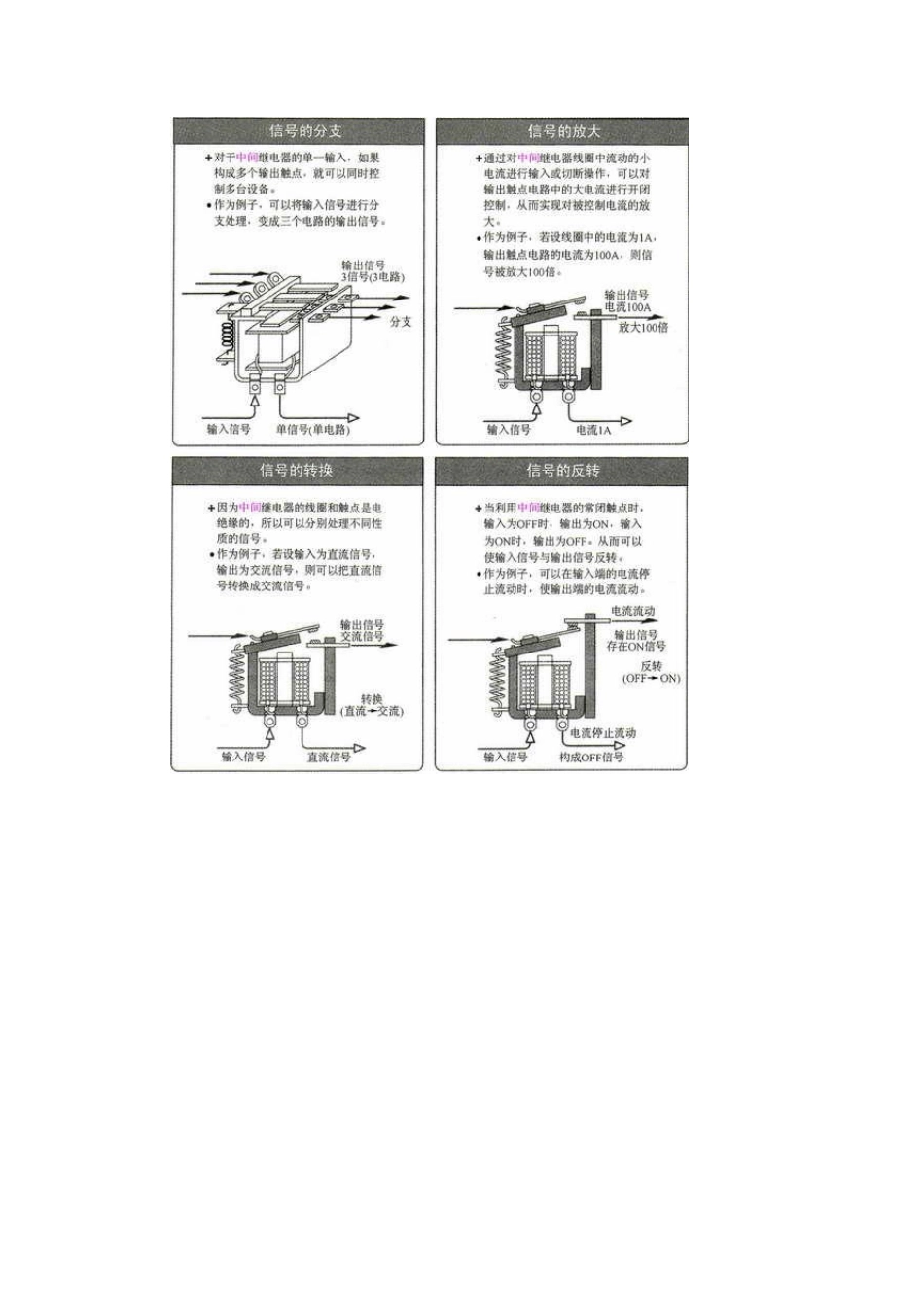

电磁式继电器 电磁式继电器按吸引线圈的电流种类可分为:交流电磁继电器和直流电磁继电器。 按继电器反映的参数可分为:中间继电器、电流继电器、电压继电器。 1.电磁式继电器的结构与工作原理 电磁式继电器的结构及工作原理与接触器相似,电磁继电器是由缠绕于铁心的线圈的“电磁铁部分”,安装于铁片上的可动触点与固定触点组合而成的“触点部分”,共同结合构成的。 当电流流过线圈,铁心变成电磁铁。可动铁片被吸引,受到向下的力的作用。可动触点也向下方移动,与固定触点接触构成闭合电路。当线圈中无电流流动,铁心不再变成电磁铁。可动铁片不再受到吸引,由于返回弹簧的作用,受到向上方的力的作用。可动触点也向上方移动,于是与固定触点脱离接触而使电路断开。 (a)电磁式继电器外观图 (b)电磁式继电器原理构造图 (c)电磁式继电器动作原理示意图 1 (d)动作原理示意图 2 电磁式继电器的原理结构 (a)外观图(b)原理构造图(c)动作原理示意图 1(d)动作原理示意图 2 2.中间继电器(文字符号KA) 中间继电器的应用实例动画演示 中间继电器是将一个输入信号变成一个或多个输出信号的继电器,它的输入信号为线圈的通电或断电,它的输出信号是触头的动作,不同动作状态的触头分别将信号传给几个元件或回路。 中间继电器与接触器所不同的是中间继电器的触头对数较多,并且没有主、辅之分,各对触头允许通过的电流大小是相同的,其额定电流约为5A。 中间继电器的四种功能 (a)外观图(b)外观图 (c)符号 中间继电器的外观图和符号 3.电磁式电压继电器 电压继电器用于电力拖动系统的电压保护和控制。使用时电压继电器线圈并联接入主电路,感测主电路的电路电压;触头接于控制电路,为执行元件。电压继电器的线圈匝数多、导线细、阻抗大。电压继电器又分过电压继电器、欠电压继电器和零电压继电器。 (1)过电压继电器 过电压继电器线圈在额定电压值时,衔铁不产生吸合动作,只有当电压高于额定电压105%~115%以上时才产生吸合动作。 (2)欠电压继电器 当电路中的电器设备在额定电压下正常工作时,欠电压继电器的衔铁处于吸合状态。如果电路出现电压降低时,并且低于欠电压继电器线圈的释放电压,其衔铁打开,触点复位,从而控制接触器及时分开电气设备的电源。 通常欠电压继电器的吸合电压值的整定范围是额定电压值的30%~50%,释放电压值整定范围是额定电压值的10%~35%。 零电压继电器是当电路电压...
