电磁感应中的动力学问题

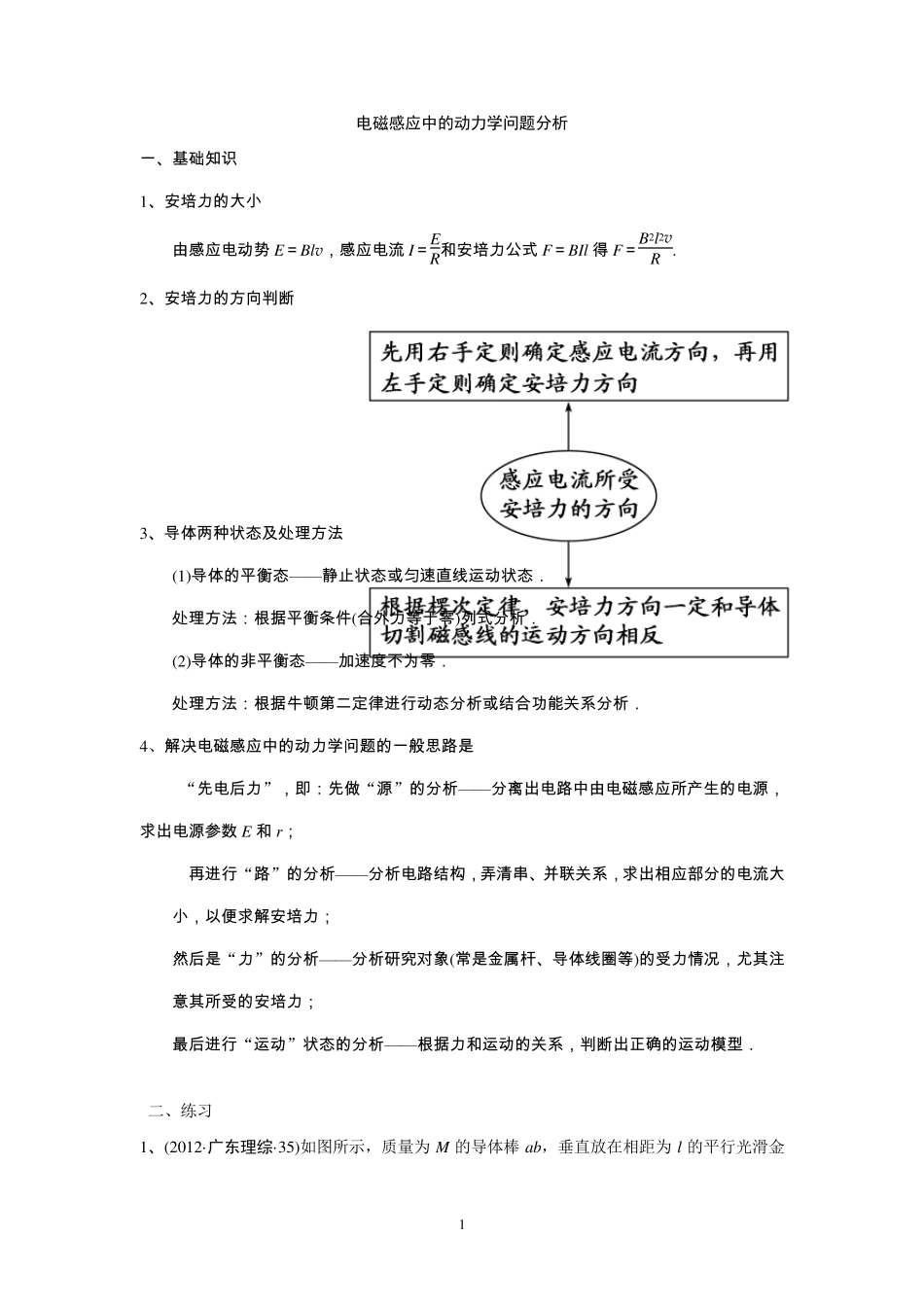

电磁感应中的动力学问题_第1页
1/6
电磁感应中的动力学问题_第2页
2/6

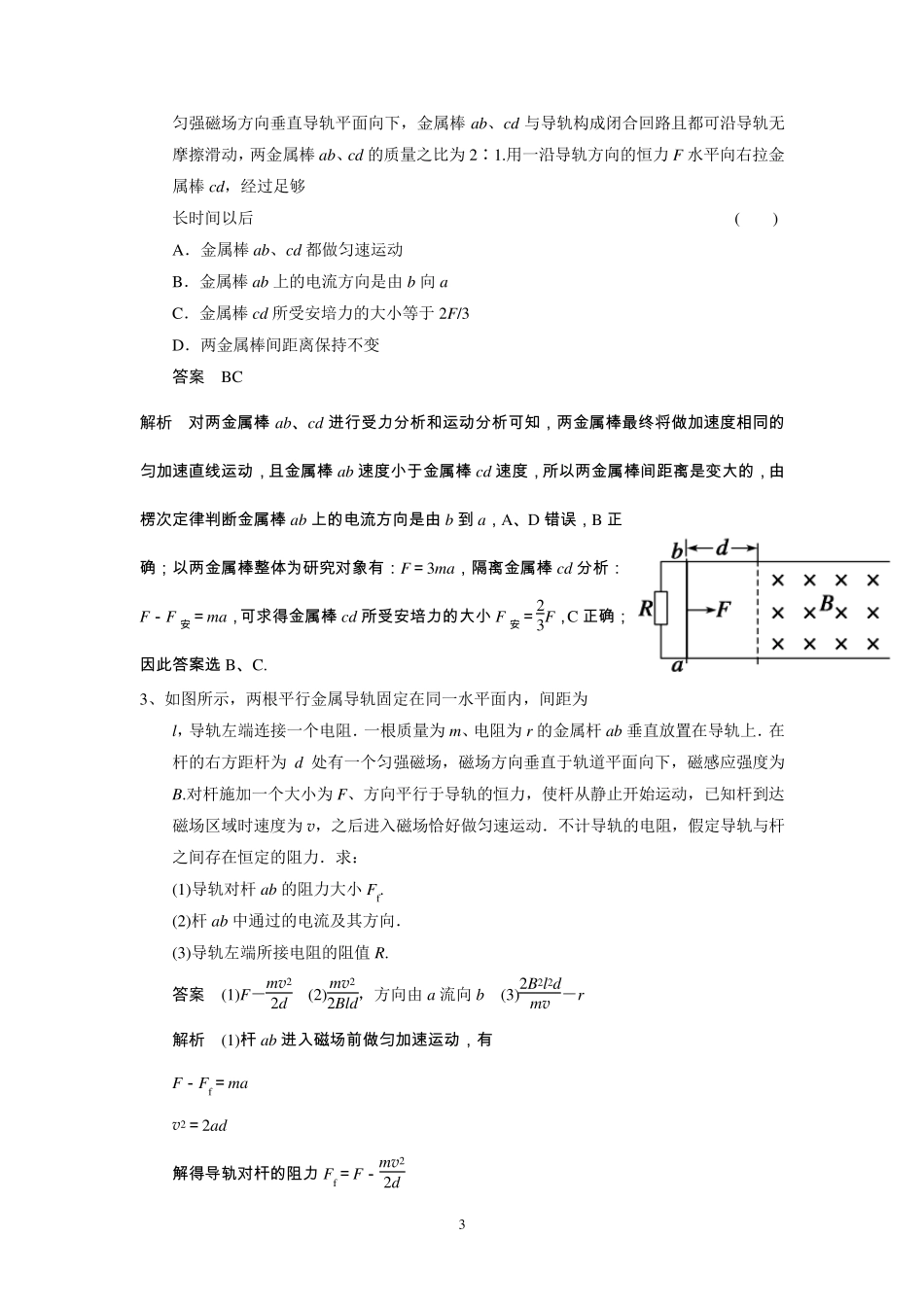

电磁感应中的动力学问题_第3页
3/6
1 电磁感应中的动力学问题分析 一 、基础知识 1、安培力的大小 由感应电动势 E=Blv,感应电流 I=ER和安培力公式 F=BIl 得 F=B2l2vR . 2、安培力的方向判断 3、导体两种状态及处理方法 (1)导体的平衡态——静止状态或匀速直线运动状态. 处理方法:根据平衡条件(合外力等于零)列式分析. (2)导体的非平衡态——加速度不为零. 处理方法:根据牛顿第二定律进行动态分析或结合功能关系分析. 4、解决电磁感应中的动力学问题的一 般思路是 “先电后力”,即:先做“源”的分析——分离出电路中由电磁感应所产生的电源,求出电源参数 E 和 r; 再进行“路”的分析——分析电路结构,弄清串、并联关系,求出相应部分的电流大小,以便求解安培力; 然后是“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况,尤其注意其所受的安培力; 最后进行“运动”状态的分析——根据力和运动的关系,判断出正确的运动模型. 二、练习 1、(2012·广东理综·35)如图所示,质量为 M 的导体棒 ab,垂直放在相距为 l 的平行光滑金 2 属导轨上,导轨平面与水平面的夹角为θ,并处于磁感应强度大小为B、方向垂直于导轨平面向上的匀强磁场中.左侧是水平放置、间距为d 的平行金属板,R 和Rx分别表示定值电阻和滑动变阻器的阻值,不计其他电阻. (1)调节Rx=R,释放导体棒,当导体棒沿导轨匀速下滑时,求通过导体棒的电流I 及导体棒的速率v. (2)改变Rx,待导体棒沿导轨再次匀速下滑后,将质量为m、带电荷量为+q 的微粒水平射入金属板间,若它能匀速通过,求此时的Rx. 解析 (1)对 匀 速 下滑的导体棒进行受力分析如图所示. 导体棒所受安培力 F 安=BIl① 导体棒匀 速 下滑,所以 F 安=Mgsin θ② 联立①②式,解得 I=Mgsin θBl③ 导体棒切割磁感线产生感应电动势 E=Blv④ 由闭合电路欧姆定律得 I=ER+Rx,且 Rx=R,所以 I= E2R⑤ 联立③④⑤式,解得 v=2MgRsin θB2l2 (2)由题意知,其等效电路图如图所示. 由图知,平行金属板两板间的电压等于 Rx两端的电压. 设两金属板间的电压为 U,因为导体棒匀 速 下滑时的电流仍为 I,所以由欧姆定律知 U=IRx⑥ 要使带电的微粒匀 速 通过,则 mg=qUd⑦ 联立③⑥⑦式,解得 Rx= mBldMqsin θ. 答案 (1)Mgsin θBl 2MgRsin θB2l2 (2) mBldMqsin θ 2、如图所示,两足够长平行金属导轨固定在水平面上, ...
