电磁炉IGBT简介

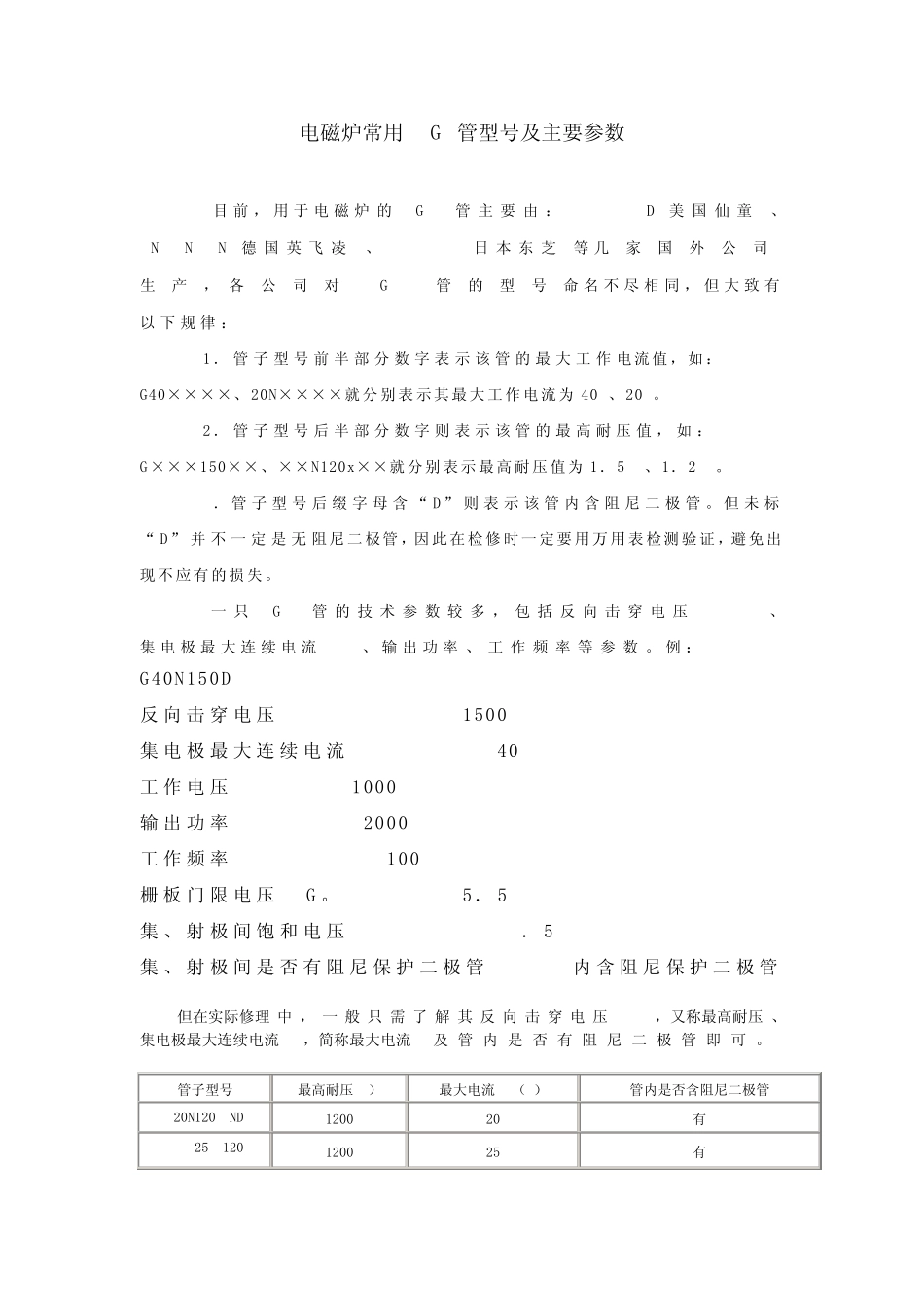

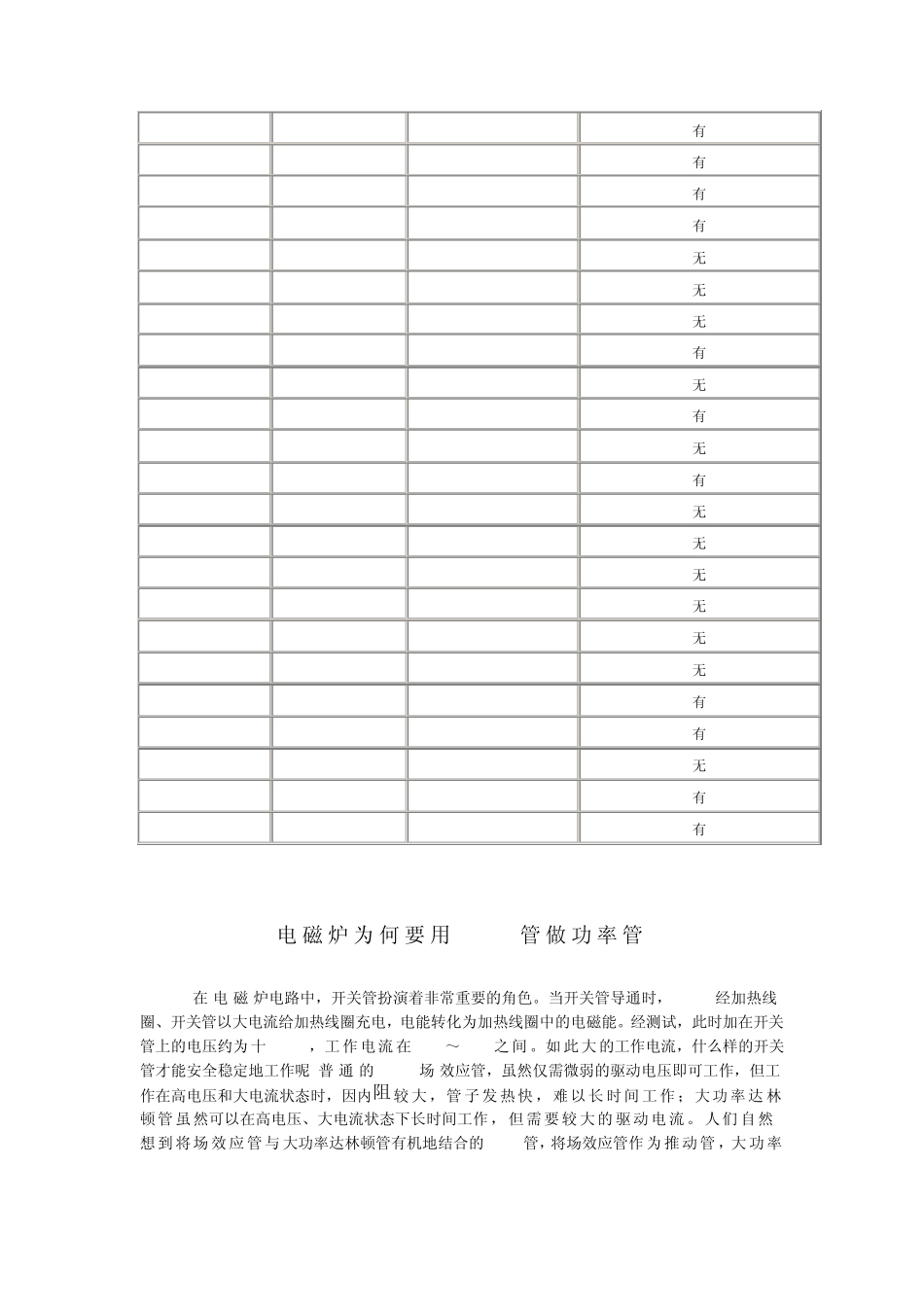

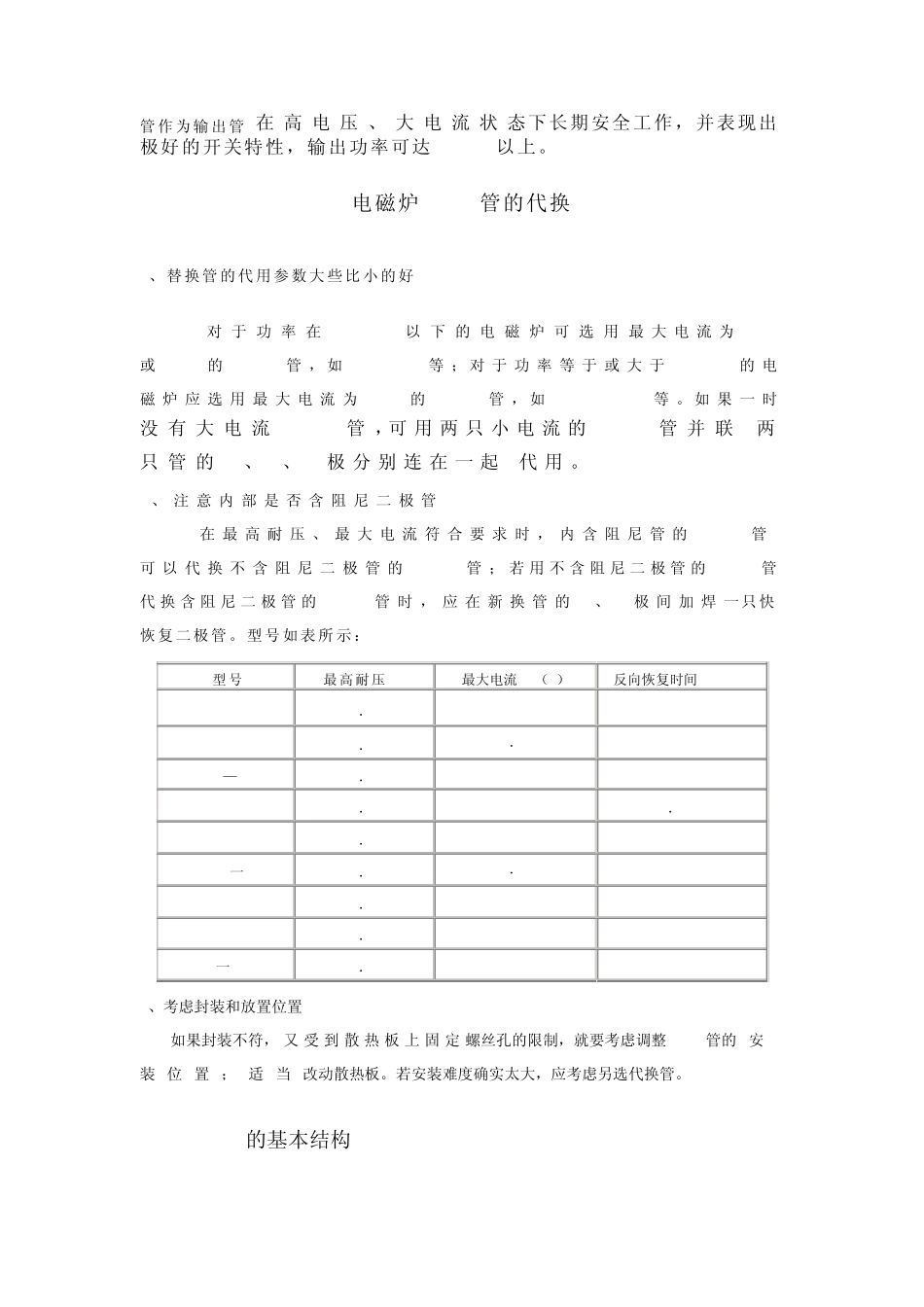

电磁炉常用IGBT管型号及主要参数 目前，用于电磁炉的IG BT管主要由：AIRCHILD (美国仙童)、IN FIN EON (德国英飞凌)、TOSHIBA(日本东芝)等几家国外公司生产，各公司对IG BT 管的型号命名不尽相同，但大致有以下规律： 1 ．管子型号前半部分数字表示该管的最大工作电流值，如：G40××××、20N××××就 分别 表示其最大工作电流为 40A、20A。 2 ．管子型号后 半部分数字则 表示该管的最高 耐 压 值，如：G ×××150××、××N120x××就 分别 表示最高 耐 压 值为 1．5kV、1．2kV。 3．管子型号后 缀 字母 含 “ D ” 则 表示该管内 含 阻 尼 二 极 管。 但未 标“ D ” 并 不一 定 是 无 阻尼 二 极管，因 此 在 检 修 时 一 定要用万 用表检测 验 证 ，避免 出现 不应有的损 失 。 一 只IG BT管的技 术 参数较 多 ，包 括 反 向 击 穿 电压 (BVceo)、集 电极 最大连 续 电流(Ic)、输 出 功 率 、工作频 率 等参数。 例 ： G40N150D 反 向 击 穿 电压 BVceo(V) 1500 集 电极 最大连 续 电流Ic(A) 40 工作电压 (V) 1000 输 出 功 率 (w) >2000 工作频 率 (kHz) <100 栅 板 门 限 电压 UGe。 (V) 5．5 集 、射 极 间 饱 和 电压 Uce(v) 3．5 集 、射 极 间 是 否 有阻 尼 保 护 二 极 管 内 含 阻 尼 保 护 二 极 管 但在实际修理 中 ，一 般 只 需 了 解 其 反 向 击 穿 电压(BVceo，又称最高耐压)、集电极最大连续电流(Ic，简称最大电流)及管内 是 否 有阻 尼 二 极 管即 可 。 管子型号最高耐压(V）最大电流Ic（A）管内是否含阻尼二极管20N120CND120020有K25T120120025有G40N150D150040有5GL40N150D150040有G4PH50UD150040有GT40q321130040有GT40T101100040无G40T101100040无GT40T301130040无SQB35JA150035有G30P120N120030无GPQ25101100025有GTl53101100015无GT8Q19119008有GT50J101100050无GT50j102100050无GT50J301130050无GT60M104100060无GT60M301130060无GT75AN-12120075无15Q101100015有25Q101100025有80J101100080无JHT20T120120020有SKW25N120120025有 电磁炉为何要用IGBT管做功率管 在电磁炉电路中，开关管扮演着非常重要的角色。当开关管导通时，+300V经加热线圈、开关管以大电流给加热线圈充电，电能转化为加热线圈中的电磁能。...
