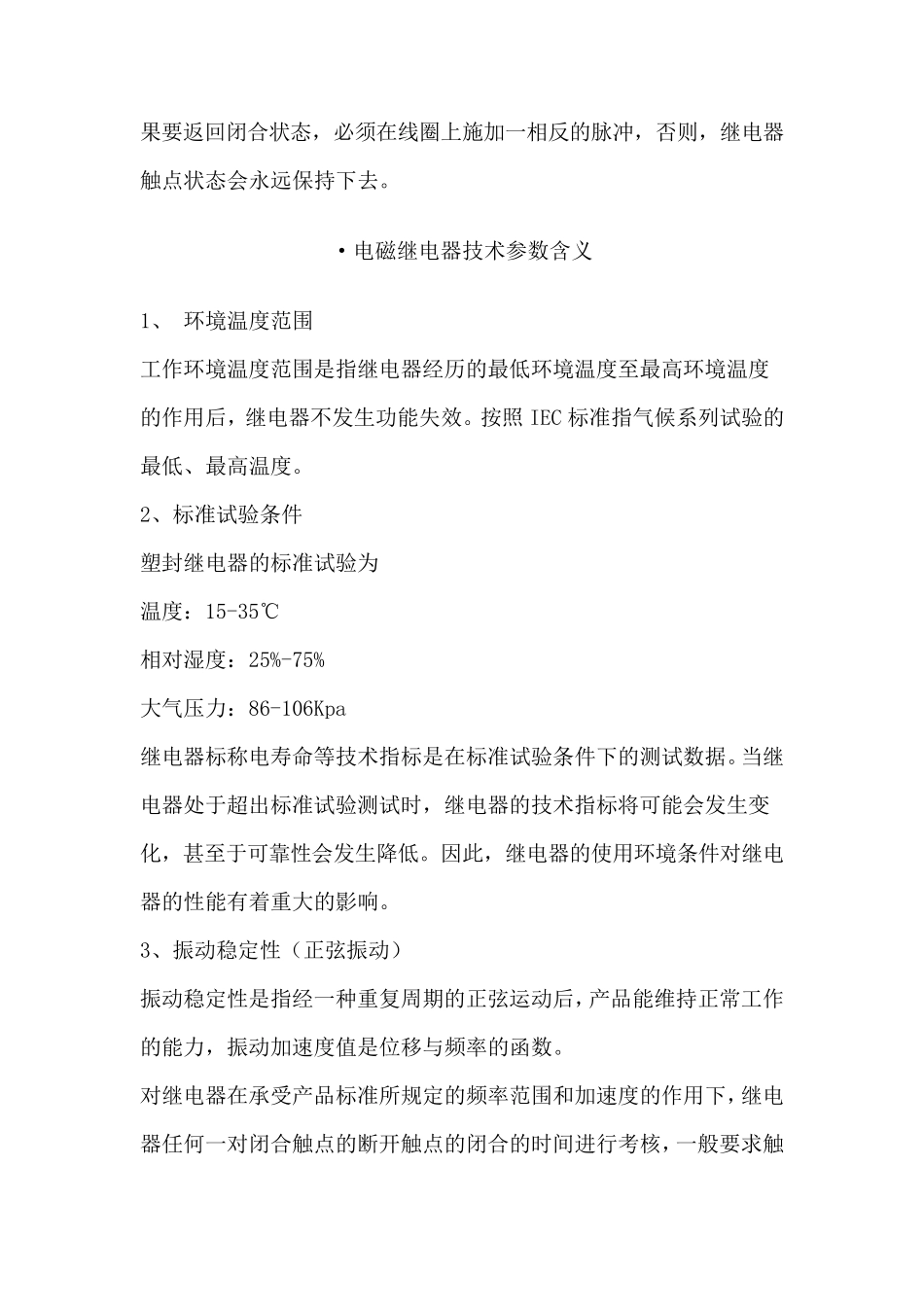

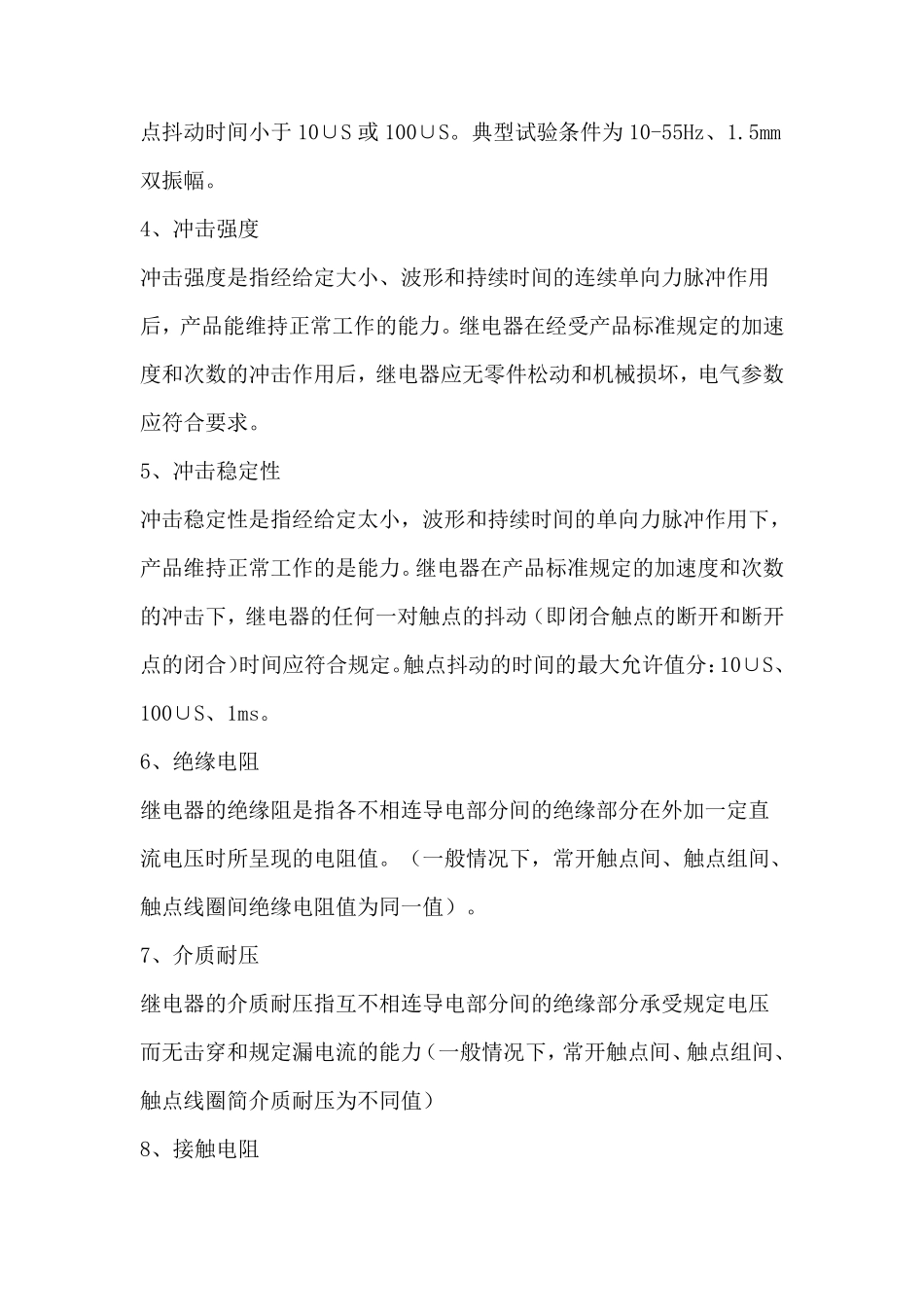

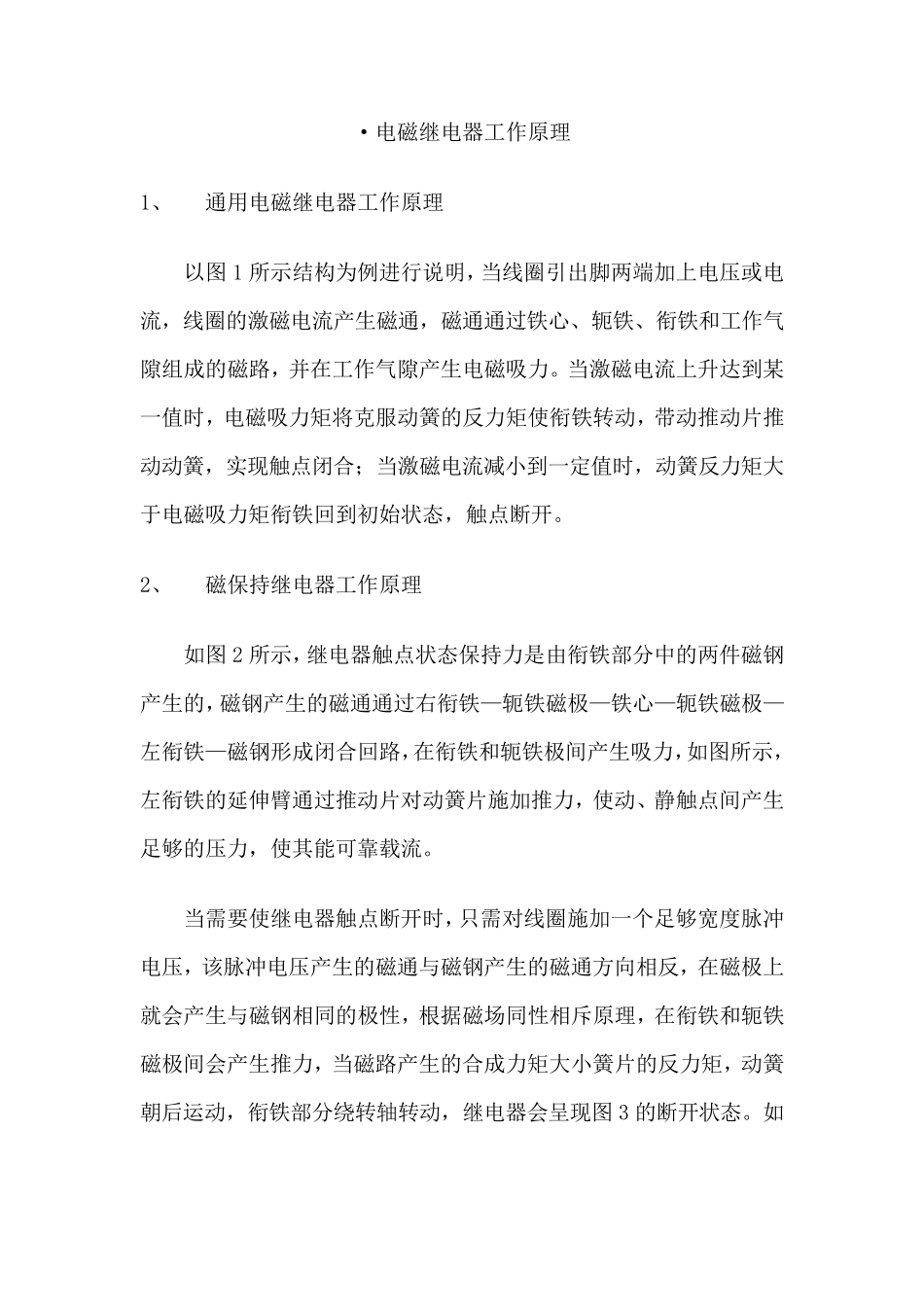

·电磁继电器工作原理 1、 通用电磁继电器工作原理 以图 1 所示结构为例进行说明,当线圈引出脚两端加上电压或电流,线圈的激磁电流产生磁通,磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路,并在工作气隙产生电磁吸力。当激磁电流上升达到某一值时,电磁吸力矩将克服动簧的反力矩使衔铁转动,带动推动片推动动簧,实现触点闭合;当激磁电流减小到一定值时,动簧反力矩大于电磁吸力矩衔铁回到初始状态,触点断开。 2、 磁保持继电器工作原理 如图 2 所示,继电器触点状态保持力是由衔铁部分中的两件磁钢产生的,磁钢产生的磁通通过右衔铁—轭铁磁极—铁心—轭铁磁极—左衔铁—磁钢形成闭合回路,在衔铁和轭铁极间产生吸力,如图所示,左衔铁的延伸臂通过推动片对动簧片施加推力,使动、静触点间产生足够的压力,使其能可靠载流。 当需要使继电器触点断开时,只需对线圈施加一个足够宽度脉冲电压,该脉冲电压产生的磁通与磁钢产生的磁通方向相反,在磁极上就会产生与磁钢相同的极性,根据磁场同性相斥原理,在衔铁和轭铁磁极间会产生推力,当磁路产生的合成力矩大小簧片的反力矩,动簧朝后运动,衔铁部分绕转轴转动,继电器会呈现图 3 的断开状态。如果要返回闭合状态,必须在线圈上施加一相反的脉冲,否则,继电器触点状态会永远保持下去。 ·电磁继电器技术参数含义 1、 环境温度范围 工作环境温度范围是指继电器经历的最低环境温度至最高环境温度的作用后,继电器不发生功能失效。按照 IEC 标准指气候系列试验的最低、最高温度。 2、标准试验条件 塑封继电器的标准试验为 温度:15-35℃ 相对湿度:25%-75% 大气压力:86-106Kpa 继电器标称电寿命等技术指标是在标准试验条件下的测试数据。当继电器处于超出标准试验测试时,继电器的技术指标将可能会发生变化,甚至于可靠性会发生降低。因此,继电器的使用环境条件对继电器的性能有着重大的影响。 3、振动稳定性(正弦振动) 振动稳定性是指经一种重复周期的正弦运动后,产品能维持正常工作的能力,振动加速度值是位移与频率的函数。 对继电器在承受产品标准所规定的频率范围和加速度的作用下,继电器任何一对闭合触点的断开触点的闭合的时间进行考核 ,一般 要求 触点抖动时间小于10∪S 或 100∪S。典型试验条件为 10-55Hz、1.5mm双振幅。 4、冲击强度 冲击强度是指经给定大小、波形和持续时间的连续单向力脉冲作用后,产品能维持正常工作的能力。继电器在...
