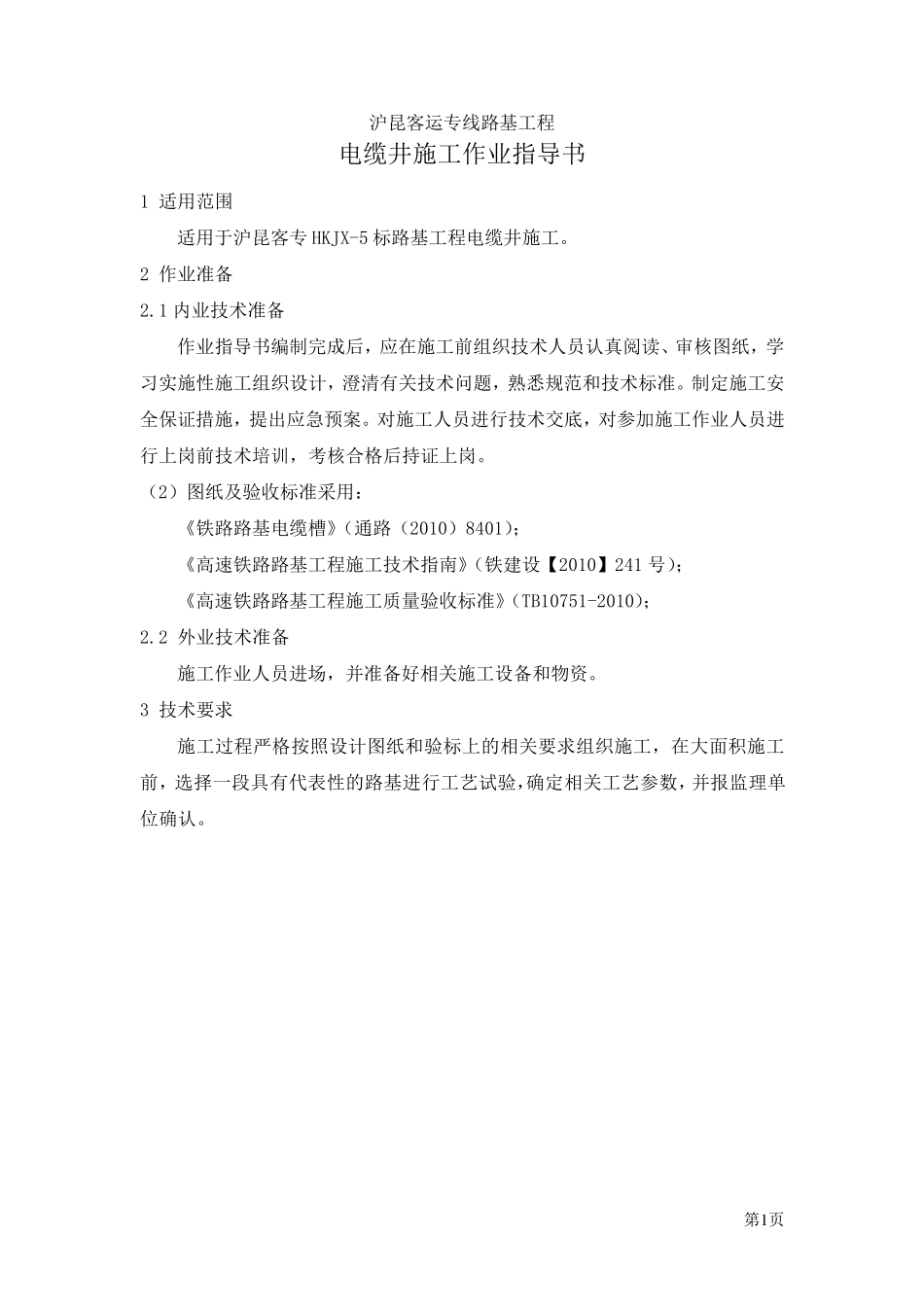

沪昆客运专线 HK JX -5 标路基工程 电缆井施工作业指导书 单位： 编制： 审核： 审批： 2011 年 6 月 1 日发布 2011 年 7 月 1 日实施第1 页 沪昆客运专线路基工程 电缆井施工作业指导书 1 适用范围 适用于沪昆客专HKJX-5 标路基工程电缆井施工。 2 作业准备 2.1 内业技术准备 作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。 （2）图纸及验收标准采用： 《铁路路基电缆槽》（通路（2010）8401）； 《高速铁路路基工程施工技术指南》（铁建设【2010】241 号）； 《高速铁路路基工程施工质量验收标准》（TB10751-2010）； 2.2 外业技术准备 施工作业人员进场，并准备好相关施工设备和物资。 3 技术要求 施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。 第2 页 4 工艺流程 测量放样机具就位基底垫层施工钢筋加工预埋挂钩焊接模板安装混凝土浇注基坑回填槽顶沥青涂抹安装盖板预埋镀锌挂钩焊接有钢筋无钢筋切割电缆井位 5 施工要求 5.1 施工准备 贯通地线、过轨管已经埋设完成，并符合设计及规范要求。并报给监理工程师进行了验收。 电缆井分别为I 型通信信号电缆井、Ⅱ型通信信号电缆井、电力电缆井、路桥电缆槽电缆井及路隧电缆槽过渡电缆井五种类型，其中I 型通信信号电缆井、Ⅱ通信信号电缆井、电力电缆井现场采用钢筋混凝土浇注，过渡电缆井现场采用素混凝土浇注。不同电缆井的使用范围见表 5-1 第3 页 表5-1 电缆井 电缆井类型 电缆井适用范围 I 型通信信号电缆井 通信、信号线缆单独过轨或敷设余长，牵引供电线缆上网及过轨，区间路基与车站路基电缆槽过渡（不大于6 根过轨管） Ⅱ型通信信号电缆井 中继站通信、信号线缆合并过轨或敷设余长，牵引供电线缆过轨，区间路基与车站路基电缆槽过渡（不大于根过轨管） 电力电缆井 电力线单独过轨或敷设余长（不大于10 根过轨管） 路桥电缆槽过渡电缆井 路基与桥梁电缆槽对接过渡 路隧电缆槽过渡电缆井 路基与隧道电缆槽对接过渡 通信信号电缆井（包含过轨电缆井）一般 500m 左右对称设置一处，电力...
