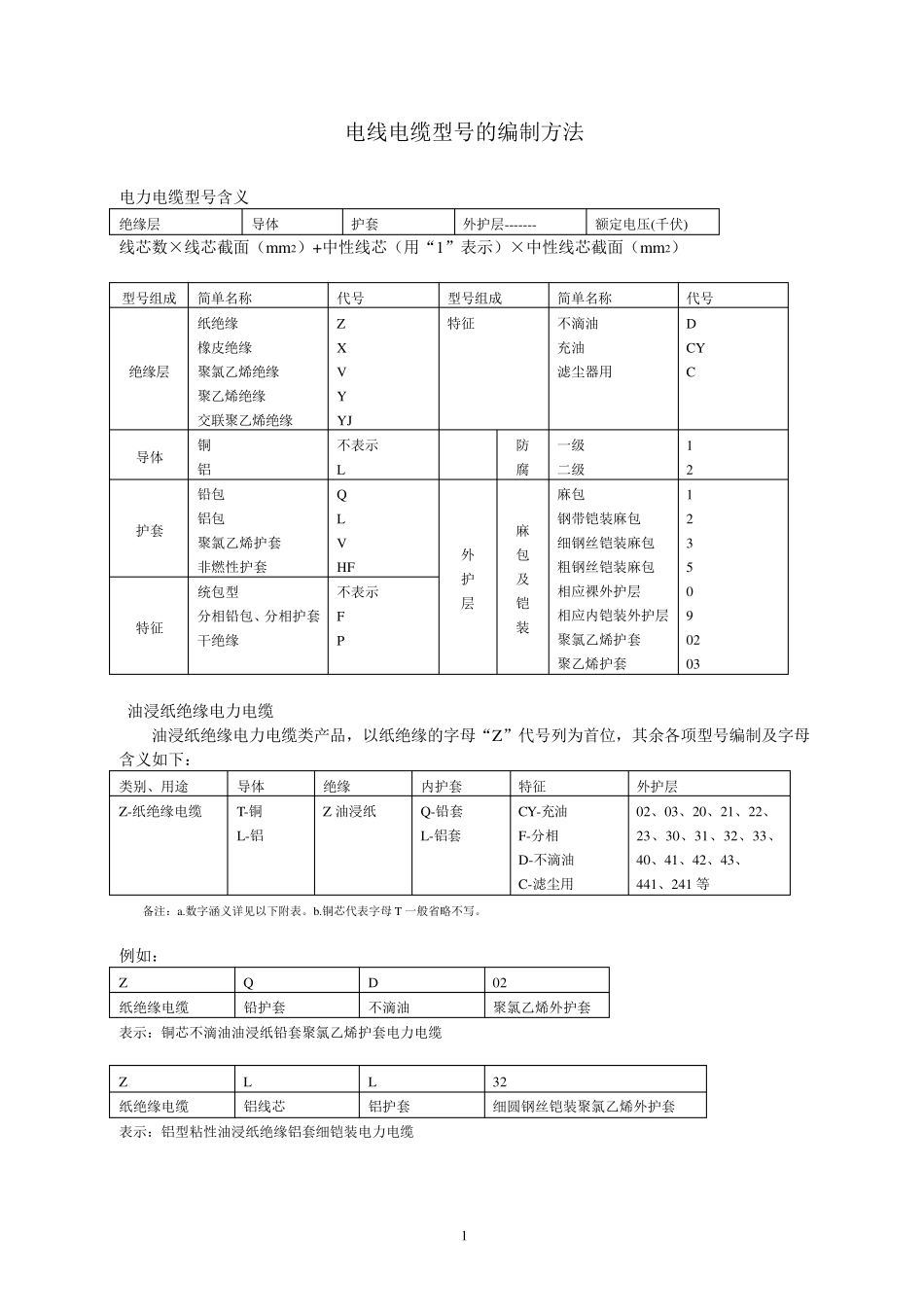

1 电线电缆型号的编制方法 电力电缆型号含义 绝缘层 导体 护套 外护层------- 额定电压(千伏) 线芯数×线芯截面（m m 2）+中性线芯（用“1”表示）×中性线芯截面（m m 2） 型号组成 简单名称 代号 型号组成 简单名称 代号 绝缘层 纸绝缘 橡皮绝缘 聚氯乙烯绝缘 聚乙烯绝缘 交联聚乙烯绝缘 Z X V Y YJ 特征 不滴油 充油 滤尘器用 D CY C 导体 铜 铝 不表示 L 防 腐 一级 二级 1 2 护套 铅包 铝包 聚氯乙烯护套 非燃性护套 Q L V HF 外 护 层 麻 包 及 铠 装 麻包 钢带铠装麻包 细钢丝铠装麻包 粗钢丝铠装麻包 相应裸外护层 相应内铠装外护层 聚氯乙烯护套 聚乙烯护套 1 2 3 5 0 9 02 03 特征 统包型 分相铅包、分相护套 干绝缘 不表示 F P 油浸纸绝缘电力电缆 油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z”代号列为首位，其余各项型号编制及字母含义如下： 类别、用途 导体 绝缘 内护套 特征 外护层 Z-纸绝缘电缆 T-铜 L-铝 Z 油浸纸 Q-铅套 L-铝套 CY-充油 F-分相 D-不滴油 C-滤尘用 02、03、20、21、22、 23、30、31、32、33、40、41、42、43、 441、241 等 备注：a.数字涵义详见以下附表。b.铜芯代表字母 T 一般省略不写。 例如： Z Q D 02 纸绝缘电缆 铅护套 不滴油 聚氯乙烯外护套 表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆 Z L L 32 纸绝缘电缆 铝线芯 铝护套 细圆钢丝铠装聚氯乙烯外护套 表示：铝型粘性油浸纸绝缘铝套细铠装电力电缆 2 电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。每一数值表示说采用的主要材料和意义见下表： 0 无 0 无 1 - 1 纤维层 2 双钢带（24-钢带、粗圆钢丝） 2 聚氯乙烯护套 3 细圆钢丝 3 聚乙烯护套 4 粗圆钢丝（44-双粗圆钢丝） 4 交联聚乙烯绝缘电力电缆 交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“J”为首位，其余各项型号编制及字母含义如下： 类别、用途 导体 绝缘 护套 外护层 YJ-交联聚乙烯电缆 T*-铜 YJ-交联聚乙烯 LW-皱纹铝套 22、23 L-铝 V-聚氯乙烯 32、33 Y-聚乙烯 42、43 Q-铅套 备注：*铜导体代号字母“T”一般省略。S-加钢丝屏蔽时。 YJ V 交联聚乙烯绝缘 聚氯乙烯护套 表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJ V V 22 交联聚乙烯绝缘 铝线芯 聚氯乙烯护...
