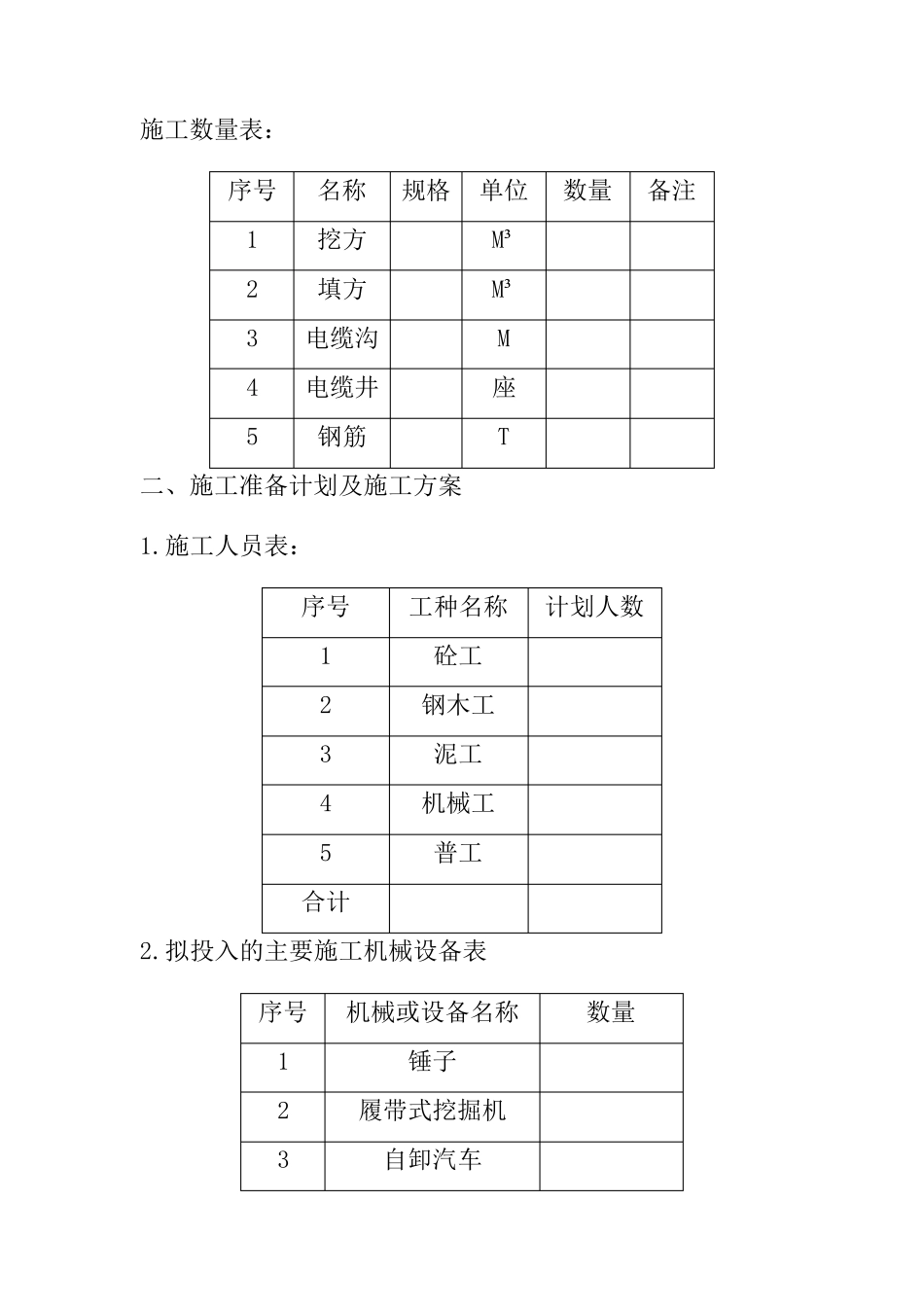

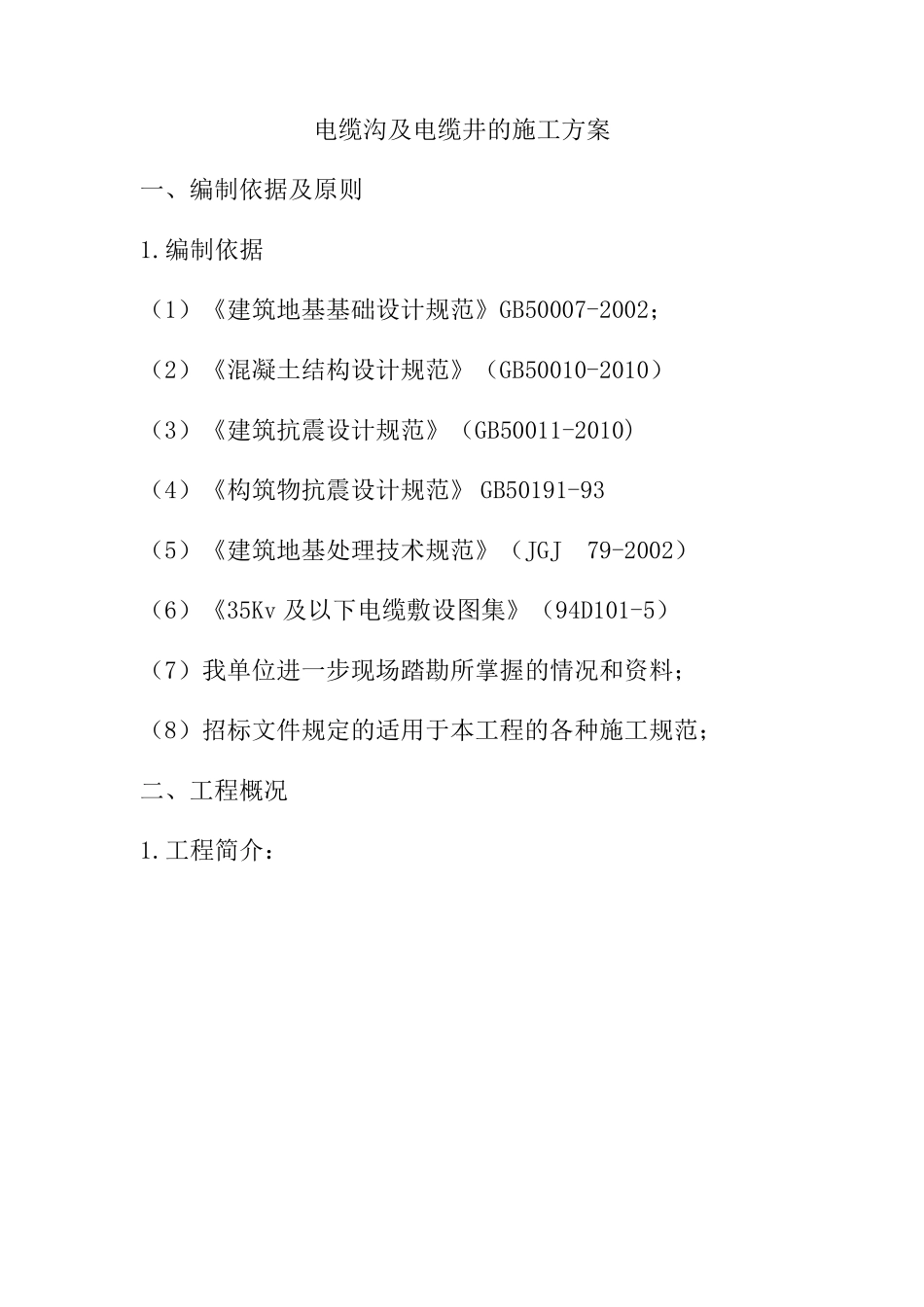

电缆沟及电缆井的施工方案 一、编制依据及原则 1.编制依据 （1）《建筑地基基础设计规范》GB50007-2002； （2）《混凝土结构设计规范》（GB50010-2010） （3）《建筑抗震设计规范》（GB50011-2010) （4）《构筑物抗震设计规范》 GB50191-93 （5）《建筑地基处理技术规范》（JGJ 79-2002） （6）《35Kv 及以下电缆敷设图集》（94D101-5） （7）我单位进一步现场踏勘所掌握的情况和资料； （8）招标文件规定的适用于本工程的各种施工规范； 二、工程概况 1.工程简介： 施工数量表： 序号 名称 规格 单位 数量 备注 1 挖方 M³ 2 填方 M³ 3 电缆沟 M 4 电缆井 座 5 钢筋 T 二、施工准备计划及施工方案 1.施工人员表： 序号 工种名称 计划人数 1 砼工 2 钢木工 3 泥工 4 机械工 5 普工 合计 2.拟投入的主要施工机械设备表 序号 机械或设备名称 数量 1 锤子 2 履带式挖掘机 3 自卸汽车 4 机动翻斗车 5 电动潜水泵 6 柴油发电机 7 砂浆拌和机 8 砼拌和机 9 电动夯 10 插入式砼振动器 11 平板振动器 3.主要检验机具配置表 序号 名称 单位 数量 规格型号 备注 1 水准仪 台 2 经纬仪 台 3 塔尺 把 4 检测尺 把 5 检测尺 把 6 钢卷尺 把 7 钢卷尺 把 8 钢板尺 把 9 水平尺 把 10 水平尺 把 4.工程投入的主要物资 序号 名称 单位 数量 1 水泥 T 2 钢筋 T 3 中粗砂 M³ 4 碎石40～15mm M³ 5 挖方 M³ 6 填方 M³ 7 PVC 塑料管 M 8 镀锌铁件 T 9 预制盖板 M³ 10 三、电缆井及电缆沟施工 1.施工流程： 电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→底板钢筋绑扎和模板安装→底板混凝土浇捣→排架搭设→板墙钢筋绑扎→内模板和顶板模板安装→顶板钢筋绑扎→外模板安装→混凝土浇捣→拆模→－6×60 镀锌扁钢安装→沟壁粉刷。 2.工程测量 测 量 控 制 是 施 工 的 根 本 ， 因 此 我 们 将 根 据 《 工 程 测 量 规范 》 和 甲 方 、 监 理 机 构 所 提 交 的 坐 标 点 、 高 程 点 、 《 平 面 布置 图 》 进 行 施 工 控 制 网 测 量 。 对 甲 方 、 监 理 机 构 所 提 交 的 坐标 点 、 高 程 点 位 进 行 复 测 ， 并 对 场 区 内 的 现 状 地 面 标 高 进 行统 一 复 测 ，...
