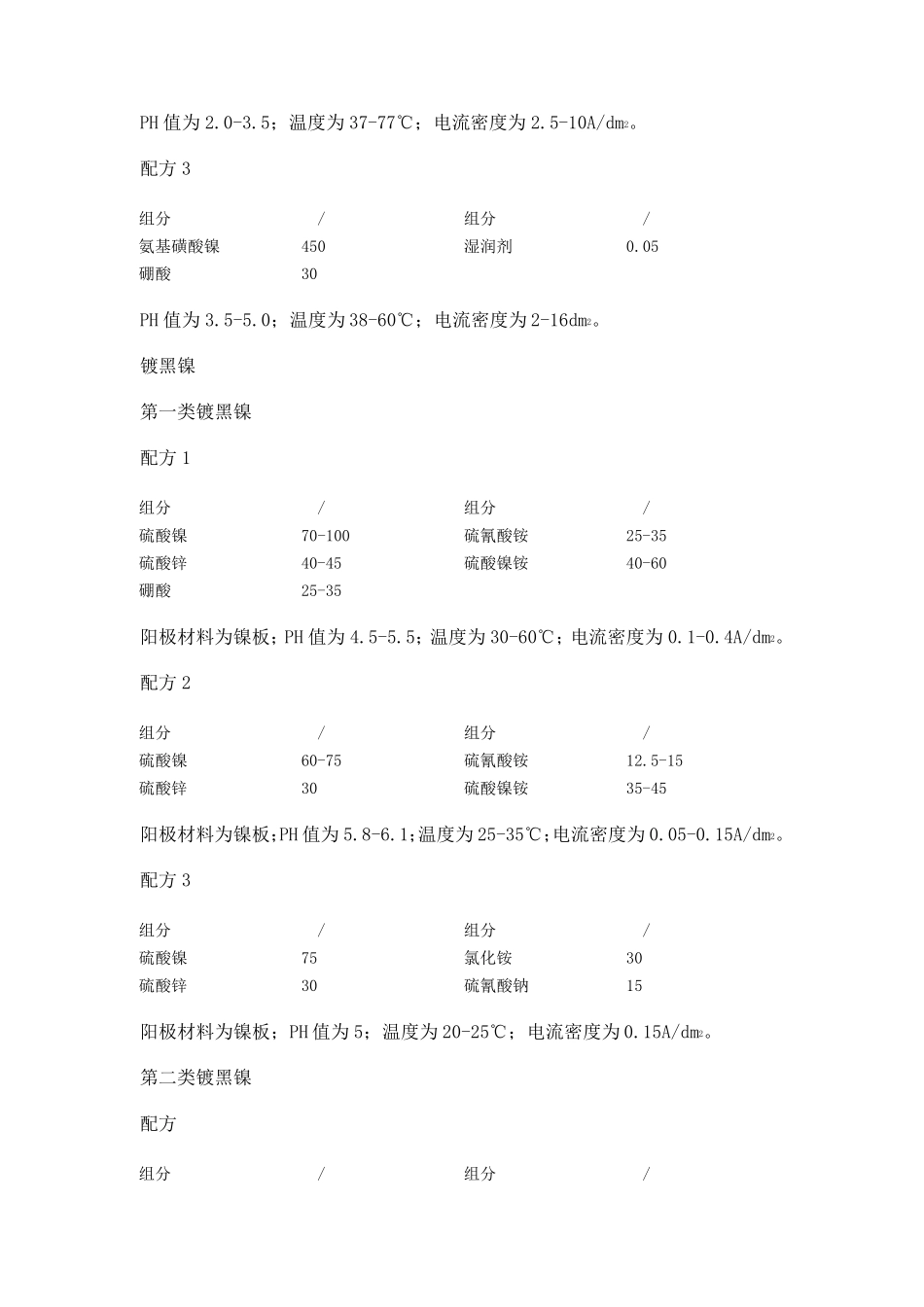

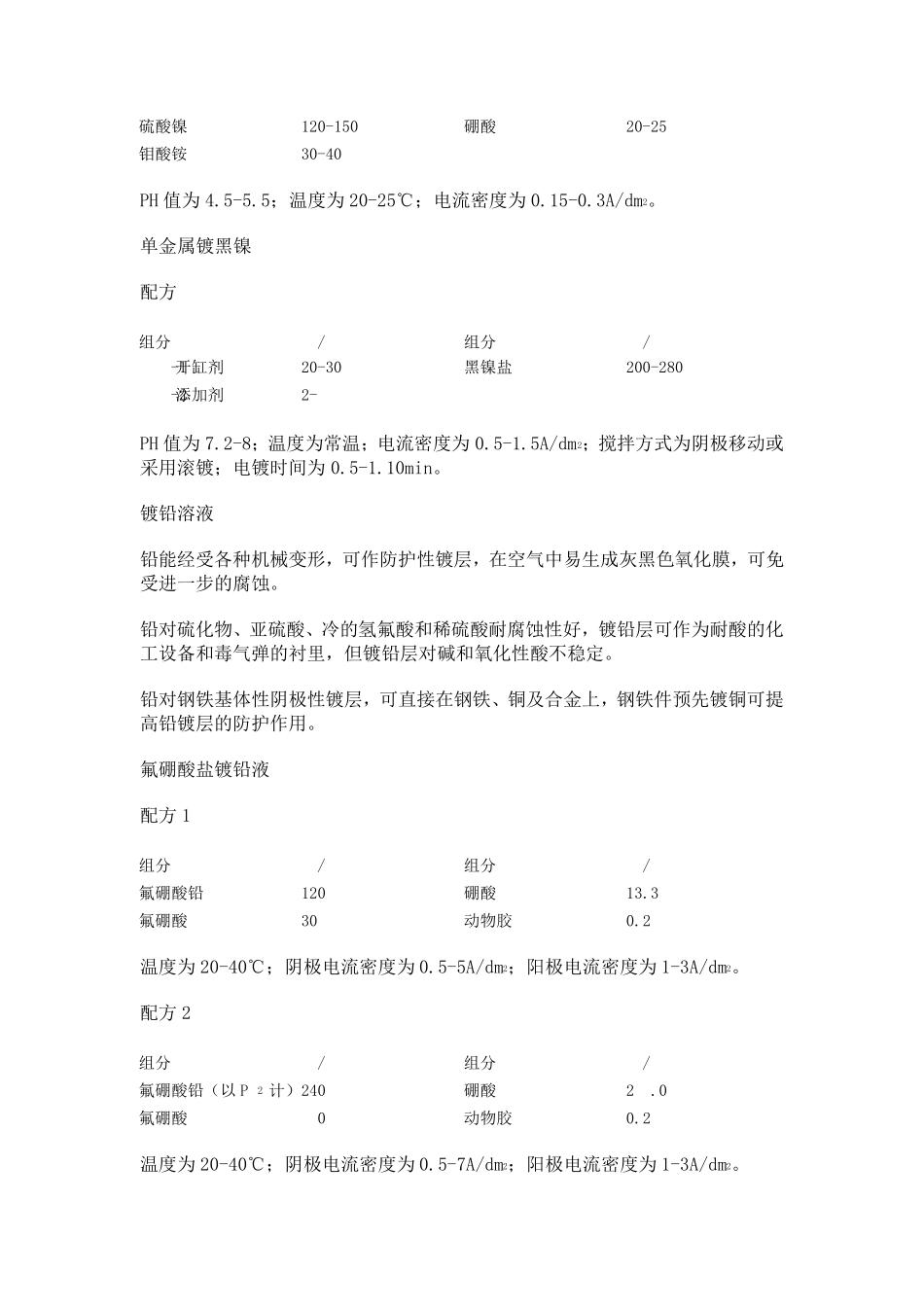

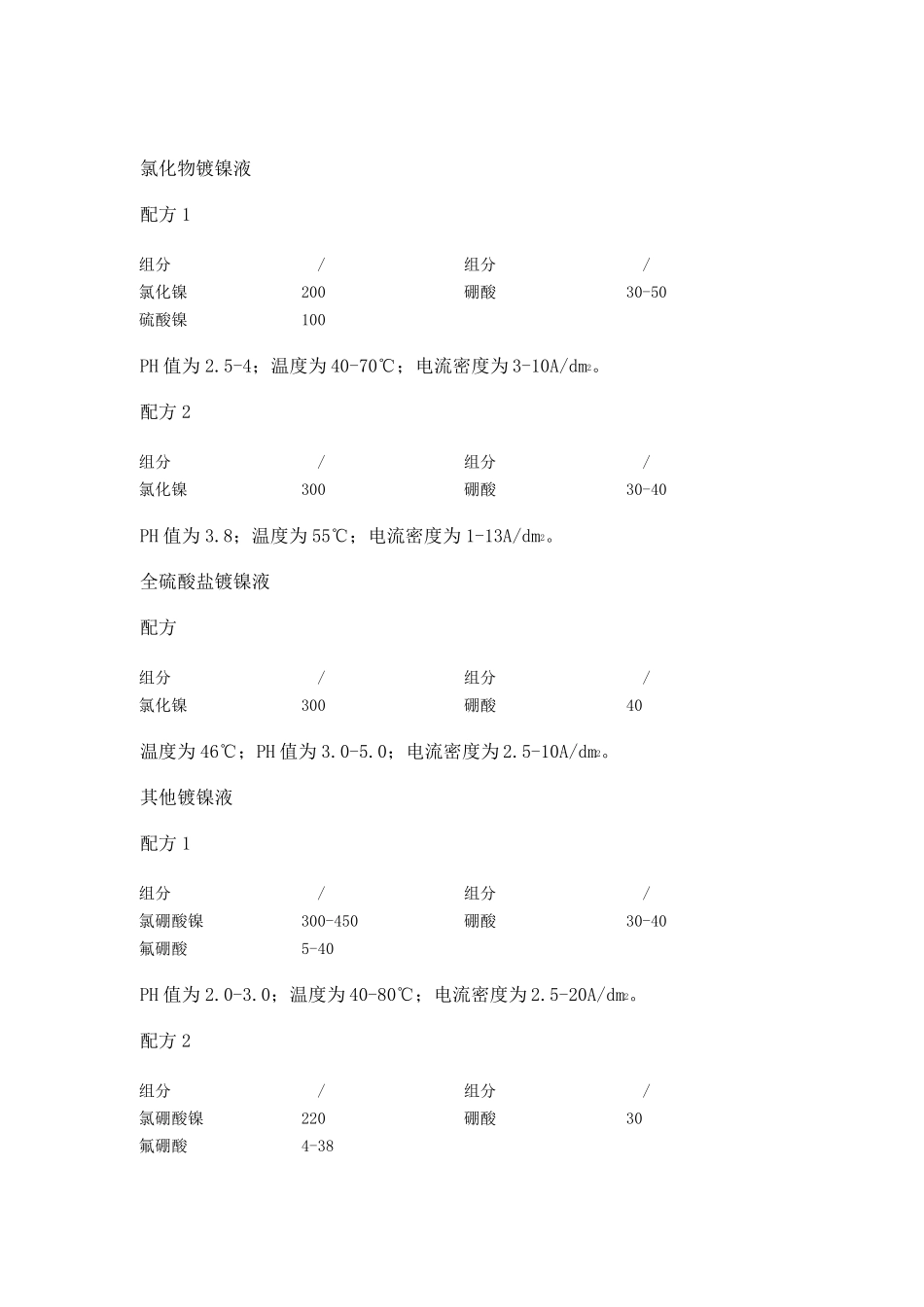

氯化物镀镍液配方1组分g/L组分g/L氯化镍200硼酸30-50硫酸镍100PH 值为2.5-4；温度为40-70℃；电流密度为3-10A/dm2。配方2组分g/L组分g/L氯化镍300硼酸30-40PH 值为3.8；温度为55℃；电流密度为1-13A/dm2。全硫酸盐镀镍液配方组分g/L组分g/L氯化镍300硼酸40温度为46℃；PH 值为3.0-5.0；电流密度为2.5-10A/dm2。其他镀镍液配方1组分g/L组分g/L氯硼酸镍300-450硼酸30-40氟硼酸5-40PH 值为2.0-3.0；温度为40-80℃；电流密度为2.5-20A/dm2。配方2组分g/L组分g/L氯硼酸镍220硼酸30氟硼酸4-38PH 值为2.0-3.5；温度为37-77℃；电流密度为2.5-10A/dm2。配方 3组分g/L组分g/L氨基磺酸镍450湿润剂0.05硼酸30PH 值为3.5-5.0；温度为38-60℃；电流密度为2-16dm2。镀黑镍第一类镀黑镍配方 1组分g/L组分g/L硫酸镍70-100硫氰酸铵25-35硫酸锌40-45硫酸镍铵40-60硼酸25-35阳极材料为镍板；PH 值为4.5-5.5；温度为30-60℃；电流密度为0.1-0.4A/dm2。配方 2组分g/L组分g/L硫酸镍60-75硫氰酸铵12.5-15硫酸锌30硫酸镍铵35-45阳极材料为镍板；PH 值为5.8-6.1；温度为25-35℃；电流密度为0.05-0.15A/dm2。配方 3组分g/L组分g/L硫酸镍75氯化铵30硫酸锌30硫氰酸钠15阳极材料为镍板；PH 值为5；温度为20-25℃；电流密度为0.15A/dm2。第二类镀黑镍配方组分g/L组分g/L硫酸镍120-150硼酸20-25钼酸铵30-40PH 值为4.5-5.5；温度为20-25℃；电流密度为0.15-0.3A/dm2。单金属镀黑镍配方组分g/L组分g/LSL-1开缸剂20-30黑镍盐200-280SL-2添加剂2-6PH 值为7.2-8；温度为常温；电流密度为0.5-1.5A/dm2；搅拌方式为阴极移动或采用滚镀；电镀时间为0.5-1.10min。镀铅溶液铅能经受各种机械变形，可作防护性镀层，在空气中易生成灰黑色氧化膜，可免受进一步的腐蚀。铅对硫化物、亚硫酸、冷的氢氟酸和稀硫酸耐腐蚀性好，镀铅层可作为耐酸的化工设备和毒气弹的衬里，但镀铅层对碱和氧化性酸不稳定。铅对钢铁基体性阴极性镀层，可直接在钢铁、铜及合金上，钢铁件预先镀铜可提高铅镀层的防护作用。氟硼酸盐镀铅液配方 1组分g/L组分g/L氟硼酸铅120硼酸13.3氟硼酸30动物胶0.2温度为20-40℃；阴极电流密度为0.5-5A/dm2；阳极电流密度为1-3A/dm2。配方 2组分g/L组分g/L氟硼酸铅（以 Pb2+计）240硼酸26.0氟硼酸60动物胶0.2温度为20-40℃；阴极电流密度为0.5-7A/dm2；阳极电流密度为1-3A/dm2。配方3组分g/L组分g/L氟硼酸铅（以Pb2+计）105-120桃胶0.2氟硼酸40-50温度为20-25℃；阴极...
