电阻器的识别和检测—色标

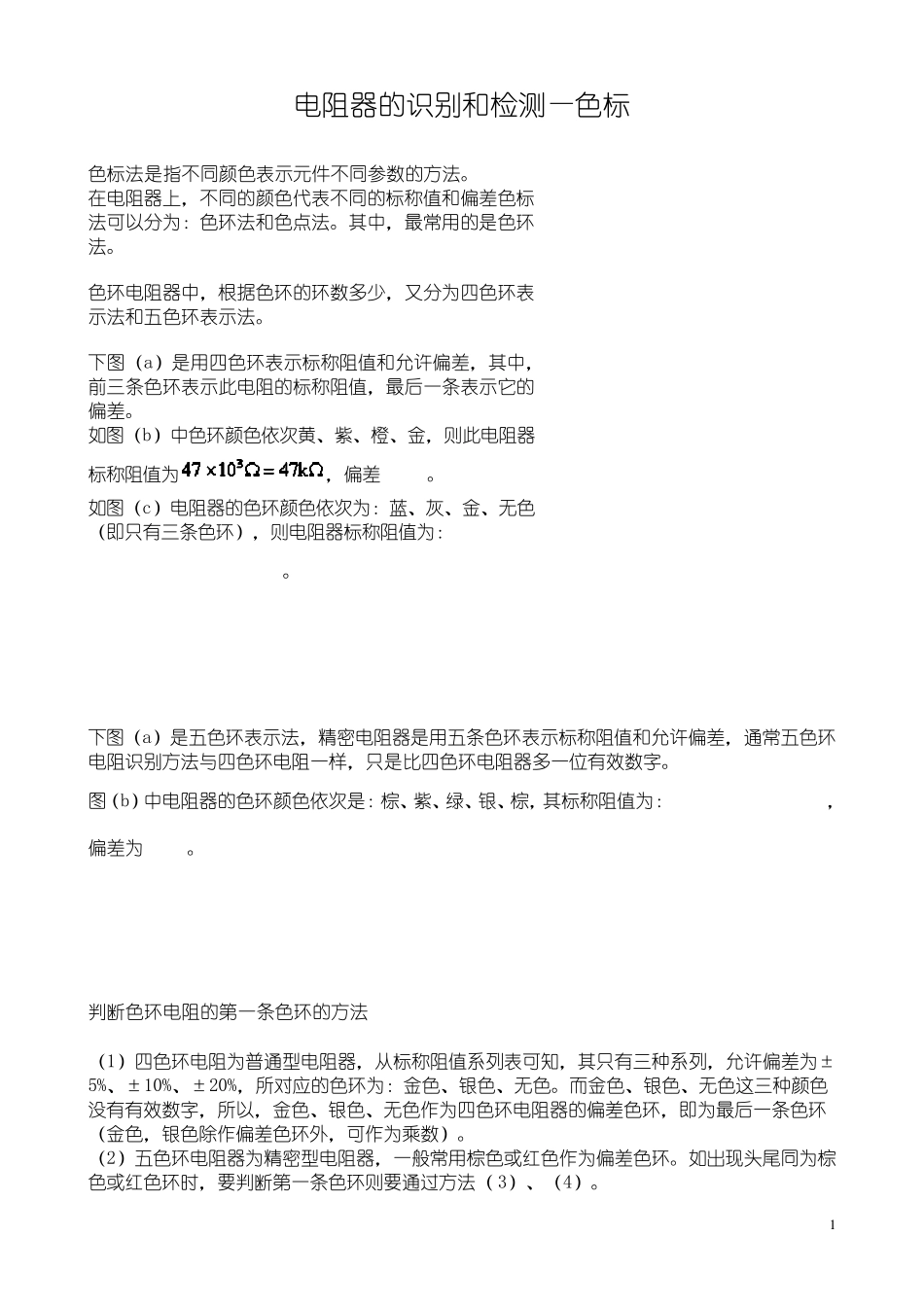

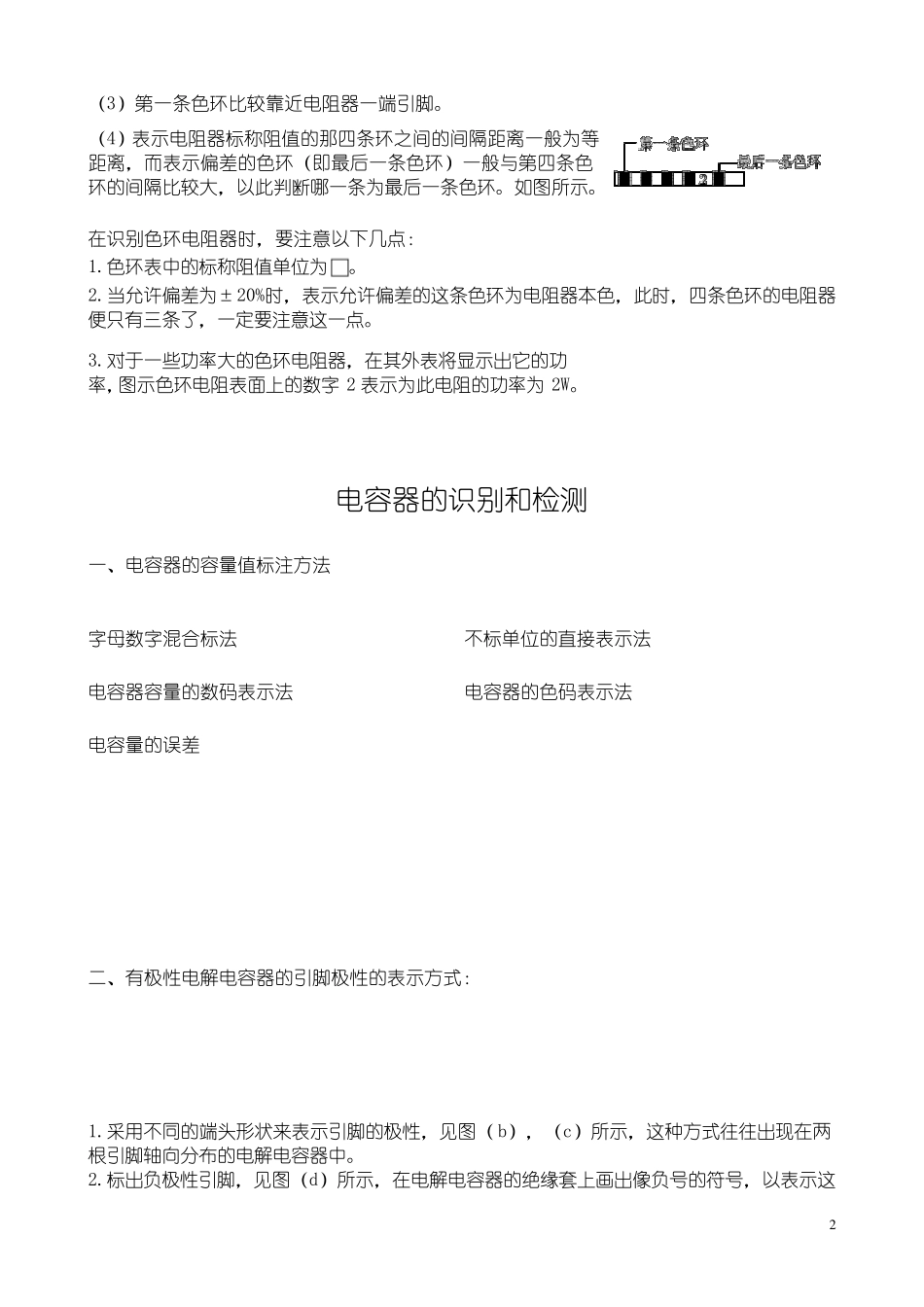

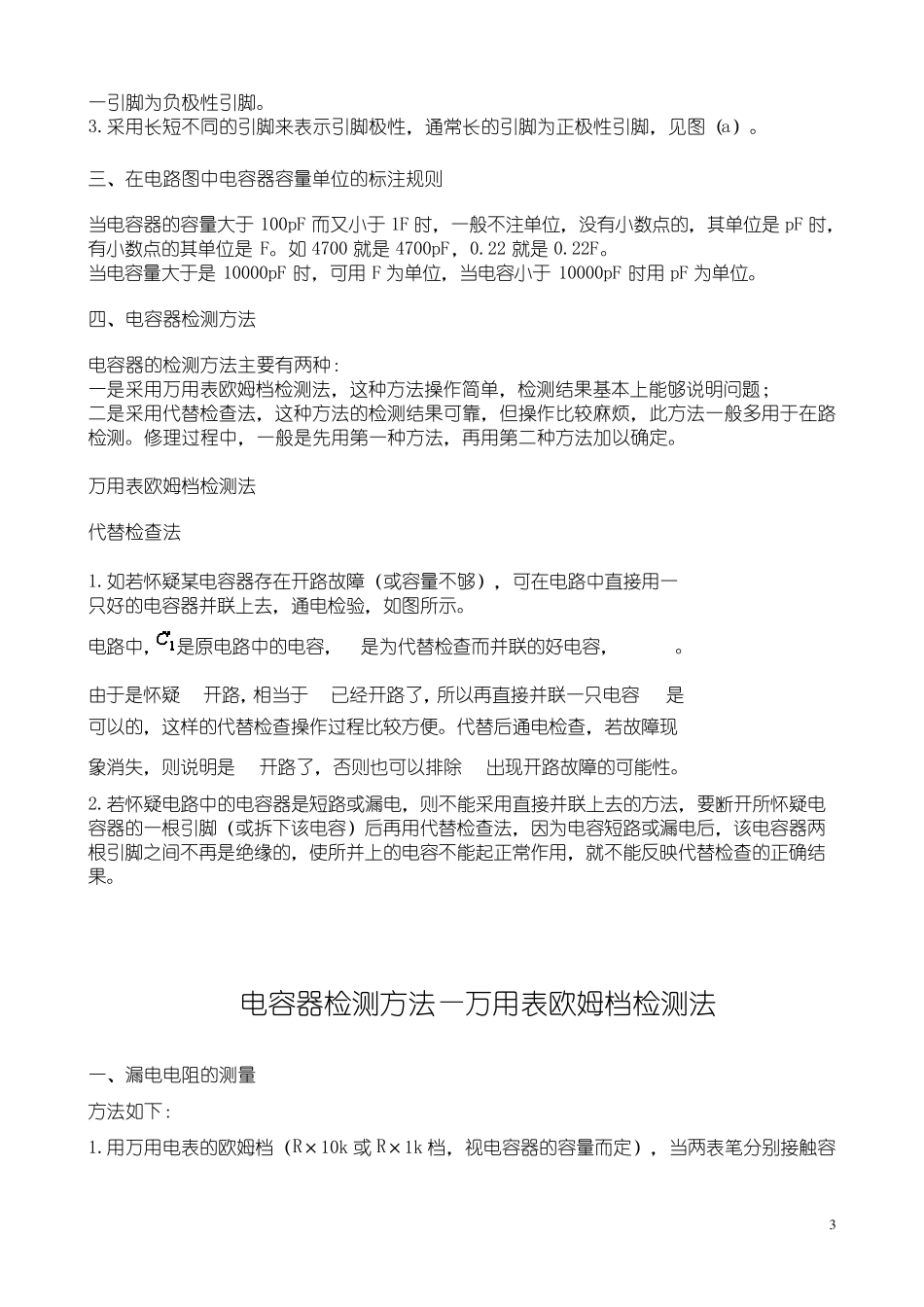

1 电阻器的识别和检测—色标 色标法是指不同颜色表示元件不同参数的方法。 在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。其中，最常用的是色环法。 色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。 下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。 如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。 如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。 下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。 图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。 判断色环电阻的第一条色环的方法 （1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。 （2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。 2 （3）第一条色环比较靠近电阻器一端引脚。 （4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。如图所示。 在识别色环电阻器时，要注意以下几点： 1.色环表中的标称阻值单位为。 2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。 3.对于一些功率大的色环电阻器，在其外表将显示出它的功率，图示色环电阻表面上的数字 2 表示为此电阻的功率为2W。 电容器的识别和检测 一、电容器的容量值标注方法 字母数字混合标法 不标单位的直接表示法 电容器容量的数码表示法 电容器的色码表示法 电容量的误差 二、有极性电解电容器的引脚极性的表示方式： 1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中...
