电饭锅原理图

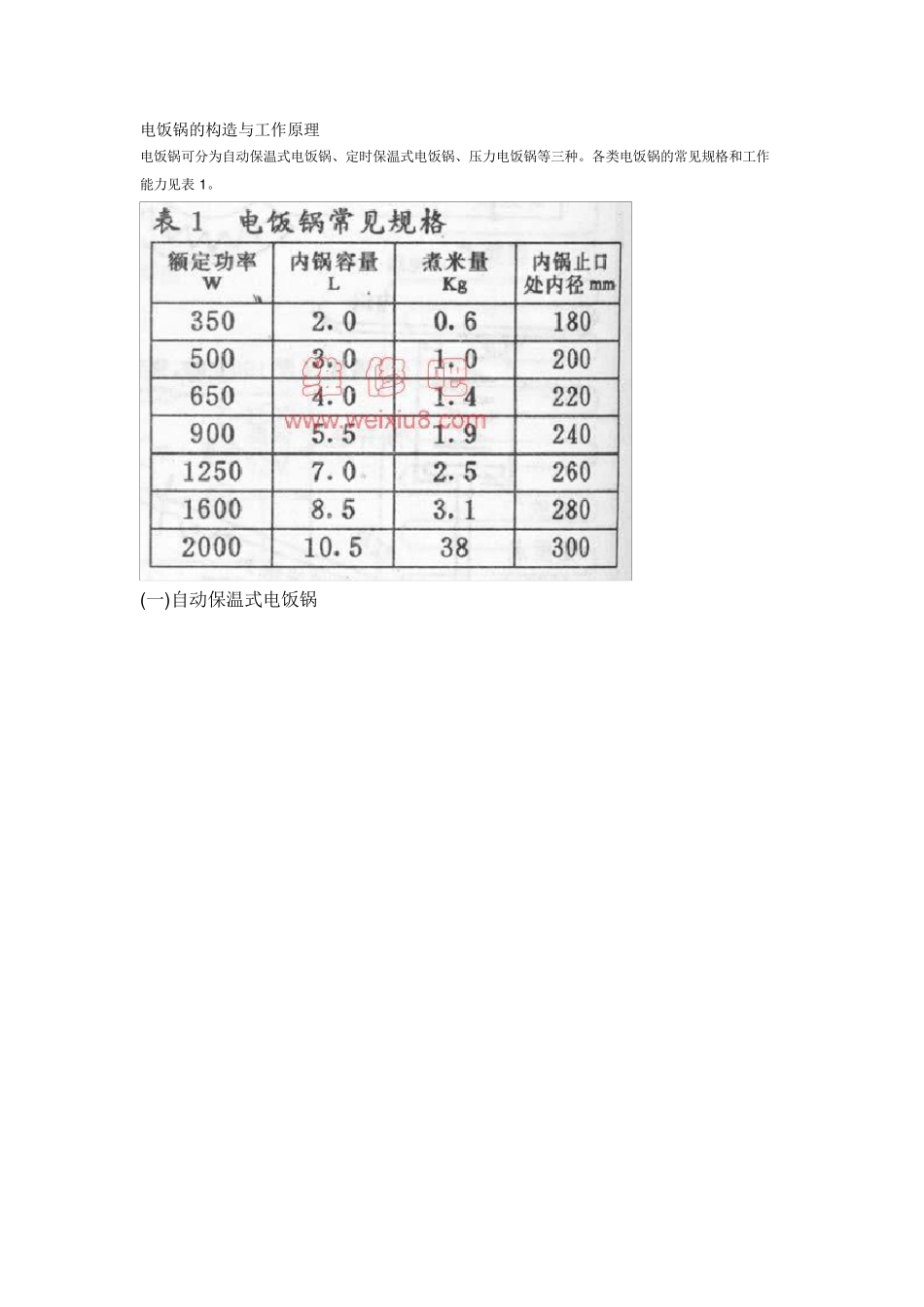

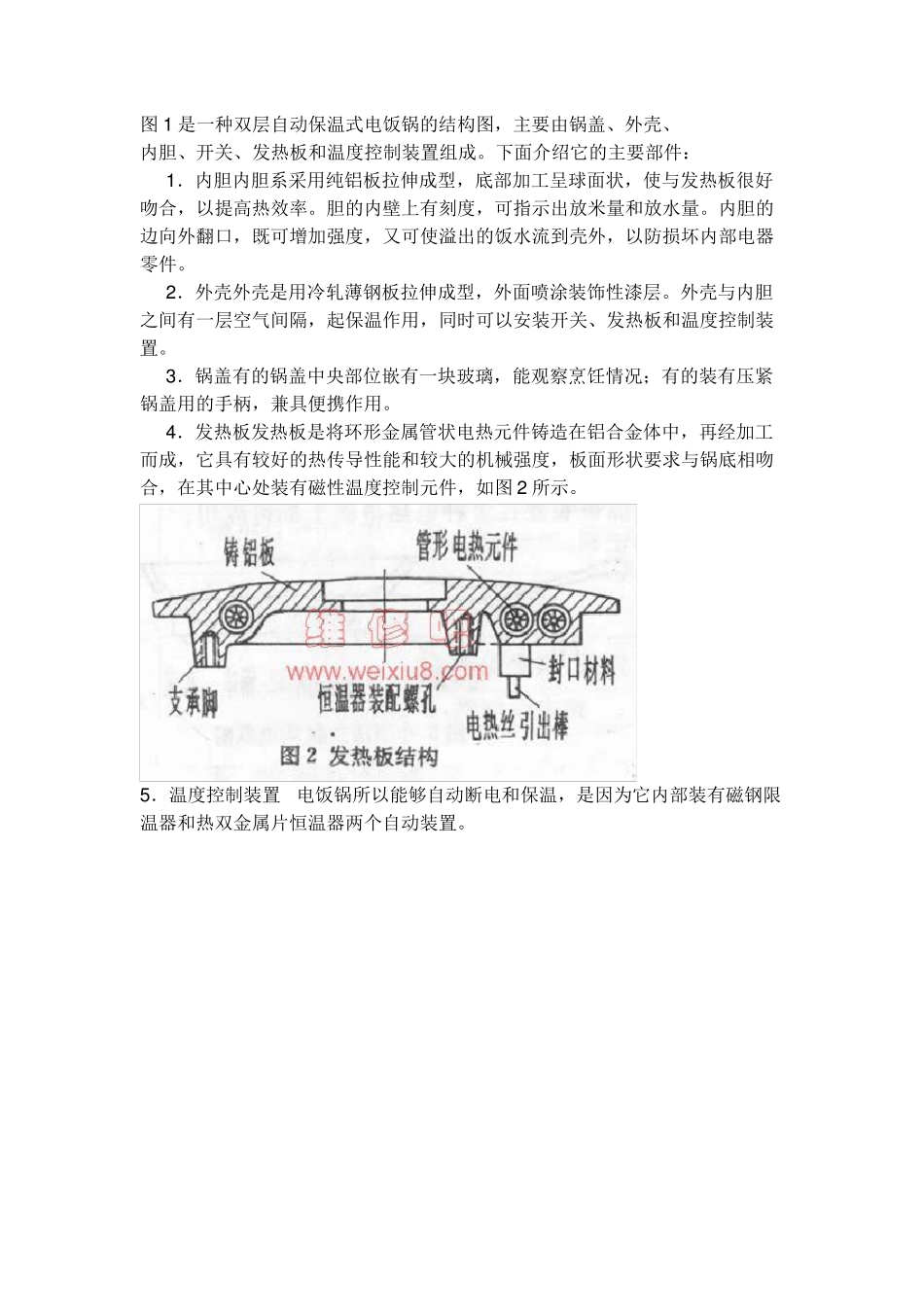

电饭锅的构造与工作原理 电饭锅可分为自动保温式电饭锅、定时保温式电饭锅、压力电饭锅等三种。各类电饭锅的常见规格和工作能力见表 1 。 (一)自动保温式电饭锅 图1 是一种双层自动保温式电饭锅的结构图，主要由锅盖、外壳、 内胆、开关、发热板和温度控制装置组成。下面介绍它的主要部件： 1 ．内胆内胆系采用纯铝板拉伸成型，底部加工呈球面状，使与发热板很好吻合，以提高热效率。胆的内壁上有刻度，可指示出放米量和放水量。内胆的边向外翻口，既可增加强度，又可使溢出的饭水流到壳外，以防损坏内部电器零件。 2 ．外壳外壳是用冷轧薄钢板拉伸成型，外面喷涂装饰性漆层。外壳与内胆之间有一层空气间隔，起保温作用，同时可以安装开关、发热板和温度控制装置。 3 ．锅盖有的锅盖中央部位嵌有一块玻璃，能观察烹饪情况；有的装有压紧锅盖用的手柄，兼具便携作用。 4 ．发热板发热板是将环形金属管状电热元件铸造在铝合金体中，再经加工而成，它具有较好的热传导性能和较大的机械强度，板面形状要求与锅底相吻合，在其中心处装有磁性温度控制元件，如图2 所示。 5 ．温度控制装置 电饭锅所以能够自动断电和保温，是因为它内部装有磁钢限温器和热双金属片恒温器两个自动装置。 磁钢限温器的动作原理，见图3。它是利用感温磁钢(软磁体)的磁性随温度的高低而变化的特性来设计的。当低温时，感温磁钢是顺磁性物质，具有磁性；当温度升到某一界限时，感温磁钢变成逆磁性物质，因而失去磁性。这个温度界限，叫做居里点。通常，居里点的温度略高于103℃。在饭煮熟前，锅内有水，所以电饭锅的内胆温度不会超过 100℃，感温磁钢仍然具有磁性。当饭熟后，内胆没有水，温度便会上升超过 100℃。此时，紧贴于内胆底面的感温磁钢温度，也随之上升到居里点而失去磁性。这样，永磁体在重力或弹簧弹力的作用下，使感温磁钢不能继续吸住它而跌落。下跌时，永磁体通过连杆作用把触点分离，于是电饭锅断电，表明米饭已经煮熟。 热双金属片恒温器的动作原理，见图4。它由两种膨胀系数不同的金属片制作，当电饭锅的温度升向时，热双金属片受热，使它向膨胀系数小的一面弯曲。弯曲时，它把两个触点分离，于是电饭锅断电，温度下降。而当温度下降到一定程度时，双金属片就收缩回复原状，两个触点重新闭合通电，如此反复作用，使电饭锅的温度，能够自动维持在 65±5℃的范围。 图5 是单按键开关的自动保温电饭锅的电气线路，这种电饭锅的工作程...
