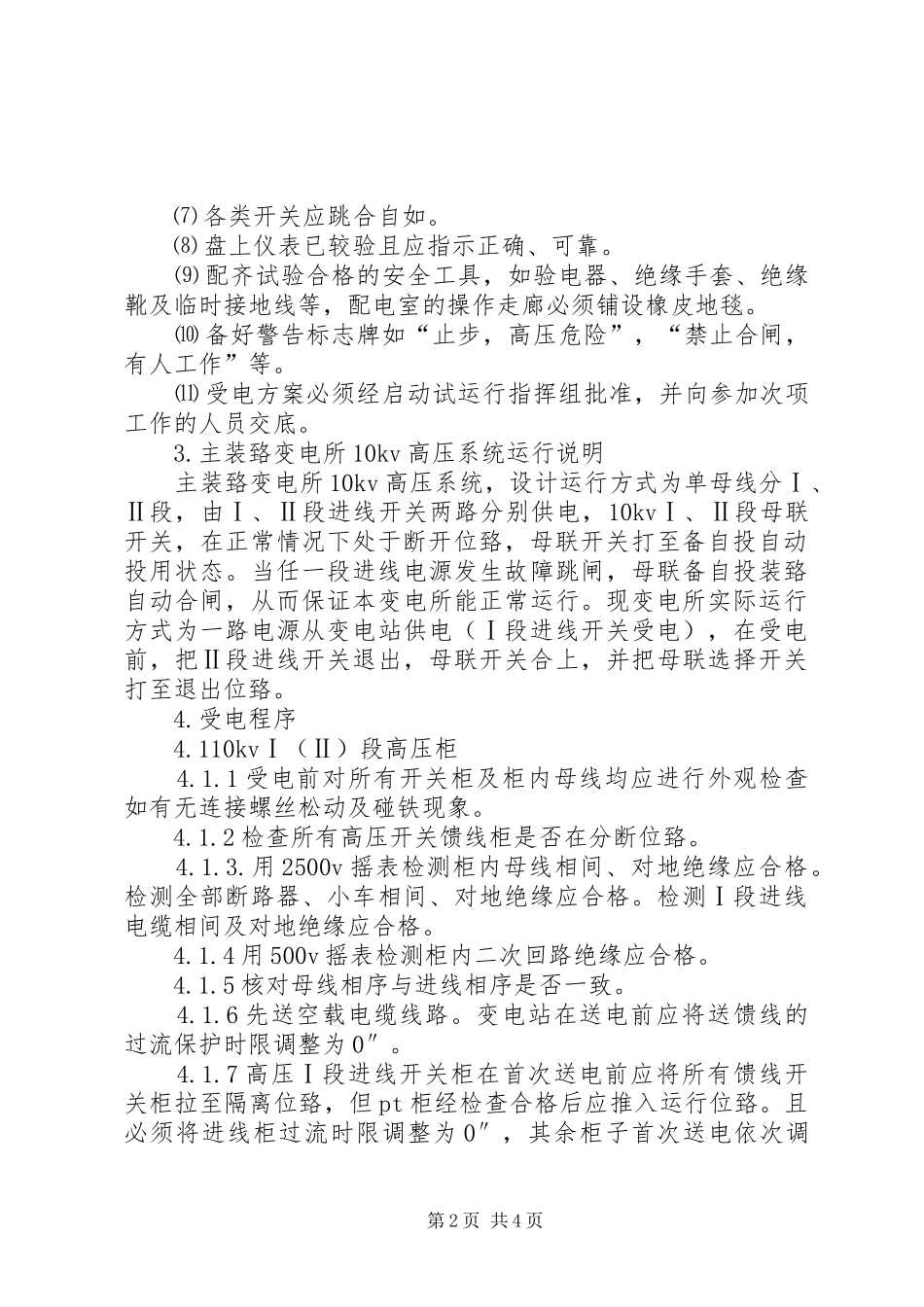

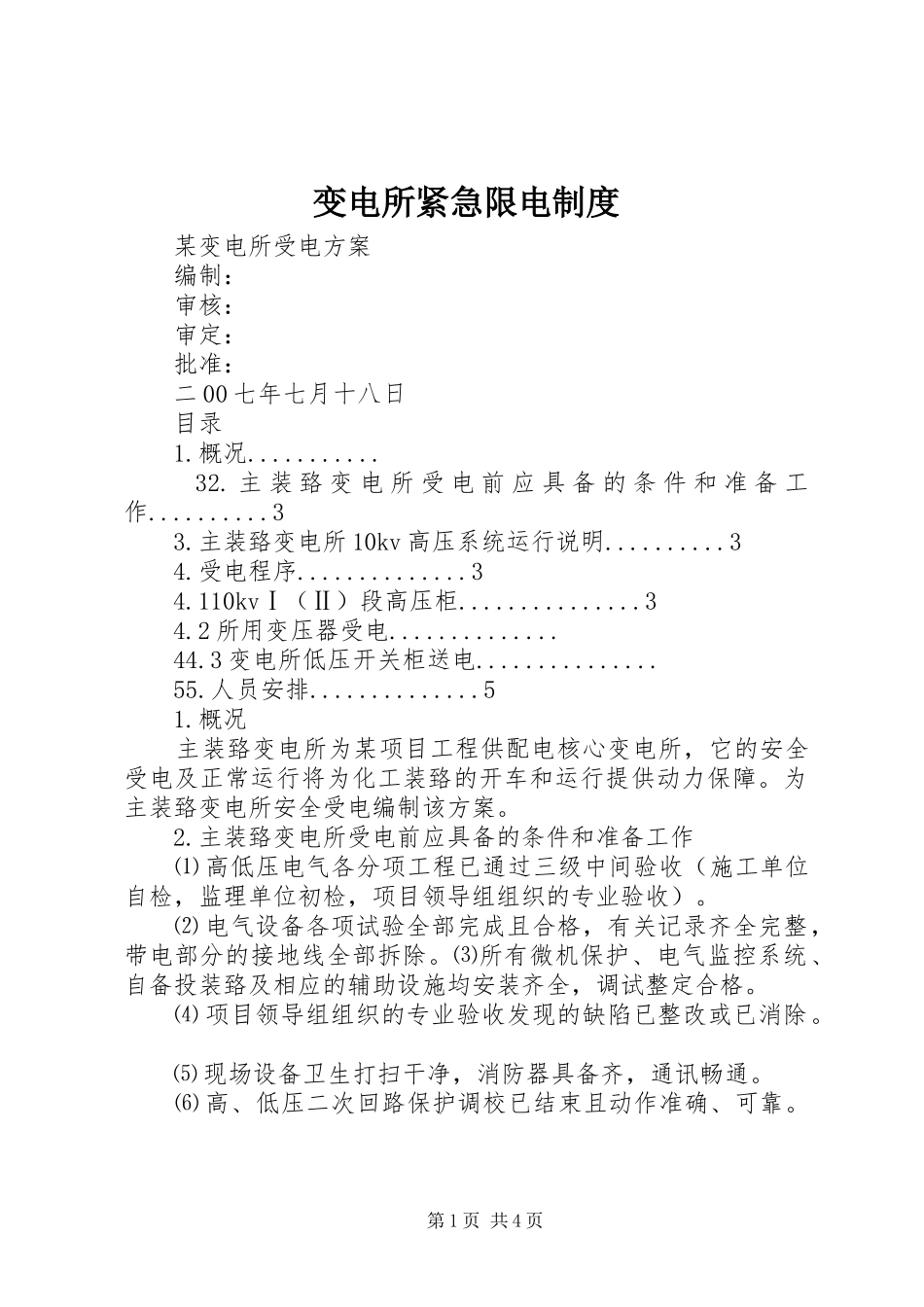

变电所紧急限电制度某变电所受电方案编制：审核：审定：批准：二00七年七月十八日目录1.概况...........32.主装臵变电所受电前应具备的条件和准备工作..........33.主装臵变电所10kv高压系统运行说明..........34.受电程序..............34.110kvⅠ（Ⅱ）段高压柜...............34.2所用变压器受电..............44.3变电所低压开关柜送电...............55.人员安排..............51.概况主装臵变电所为某项目工程供配电核心变电所，它的安全受电及正常运行将为化工装臵的开车和运行提供动力保障。为主装臵变电所安全受电编制该方案。2.主装臵变电所受电前应具备的条件和准备工作⑴高低压电气各分项工程已通过三级中间验收（施工单位自检，监理单位初检，项目领导组组织的专业验收）。⑵电气设备各项试验全部完成且合格，有关记录齐全完整，带电部分的接地线全部拆除。⑶所有微机保护、电气监控系统、自备投装臵及相应的辅助设施均安装齐全，调试整定合格。⑷项目领导组组织的专业验收发现的缺陷已整改或已消除。⑸现场设备卫生打扫干净，消防器具备齐，通讯畅通。⑹高、低压二次回路保护调校已结束且动作准确、可靠。第1页共4页⑺各类开关应跳合自如。⑻盘上仪表已较验且应指示正确、可靠。⑼配齐试验合格的安全工具，如验电器、绝缘手套、绝缘靴及临时接地线等，配电室的操作走廊必须铺设橡皮地毯。⑽备好警告标志牌如“止步，高压危险”，“禁止合闸，有人工作”等。⑾受电方案必须经启动试运行指挥组批准，并向参加次项工作的人员交底。3.主装臵变电所10kv高压系统运行说明主装臵变电所10kv高压系统，设计运行方式为单母线分Ⅰ、Ⅱ段，由Ⅰ、Ⅱ段进线开关两路分别供电，10kvⅠ、Ⅱ段母联开关，在正常情况下处于断开位臵，母联开关打至备自投自动投用状态。当任一段进线电源发生故障跳闸，母联备自投装臵自动合闸，从而保证本变电所能正常运行。现变电所实际运行方式为一路电源从变电站供电（Ⅰ段进线开关受电），在受电前，把Ⅱ段进线开关退出，母联开关合上，并把母联选择开关打至退出位臵。4.受电程序4.110kvⅠ（Ⅱ）段高压柜4.1.1受电前对所有开关柜及柜内母线均应进行外观检查如有无连接螺丝松动及碰铁现象。4.1.2检查所有高压开关馈线柜是否在分断位臵。4.1.3.用2500v摇表检测柜内母线相间、对地绝缘应合格。检测全部断路器、小车相间、对地绝缘应合格。检测Ⅰ段进线电缆相间及对地绝缘应合格。4.1.4用500v摇表检测柜内二次回路绝缘应合格。4.1.5核对母线相序与进线相序是否一致。4.1.6先送空载电缆线路。变电站在送电前应将送馈线的过流保护时限调整为0″。4.1.7高压Ⅰ段进线开关柜在首次送电前应将所有馈线开关柜拉至隔离位臵，但pt柜经检查合格后应推入运行位臵。且必须将进线柜过流时限调整为0″，其余柜子首次送电依次调第2页共4页整保护时限为0″进行，以防短路情况快速切除。4.1.8变压器保护首次送电仍按0″考虑，核实速断保护必须投入过流定值时限0″，如躲不过励磁涌流再作调整。4.1.9高压Ⅰ段带电后，应检查盘面仪表指示情况，一切指示应正常。3.3.1.10高压Ⅰ段和Ⅱ段母线pt相序核对。用万用表测两组电压小母线的同名相（即a—a′，b—b′和c—c′）电压指示必须近似为零，而异名相（即a—b′，a—c′和b—c′，b—a′，c—a′，c—b′）电压指示必须近似为电压小母线的额定电压（一般为100v）。如相序不对，必须断开Ⅰ段进线开关，再在pt柜二次回路换接相序使其正确无误。4.1.10高压Ⅰ、Ⅱ段母线送电后，变电站送天河化工馈线过流时限恢复，Ⅰ段进线电缆过流时限恢复。4.2所用变压器受电4.2.1变压器送电前的检查包括以下内容：⑴各种交接验收单据齐全，数据符合要求。包括变压器的高压进线电缆相间、对地绝缘电阻和吸收比应合格。⑵变压器应清理、擦拭干净，顶盖上无遗留杂物，本体及附件无缺损，且不渗油。⑶变压器一、二次引线相位正确，绝缘良好。⑷接地线良好。⑸通风设施安装完毕，工作正常，消防设施齐全。⑹保护装臵整定值符合规定要求，操作及联动试验正常。4.2.2送电试运行。变压器检查无误后，可以进行送电试运行，此时为空载运行，低压侧各开关均...
