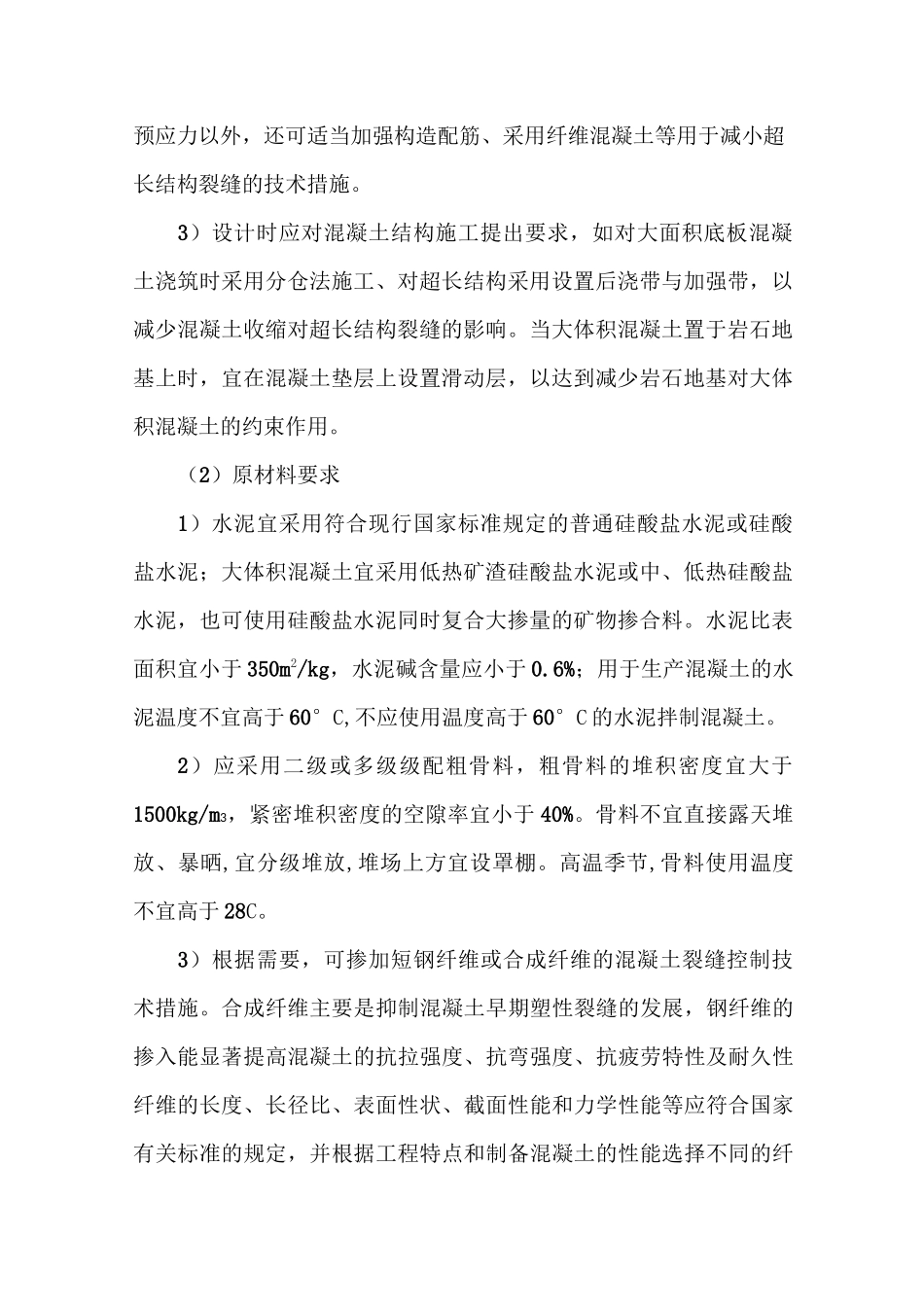

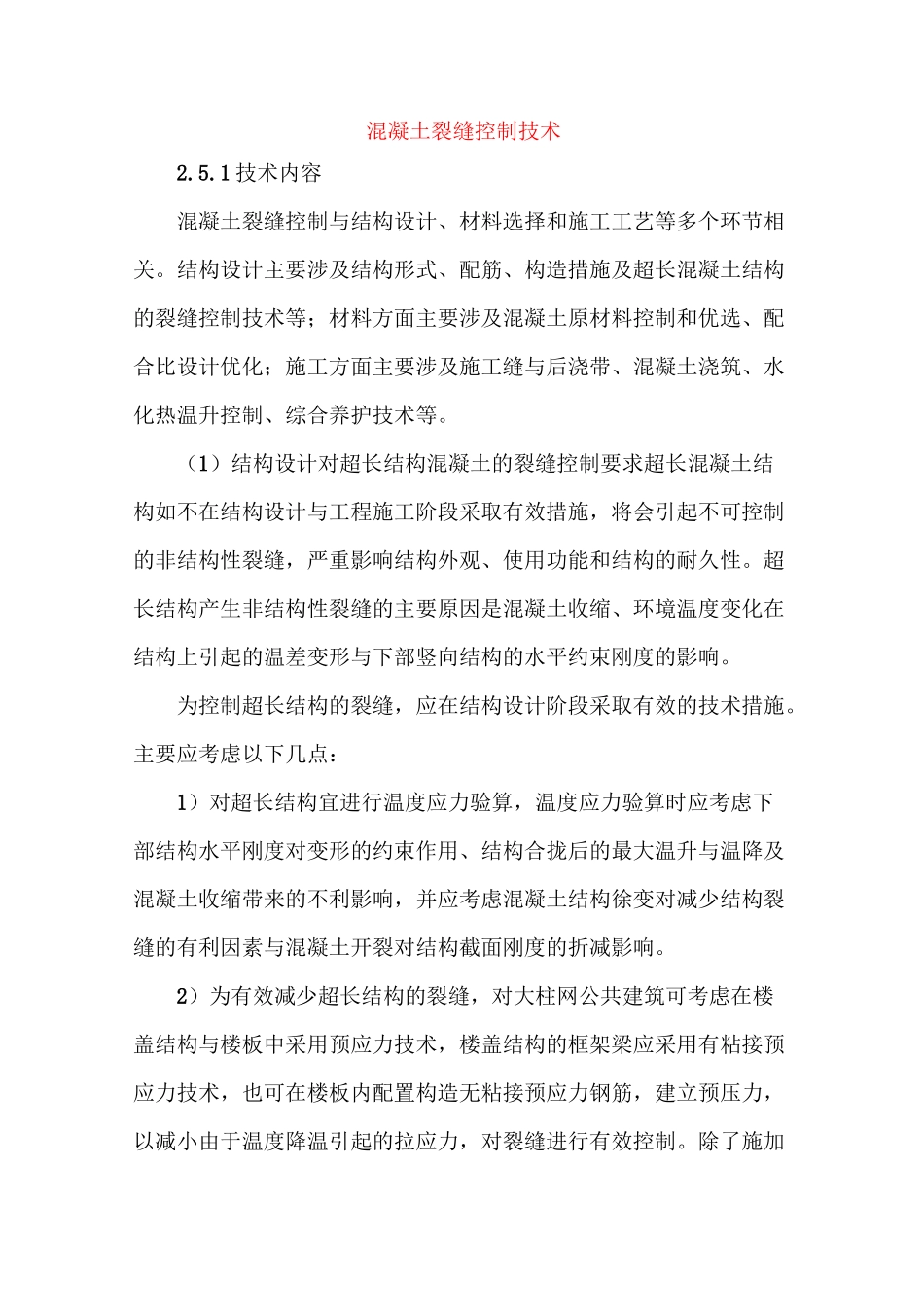

混凝土裂缝控制技术2.5.1 技术内容混凝土裂缝控制与结构设计、材料选择和施工工艺等多个环节相关。结构设计主要涉及结构形式、配筋、构造措施及超长混凝土结构的裂缝控制技术等；材料方面主要涉及混凝土原材料控制和优选、配合比设计优化；施工方面主要涉及施工缝与后浇带、混凝土浇筑、水化热温升控制、综合养护技术等。（1）结构设计对超长结构混凝土的裂缝控制要求超长混凝土结构如不在结构设计与工程施工阶段采取有效措施，将会引起不可控制的非结构性裂缝，严重影响结构外观、使用功能和结构的耐久性。超长结构产生非结构性裂缝的主要原因是混凝土收缩、环境温度变化在结构上引起的温差变形与下部竖向结构的水平约束刚度的影响。为控制超长结构的裂缝，应在结构设计阶段采取有效的技术措施。主要应考虑以下几点：1）对超长结构宜进行温度应力验算，温度应力验算时应考虑下部结构水平刚度对变形的约束作用、结构合拢后的最大温升与温降及混凝土收缩带来的不利影响，并应考虑混凝土结构徐变对减少结构裂缝的有利因素与混凝土开裂对结构截面刚度的折减影响。2）为有效减少超长结构的裂缝，对大柱网公共建筑可考虑在楼盖结构与楼板中采用预应力技术，楼盖结构的框架梁应采用有粘接预应力技术，也可在楼板内配置构造无粘接预应力钢筋，建立预压力，以减小由于温度降温引起的拉应力，对裂缝进行有效控制。除了施加预应力以外，还可适当加强构造配筋、采用纤维混凝土等用于减小超长结构裂缝的技术措施。3）设计时应对混凝土结构施工提出要求，如对大面积底板混凝土浇筑时采用分仓法施工、对超长结构采用设置后浇带与加强带，以减少混凝土收缩对超长结构裂缝的影响。当大体积混凝土置于岩石地基上时，宜在混凝土垫层上设置滑动层，以达到减少岩石地基对大体积混凝土的约束作用。（2）原材料要求1）水泥宜采用符合现行国家标准规定的普通硅酸盐水泥或硅酸盐水泥；大体积混凝土宜采用低热矿渣硅酸盐水泥或中、低热硅酸盐水泥，也可使用硅酸盐水泥同时复合大掺量的矿物掺合料。水泥比表面积宜小于 350m2/kg，水泥碱含量应小于 0.6%；用于生产混凝土的水泥温度不宜高于 60°C,不应使用温度高于 60°C 的水泥拌制混凝土。2）应采用二级或多级级配粗骨料，粗骨料的堆积密度宜大于1500kg/m3，紧密堆积密度的空隙率宜小于 40%。骨料不宜直接露天堆放、暴晒,宜分级堆放,堆场上方宜设罩棚。高温季节,骨料使用温度不宜高于 28C。3）根据需要，可掺加短钢...
