低压电气机、电加热器及电动执行机构检查接线安装施工技术交底VIP专享

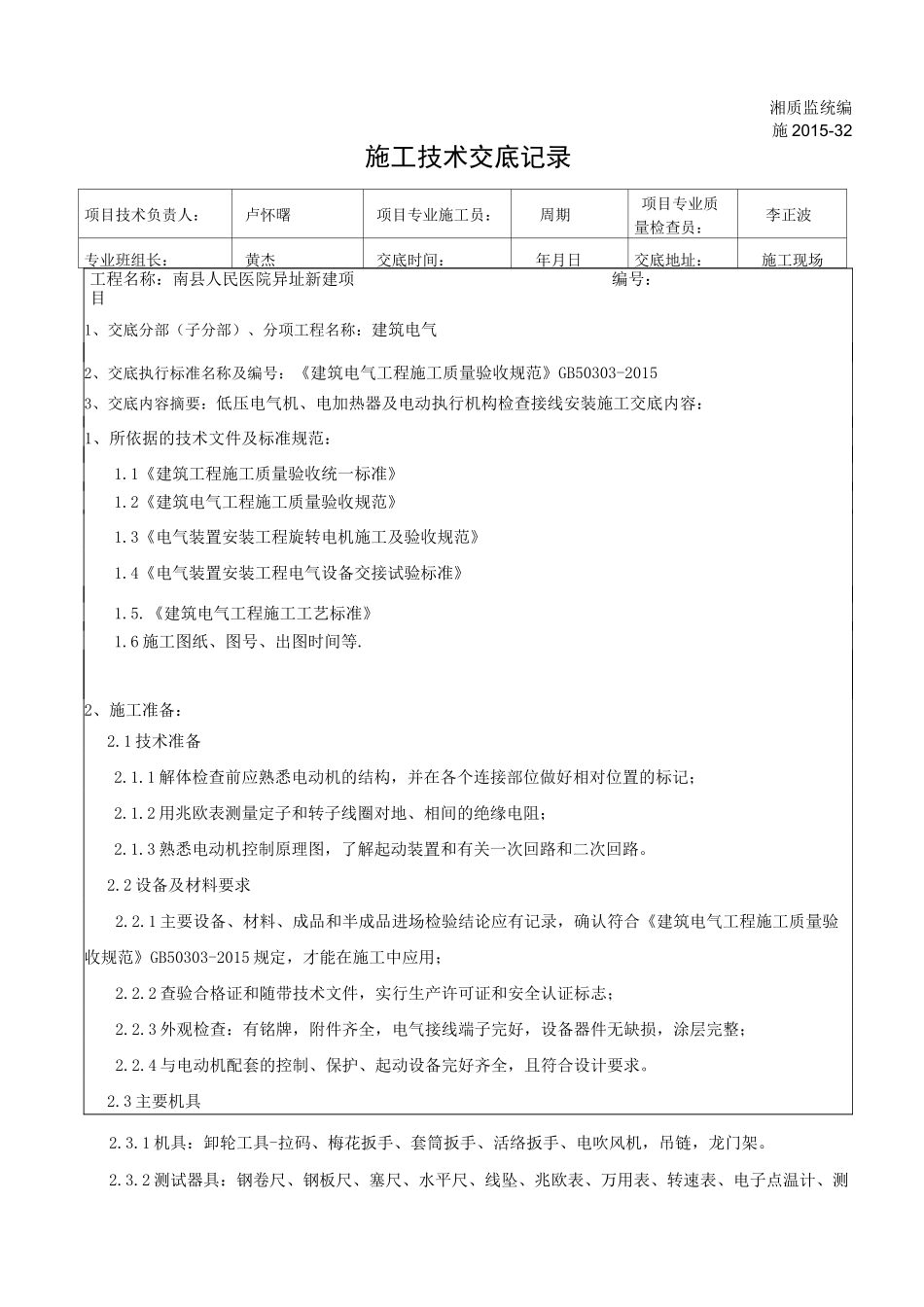

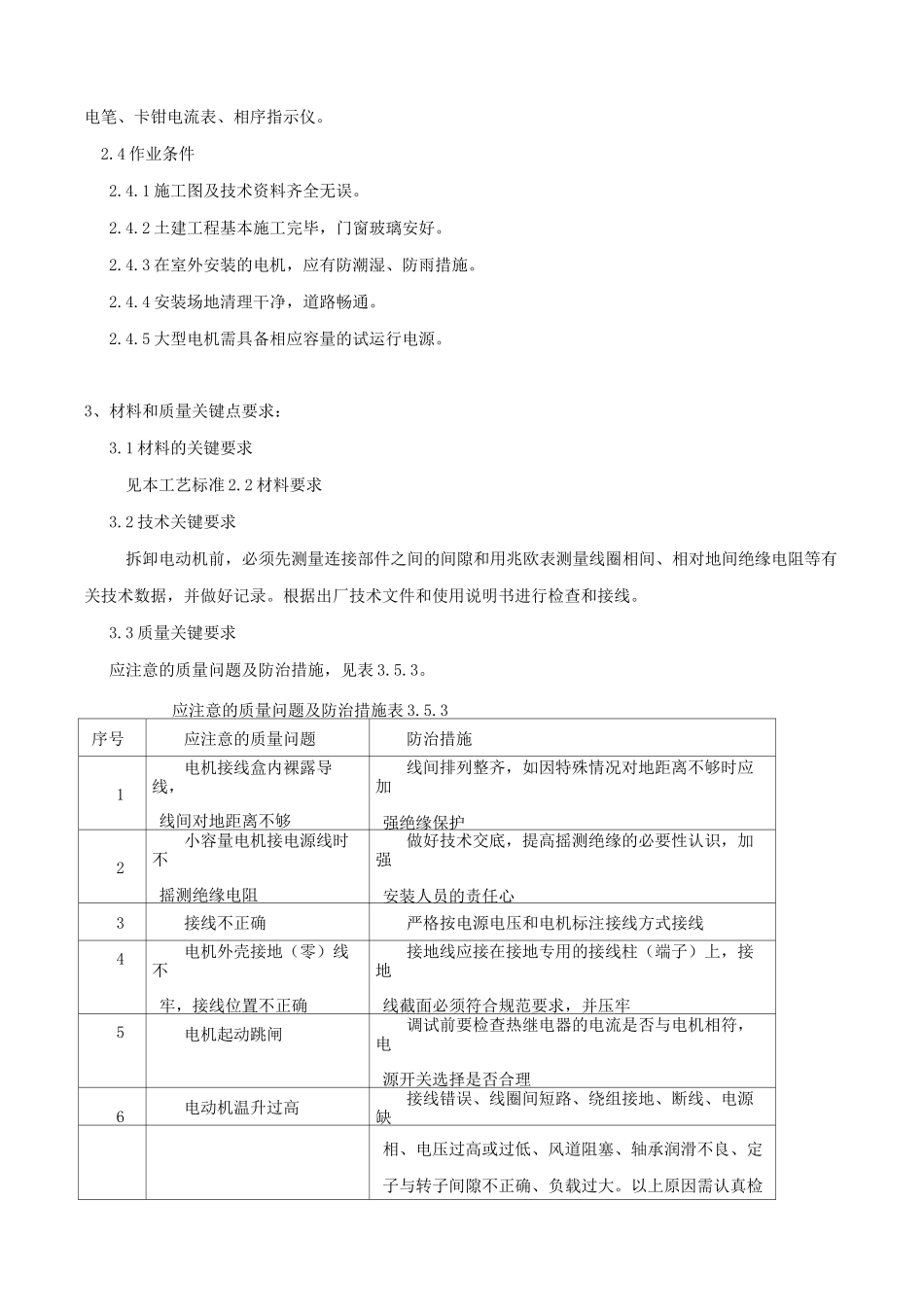

湘质监统编施 2015-32施工技术交底记录项目技术负责人：卢怀曙项目专业施工员：周期项目专业质量检查员：李正波专业班组长：黄杰交底时间：年月日交底地址：施工现场1、交底分部（子分部）、分项工程名称：建筑电气2、交底执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-20153、交底内容摘要：低压电气机、电加热器及电动执行机构检查接线安装施工交底内容：1、所依据的技术文件及标准规范：1.1《建筑工程施工质量验收统一标准》1.2《建筑电气工程施工质量验收规范》1.3《电气装置安装工程旋转电机施工及验收规范》1.4《电气装置安装工程电气设备交接试验标准》1.5.《建筑电气工程施工工艺标准》1.6 施工图纸、图号、出图时间等.2、施工准备：2.1 技术准备2.1.1 解体检查前应熟悉电动机的结构，并在各个连接部位做好相对位置的标记；2.1.2 用兆欧表测量定子和转子线圈对地、相间的绝缘电阻；2.1.3 熟悉电动机控制原理图，了解起动装置和有关一次回路和二次回路。2.2 设备及材料要求2.2.1 主要设备、材料、成品和半成品进场检验结论应有记录，确认符合《建筑电气工程施工质量验收规范》GB50303-2015 规定，才能在施工中应用；2.2.2 查验合格证和随带技术文件，实行生产许可证和安全认证标志；2.2.3 外观检查：有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整；2.2.4 与电动机配套的控制、保护、起动设备完好齐全，且符合设计要求。2.3 主要机具2.3.1 机具：卸轮工具-拉码、梅花扳手、套筒扳手、活络扳手、电吹风机，吊链，龙门架。2.3.2 测试器具：钢卷尺、钢板尺、塞尺、水平尺、线坠、兆欧表、万用表、转速表、电子点温计、测工程名称：南县人民医院异址新建项目编号：电笔、卡钳电流表、相序指示仪。2.4 作业条件2.4.1 施工图及技术资料齐全无误。2.4.2 土建工程基本施工完毕，门窗玻璃安好。2.4.3 在室外安装的电机，应有防潮湿、防雨措施。2.4.4 安装场地清理干净，道路畅通。2.4.5 大型电机需具备相应容量的试运行电源。3、材料和质量关键点要求：3.1 材料的关键要求见本工艺标准 2.2 材料要求3.2 技术关键要求拆卸电动机前，必须先测量连接部件之间的间隙和用兆欧表测量线圈相间、相对地间绝缘电阻等有关技术数据，并做好记录。根据出厂技术文件和使用说明书进行检查和接线。3.3 质量关键要求应注意的质量问题及防治措施，见表 3.5.3。应注意的质量问题及防治措施表 3.5.3序号应...
