直流他励电动机实验报告

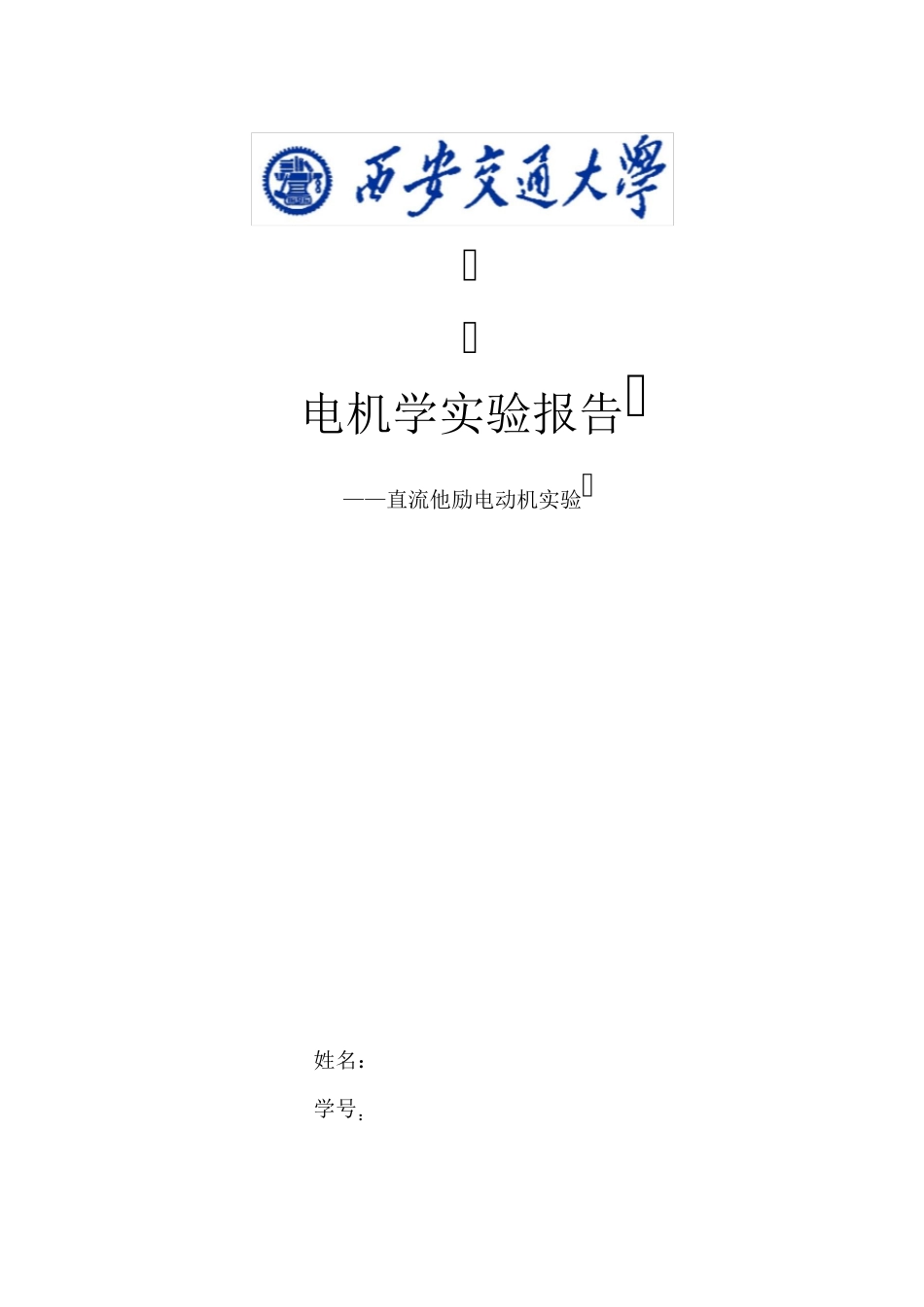

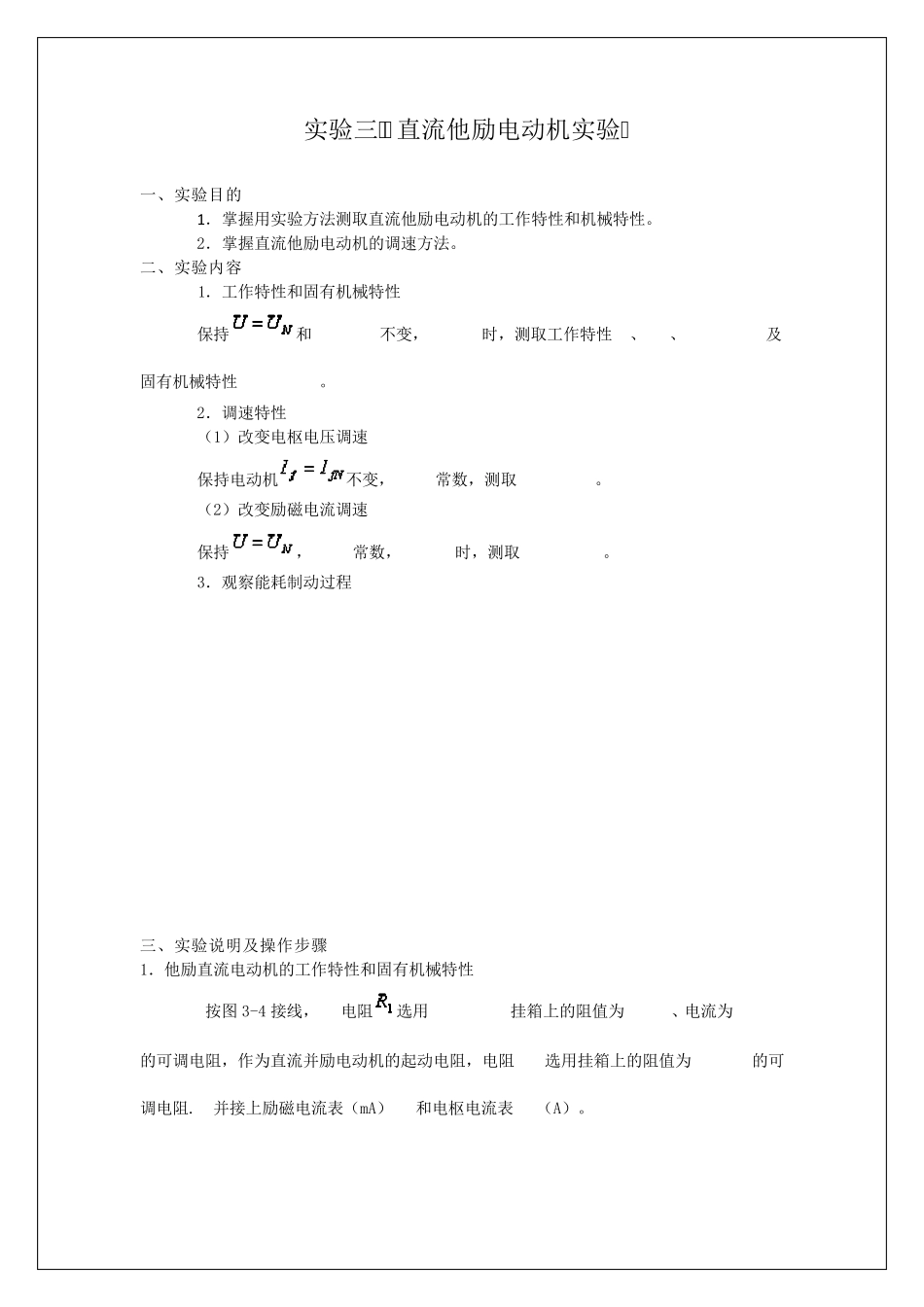

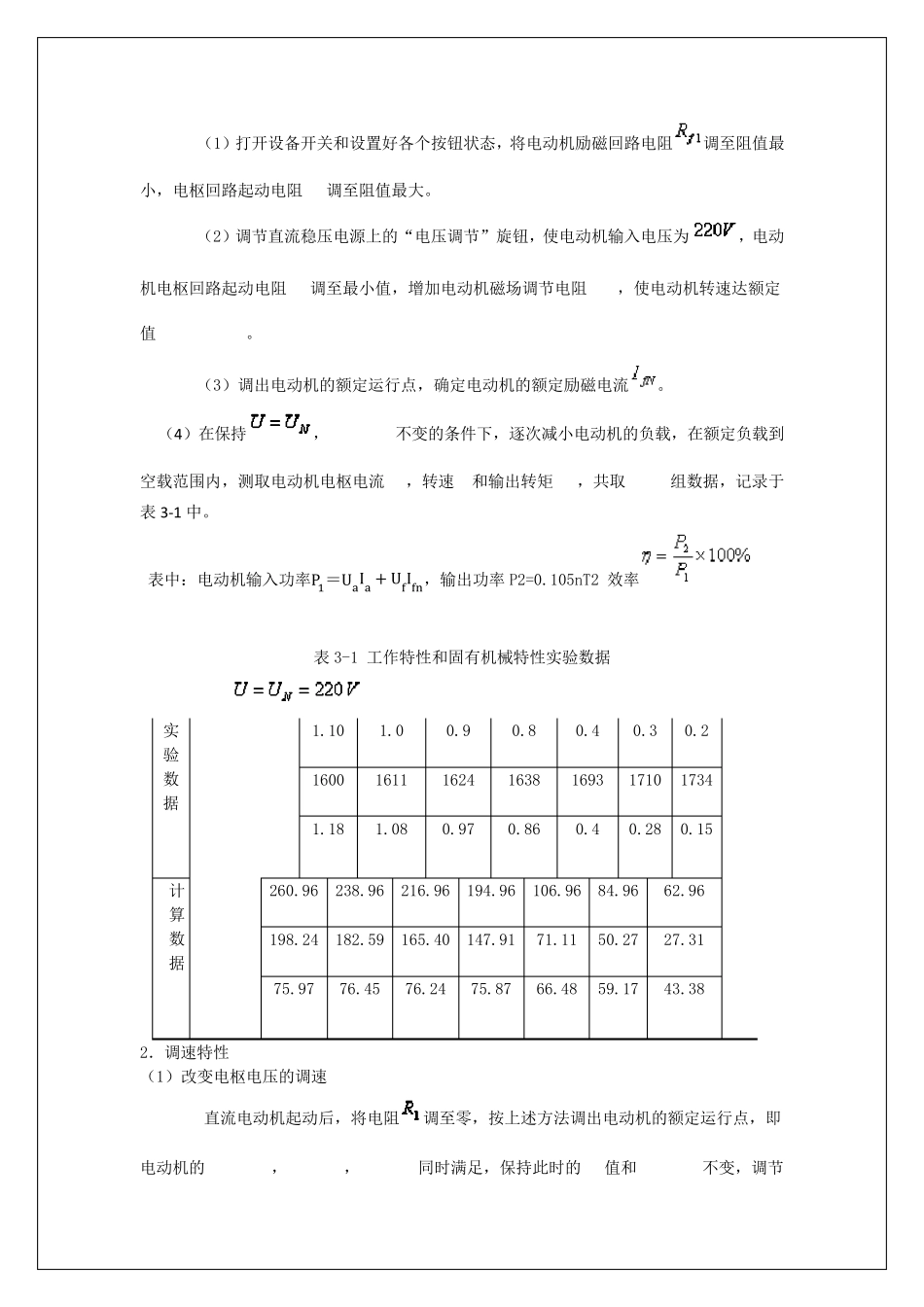

电机学实验报告 ——直流他励电动机实验 姓名：*** 学号：********** 实验三 直流他励电动机实验 一、实验目的 1 ．掌握用实验方法测取直流他励电动机的工作特性和机械特性。 2．掌握直流他励电动机的调速方法。 二、实验内容 1．工作特性和固有机械特性 保持和不变，时，测取工作特性、、及固有机械特性。 2．调速特性 （1）改变电枢电压调速 保持电动机不变，常数，测取。 （2）改变励磁电流调速 保持，常数，时，测取。 3．观察能耗制动过程 三、实验说明及操作步骤 1．他励直流电动机的工作特性和固有机械特性 按图 3-4 接线， 电阻选用挂箱上的阻值为、电流为的可调电阻，作为直流并励电动机的起动电阻，电阻选用挂箱上的阻值为的可调电阻. 并接上励磁电流表（mA）和电枢电流表（A）。 （1）打开设备开关和设置好各个按钮状态，将电动机励磁回路电阻调至阻值最小，电枢回路起动电阻调至阻值最大。 （2）调节直流稳压电源上的“电压调节”旋钮，使电动机输入电压为，电动机电枢回路起动电阻调至最小值，增加电动机磁场调节电阻，使电动机转速达额定值。 （3）调出电动机的额定运行点，确定电动机的额定励磁电流。 （4）在保持，不变的条件下，逐次减小电动机的负载，在额定负载到空载范围内，测取电动机电枢电流，转速和输出转矩，共取组数据，记录于表 3-1 中。 表中：电动机输入功率P1＝UaIa + UfIfn ，输出功率 P2=0.105nT2 效率 表 3-1 工作特性和固有机械特性实验数据 实 验 数 据 1.10 1.0 0.9 0.8 0.4 0.3 0.2 1600 1611 1624 1638 1693 1710 1734 1.18 1.08 0.97 0.86 0.4 0.28 0.15 计 算 数 据 260.96 238.96 216.96 194.96 106.96 84.96 62.96 198.24 182.59 165.40 147.91 71.11 50.27 27.31 75.97 76.45 76.24 75.87 66.48 59.17 43.38 2．调速特性 （1）改变电枢电压的调速 直流电动机起动后，将电阻调至零，按上述方法调出电动机的额定运行点，即电动机的， ， 同时满足，保持此时的值和不变，调节直流稳压电源上的“电压调节”旋钮，使电枢两端电压减小，测取电动机的电枢电压、转速和电枢电流，从至范围内，共取组数据，记录于表 3-2中。 表 3-2 改变电枢端电压调速实验数据 200 190 170 150 130 110 100 1442 1370 1205 1042 877 717 635 1.11 1.12 1.11 1.11 1.11 1.12 1.11 （2）改变励磁电流...
