直流电动机电枢串联电阻调速过程设计

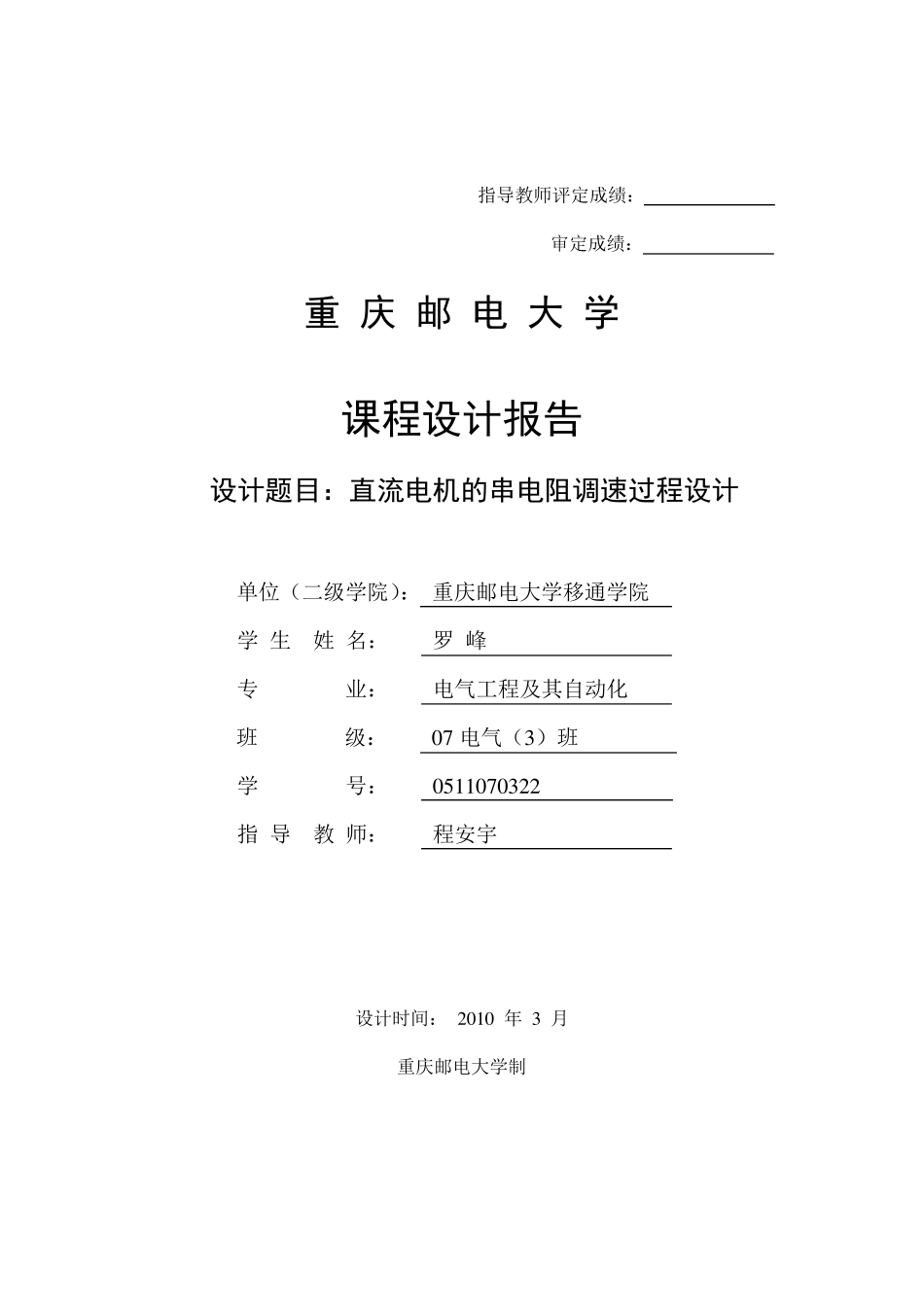

指导教师评定成绩： 审定成绩： 重 庆 邮 电 大 学 课程设计报告 设计题目：直流电机的串电阻调速过程设计 单位（二级学院）： 重庆邮电大学移通学院 学 生 姓 名： 罗 峰 专 业： 电气工程及其自动化 班 级： 0 7 电气（3 ）班 学 号： 0 5 1 1 0 7 0 3 2 2 指 导 教 师： 程安宇 设计时间： 2 0 1 0 年 3 月 重庆邮电大学制 课 程 设 计 任 务 书 一、设计题目 直流电机的串电阻调速过程设计 二、设计任务和要求 1. 熟练直流电机的机械特性和电气特性； 2. 根据图片提示，综合运用知识分析直流电机的运行过程； 3. 计算每个阶段变化过程中的阻值对系统的影响； 4. 推导出每个速度变化过程中电阻值的公式； 5. 根据以下直流电动机特性 Pn=85KW Uan=380V Ian=176A Nn=1450r/min 欲用电枢串电阻启动，启动级数初步为 3 级 1) 选择启动电流 I1,切换电流 I2 和切换电流 I3 2) 求出起切电流比 3) 求出启动时电枢电路的总电阻 Ram 4) 求出启动级数 m 5) 重新计算，校验 I2,I3 6) 求出各级总电阻 7) 求出各级启动电阻 8) 结论 9) 提交整个设计报告和测试报告 目 录 一、直流电动机的综述……………………4 二、他励直流电动机………………………5 三、设计内容………………………………12 四、结论……………………………………14 五、心得体会………………………………16 六、参考文献………………………………17 一、 综述 直流电动机因其良好的调速性能而在电力拖动中得到广泛应用。直流电动机按励磁方式分为永磁、他励和自励3 类,其中自励又分为并励、串励和复励3 种。 直流电动机 - 特点： (一)调速性能好。所谓“调速性能”，是指电动机在一定负载的条件下，根据需要，人为地改变电动机的转速。直流电动机可以在重负载条件下，实现均匀、平滑的无级调速，而且调速范围较宽。 (二)起动力矩大。可以均匀而经济地实现转速调节。因此，凡是在重负载下起动或要求均匀调节转速的机械，例如大型可逆轧钢机、卷扬机、电力机车、电车等，都用直流电动机拖动。 直流电动机 – 工作原理： 如上图（a）所示，则有直流电流从电刷 A 流入，经过线圈 abcd，从电刷 B 流出，根据电磁力定律，载流导体 ab 和 cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。如果转子转...
