直流系统绝缘降低的危害及解决的方法

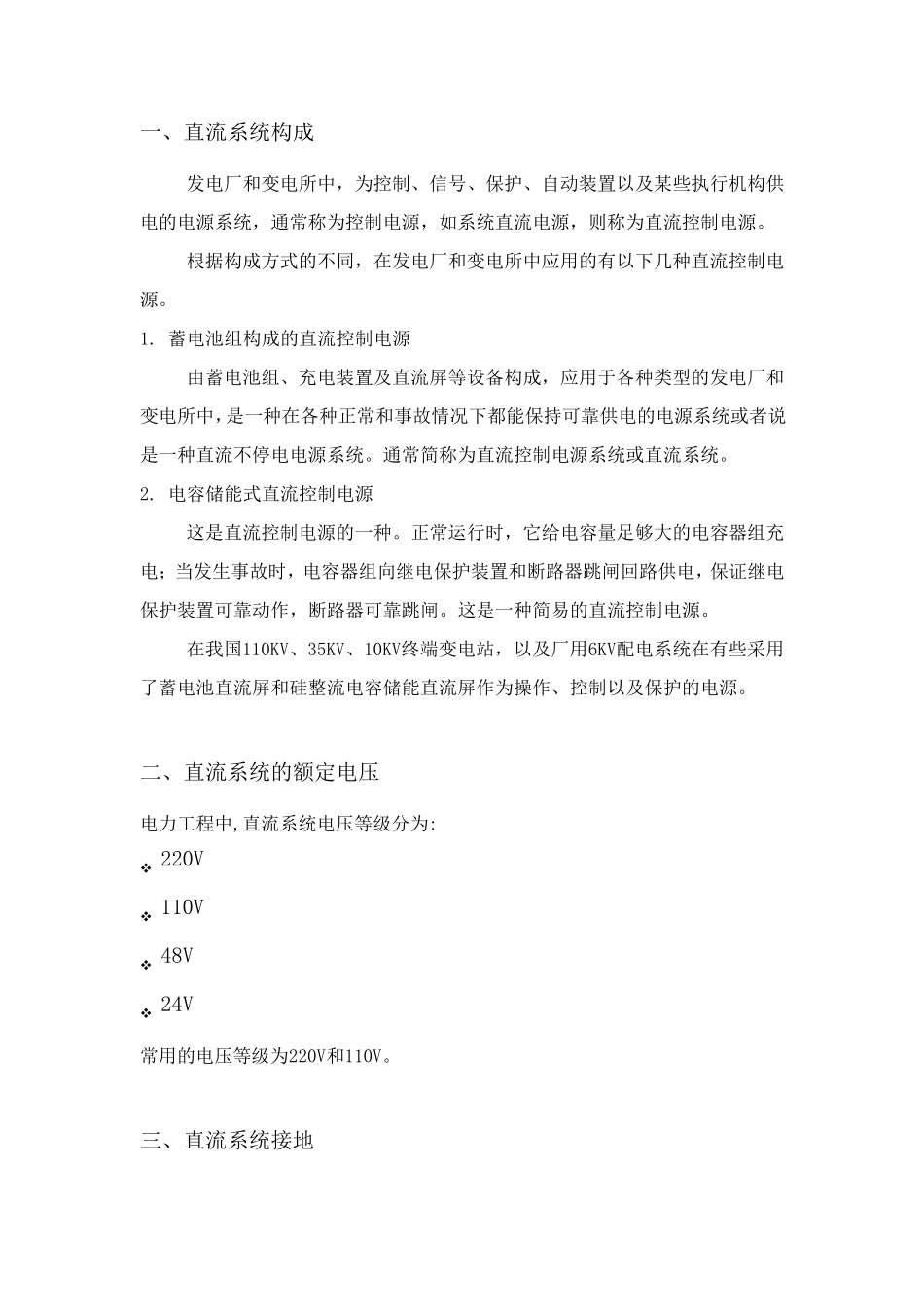

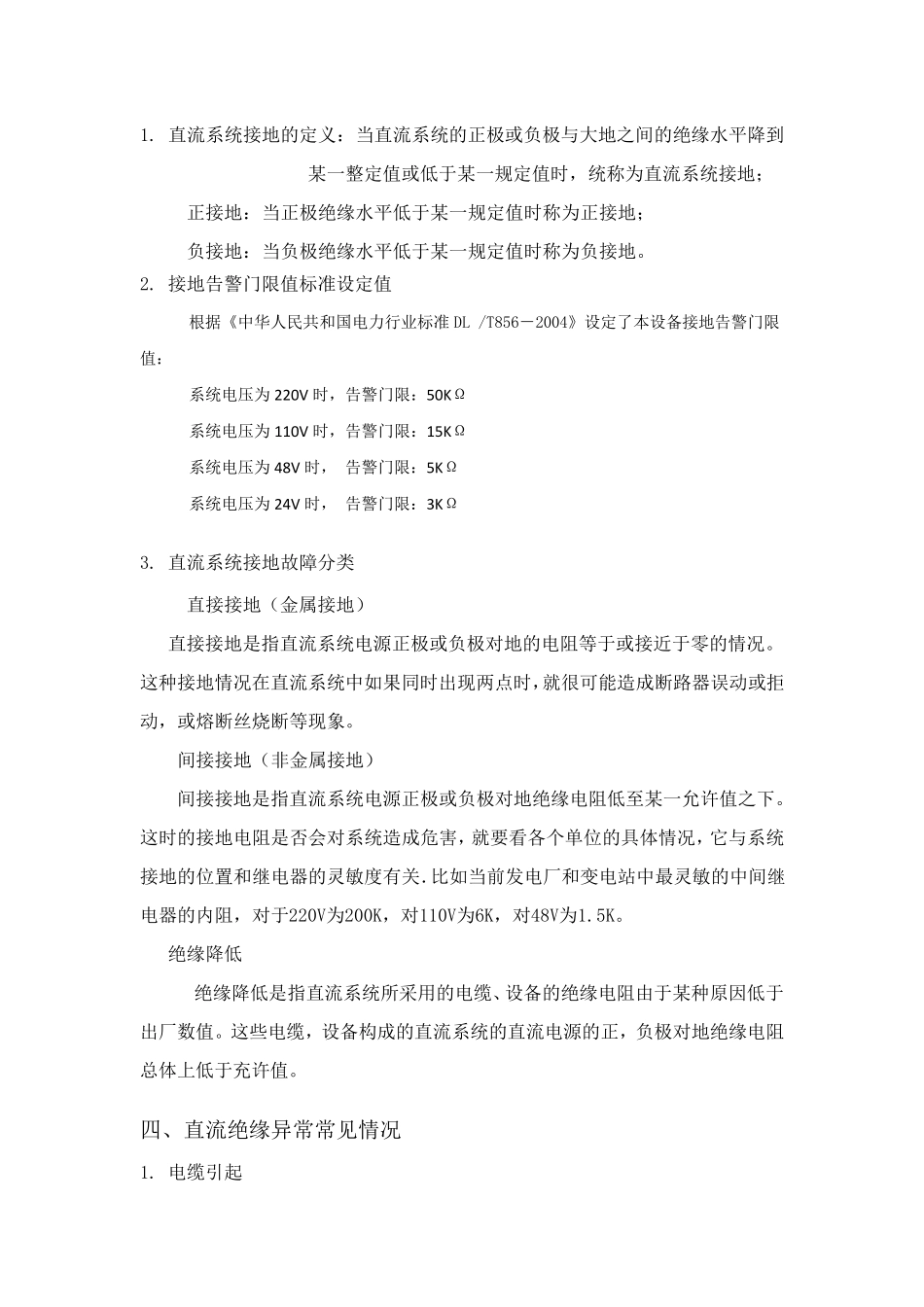

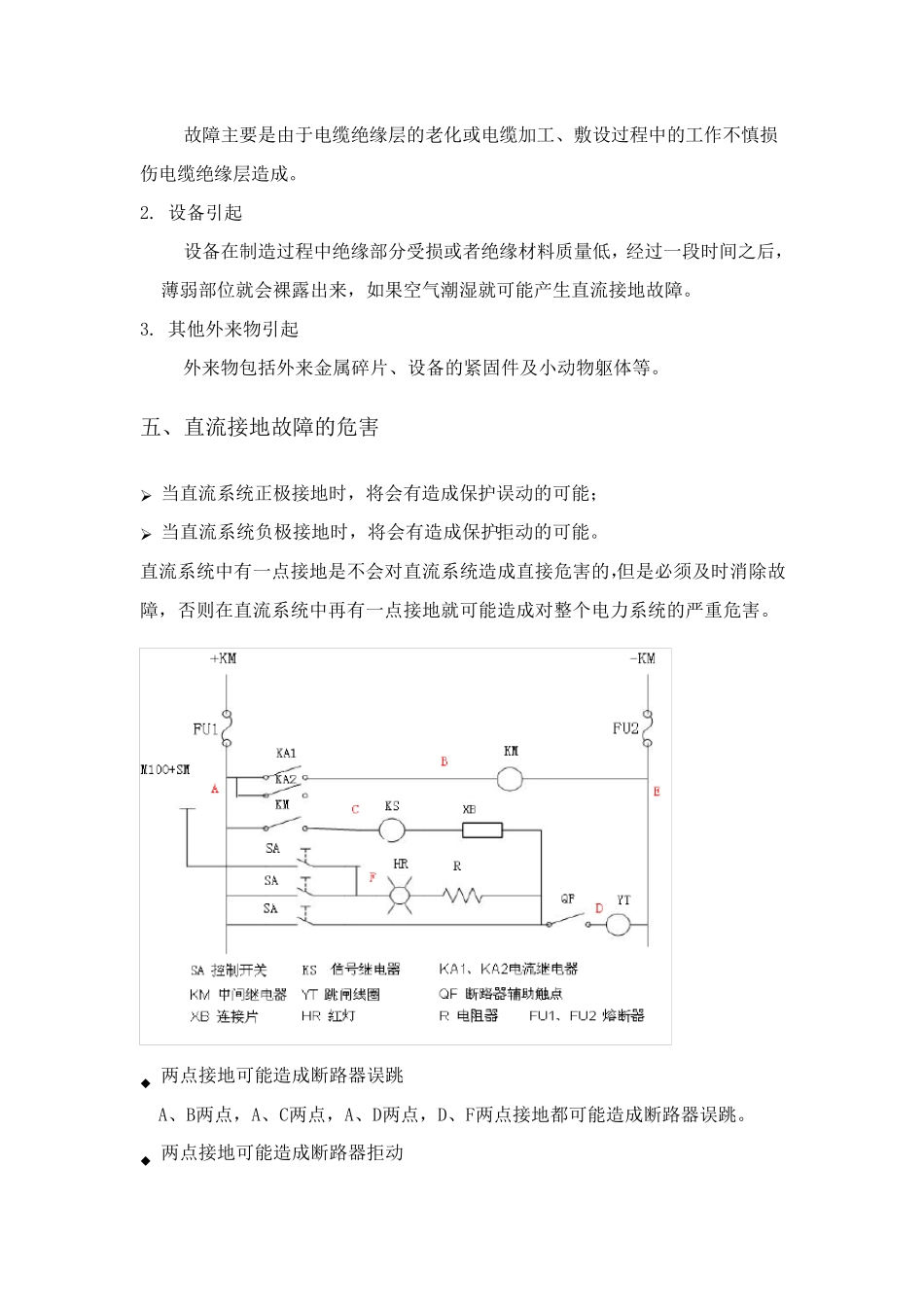

一、直流系统构成 发电厂和变电所中，为控制、信号、保护、自动装置以及某些执行机构供电的电源系统，通常称为控制电源，如系统直流电源，则称为直流控制电源。 根据构成方式的不同，在发电厂和变电所中应用的有以下几种直流控制电源。 1. 蓄电池组构成的直流控制电源 由蓄电池组、充电装置及直流屏等设备构成，应用于各种类型的发电厂和变电所中，是一种在各种正常和事故情况下都能保持可靠供电的电源系统或者说是一种直流不停电电源系统。通常简称为直流控制电源系统或直流系统。 2. 电容储能式直流控制电源 这是直流控制电源的一种。正常运行时，它给电容量足够大的电容器组充电；当发生事故时，电容器组向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。这是一种简易的直流控制电源。 在我国110KV、35KV、10KV终端变电站，以及厂用6KV配电系统在有些采用了蓄电池直流屏和硅整流电容储能直流屏作为操作、控制以及保护的电源。 二、直流系统的额定电压 电力工程中,直流系统电压等级分为: ❖ 220V ❖ 110V ❖ 48V ❖ 24V 常用的电压等级为220V和110V。 三、直流系统接地 1. 直流系统接地的定义：当直流系统的正极或负极与大地之间的绝缘水平降到某一整定值或低于某一规定值时，统称为直流系统接地； 正接地：当正极绝缘水平低于某一规定值时称为正接地； 负接地：当负极绝缘水平低于某一规定值时称为负接地。 2. 接地告警门限值标准设定值 根据《中华人民共和国电力行业标准DL /T856－2004》设定了本设备接地告警门限值： 系统电压为220V 时，告警门限：50KΩ 系统电压为110V 时，告警门限：15KΩ 系统电压为48V 时， 告警门限：5KΩ 系统电压为24V 时， 告警门限：3KΩ 3. 直流系统接地故障分类 直接接地（金属接地） 直接接地是指直流系统电源正极或负极对地的电阻等于或接近于零的情况。这种接地情况在直流系统中如果同时出现两点时，就很可能造成断路器误动或拒动，或熔断丝烧断等现象。 间接接地（非金属接地） 间接接地是指直流系统电源正极或负极对地绝缘电阻低至某一允许值之下。这时的接地电阻是否会对系统造成危害，就要看各个单位的具体情况，它与系统接地的位置和继电器的灵敏度有关．比如当前发电厂和变电站中最灵敏的中间继电器的内阻，对于220V为200K，对110V为6K，对48V为1.5K。 绝缘降低 绝缘降低是指直流系统所采用的电缆、设备的绝缘电阻由于...
