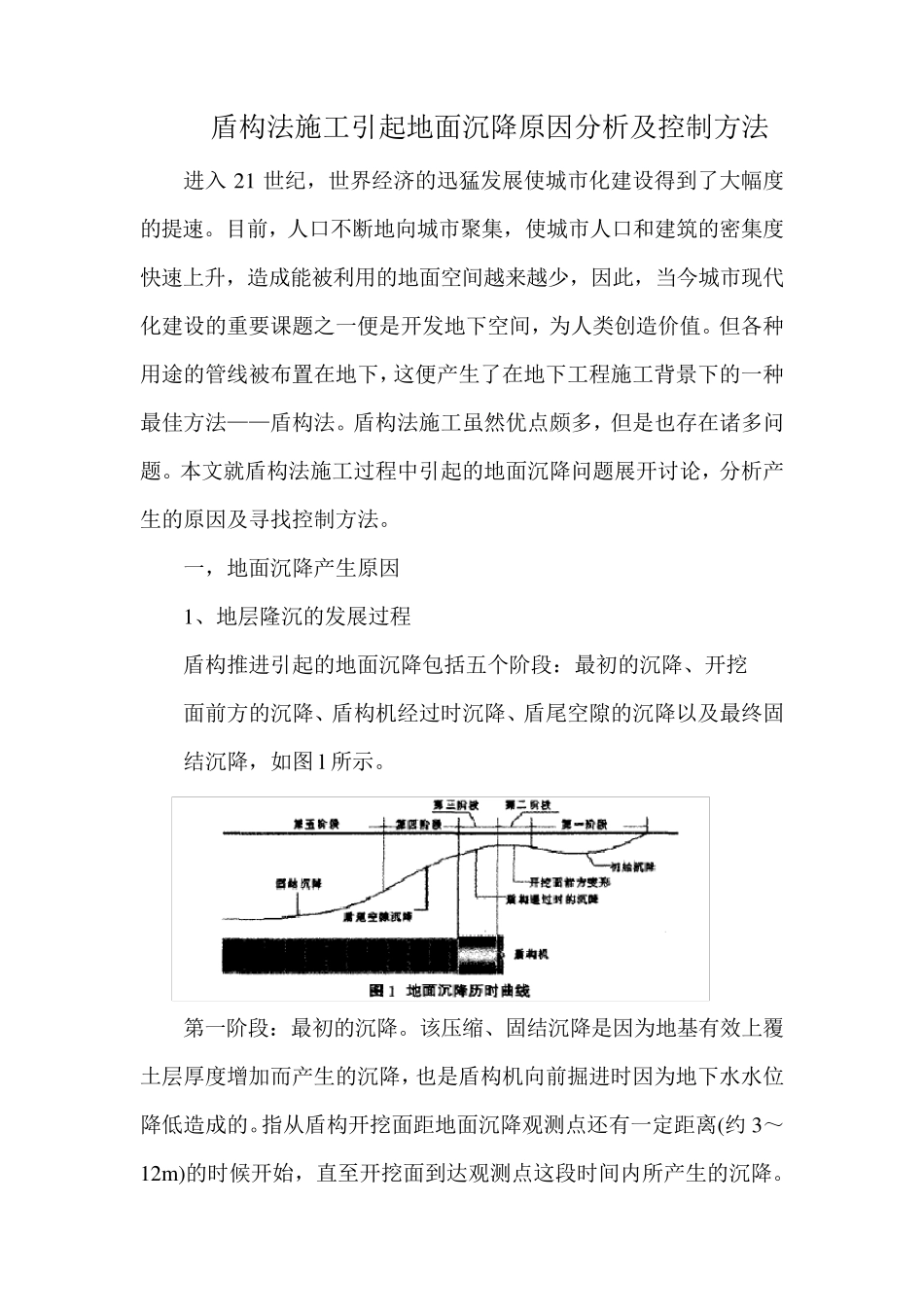

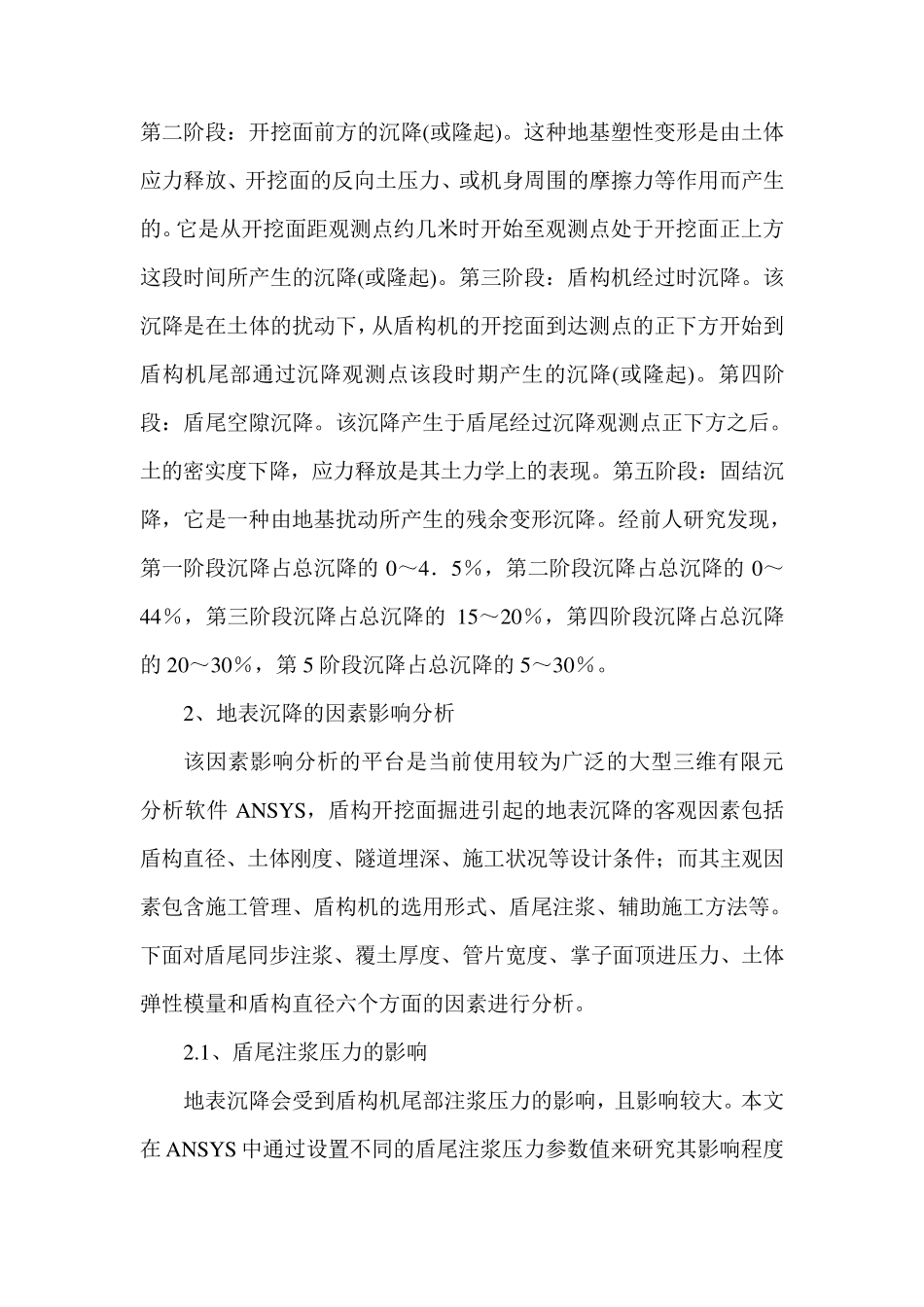

盾构法施工引起地面沉降原因分析及控制方法 进入21 世纪,世界经济的迅猛发展使城市化建设得到了大幅度的提速。目前,人口不断地向城市聚集,使城市人口和建筑的密集度快速上升,造成能被利用的地面空间越来越少,因此,当今城市现代化建设的重要课题之一便是开发地下空间,为人类创造价值。但各种用途的管线被布置在地下,这便产生了在地下工程施工背景下的一种最佳方法——盾构法。盾构法施工虽然优点颇多,但是也存在诸多问题。本文就盾构法施工过程中引起的地面沉降问题展开讨论,分析产生的原因及寻找控制方法。 一,地面沉降产生原因 1、地层隆沉的发展过程 盾构推进引起的地面沉降包括五个阶段:最初的沉降、开挖 面前方的沉降、盾构机经过时沉降、盾尾空隙的沉降以及最终固 结沉降,如图 l 所示。 第一阶段:最初的沉降。该压缩、固结沉降是因为地基有效上覆土层厚度增加而产生的沉降,也是盾构机向前掘进时因为地下水水位降低造成的。指从盾构开挖面距地面沉降观测点还有一定距离(约 3~12m )的时候开始,直至开挖面到达观测点这段时间内所产生的沉降。第二阶段:开挖面前方的沉降(或隆起)。这种地基塑性变形是由土体应力释放、开挖面的反向土压力、或机身周围的摩擦力等作用而产生的。它是从开挖面距观测点约几米时开始至观测点处于开挖面正上方这段时间所产生的沉降(或隆起)。第三阶段:盾构机经过时沉降。该沉降是在土体的扰动下,从盾构机的开挖面到达测点的正下方开始到盾构机尾部通过沉降观测点该段时期产生的沉降(或隆起)。第四阶段:盾尾空隙沉降。该沉降产生于盾尾经过沉降观测点正下方之后。土的密实度下降,应力释放是其土力学上的表现。第五阶段:固结沉降,它是一种由地基扰动所产生的残余变形沉降。经前人研究发现,第一阶段沉降占总沉降的0~4.5%,第二阶段沉降占总沉降的0~44%,第三阶段沉降占总沉降的15~20%,第四阶段沉降占总沉降的20~30%,第5 阶段沉降占总沉降的5~30%。 2、地表沉降的因素影响分析 该因素影响分析的平台是当前使用较为广泛的大型三维有限元分析软件 ANSY S,盾构开挖面掘进引起的地表沉降的客观因素包括盾构直径、土体刚度、隧道埋深、施工状况等设计条件;而其主观因素包含施工管理、盾构机的选用形式、盾尾注浆、辅助施工方法等。下面对盾尾同步注浆、覆土厚度、管片宽度、掌子面顶进压力、土体弹性模量和盾构直径六个方面的因素进行分析。 2.1、盾尾注浆压力的影响 ...
