真空断路器的试验项目

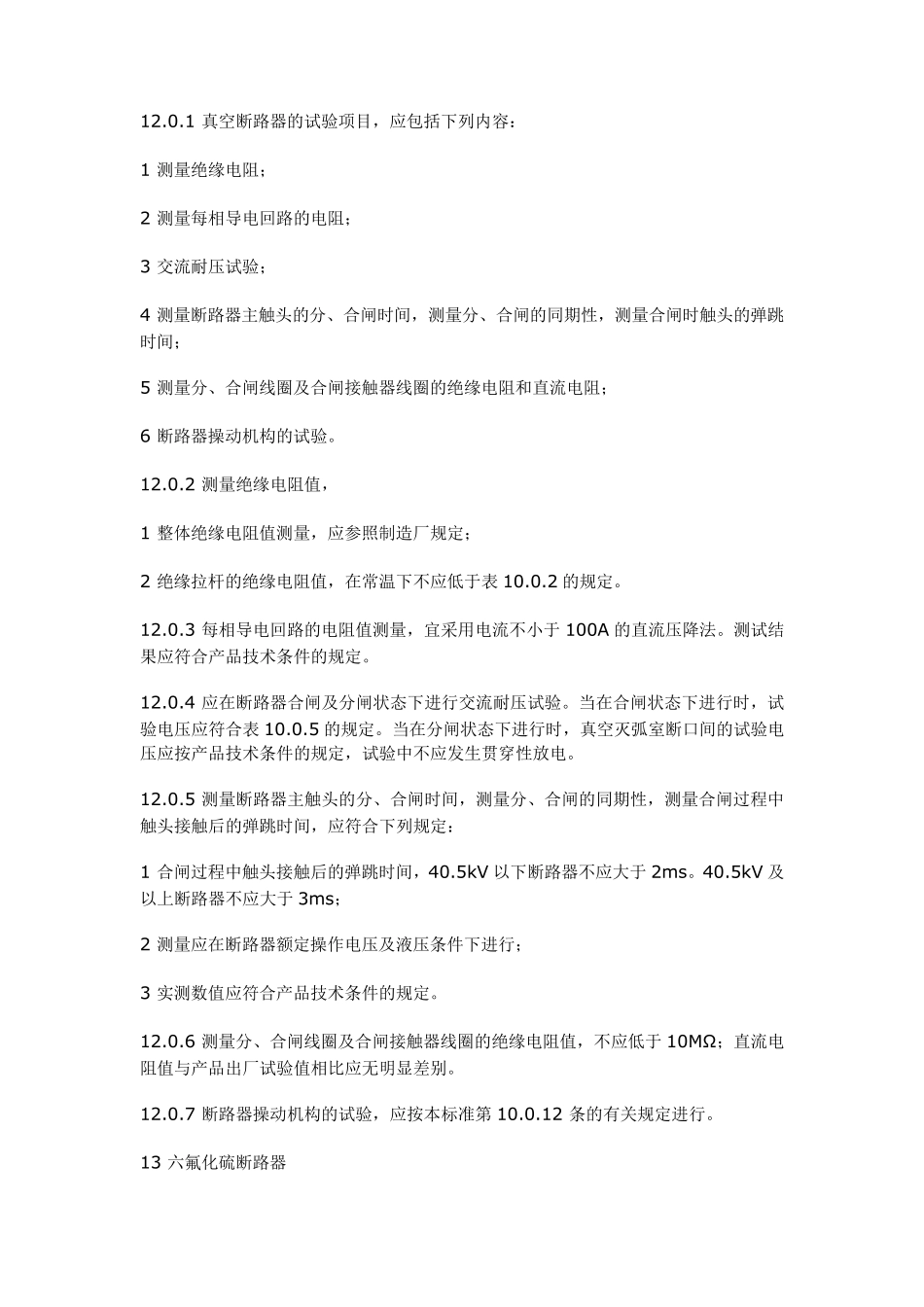

真空断路器的试验项目_第1页
1/6
真空断路器的试验项目_第2页
2/6
真空断路器的试验项目_第3页
3/6
12.0.1 真空断路器的试验项目,应包括下列内容: 1 测量绝缘电阻; 2 测量每相导电回路的电阻; 3 交流耐压试验; 4 测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸时触头的弹跳时间; 5 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻; 6 断路器操动机构的试验。 12.0.2 测量绝缘电阻值, 1 整体绝缘电阻值测量,应参照制造厂规定; 2 绝缘拉杆的绝缘电阻值,在常温下不应低于表 10.0.2 的规定。 12.0.3 每相导电回路的电阻值测量,宜采用电流不小于 100A 的直流压降法。测试结果应符合产品技术条件的规定。 12.0.4 应在断路器合闸及分闸状态下进行交流耐压试验。当在合闸状态下进行时,试验电压应符合表 10.0.5 的规定。当在分闸状态下进行时,真空灭弧室断口间的试验电压应按产品技术条件的规定,试验中不应发生贯穿性放电。 12.0.5 测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸过程中触头接触后的弹跳时间,应符合下列规定: 1 合闸过程中触头接触后的弹跳时间,40.5kV 以下断路器不应大于 2ms。40.5kV 及以上断路器不应大于 3ms; 2 测量应在断路器额定操作电压及液压条件下进行; 3 实测数值应符合产品技术条件的规定。 12.0.6 测量分、合闸线圈及合闸接触器线圈的绝缘电阻值,不应低于 10MΩ ;直流电阻值与产品出厂试验值相比应无明显差别。 12.0.7 断路器操动机构的试验,应按本标准第 10.0.12 条的有关规定进行。 13 六氟化硫断路器 13.0.1 六氟化硫(SF6) 断路器试验项目,应包括下列内容: 1 测量绝缘电阻; 2 测量每相导电回路的电阻; 3 交流耐压试验; 4 断路器均压电容器的试验; 5 测量断路器的分、合闸时间; 6 测量断路器的分、合闸速度; 7 测量断路器主、辅触头分、合闸的同期性及配合时间; 8 测量断路器合闸电阻的投入时间及电阻值; 9 测量断路器分、合闸线圈绝缘电阻及直流电阻; 10 断路器操动机构的试验; 11 套管式电流互感器的试验; 12 测量断路器内 SF6 气体的含水量; 13 密封性试验; 14 气体密度继电器、压力表和压力动作阀的检查。 13.0.2 测量断路器的绝缘电阻值: 整体绝缘电阻值测量,应参照制造厂规定。 13.0.3 每相导电回路的电阻值测量,宜采用电流不小于 100A 的直流压降法。测试结果应符合产品技术条件的规定。 13.0.4 交流耐压试验,应符合下列规定:...
