眼图测量基础知识

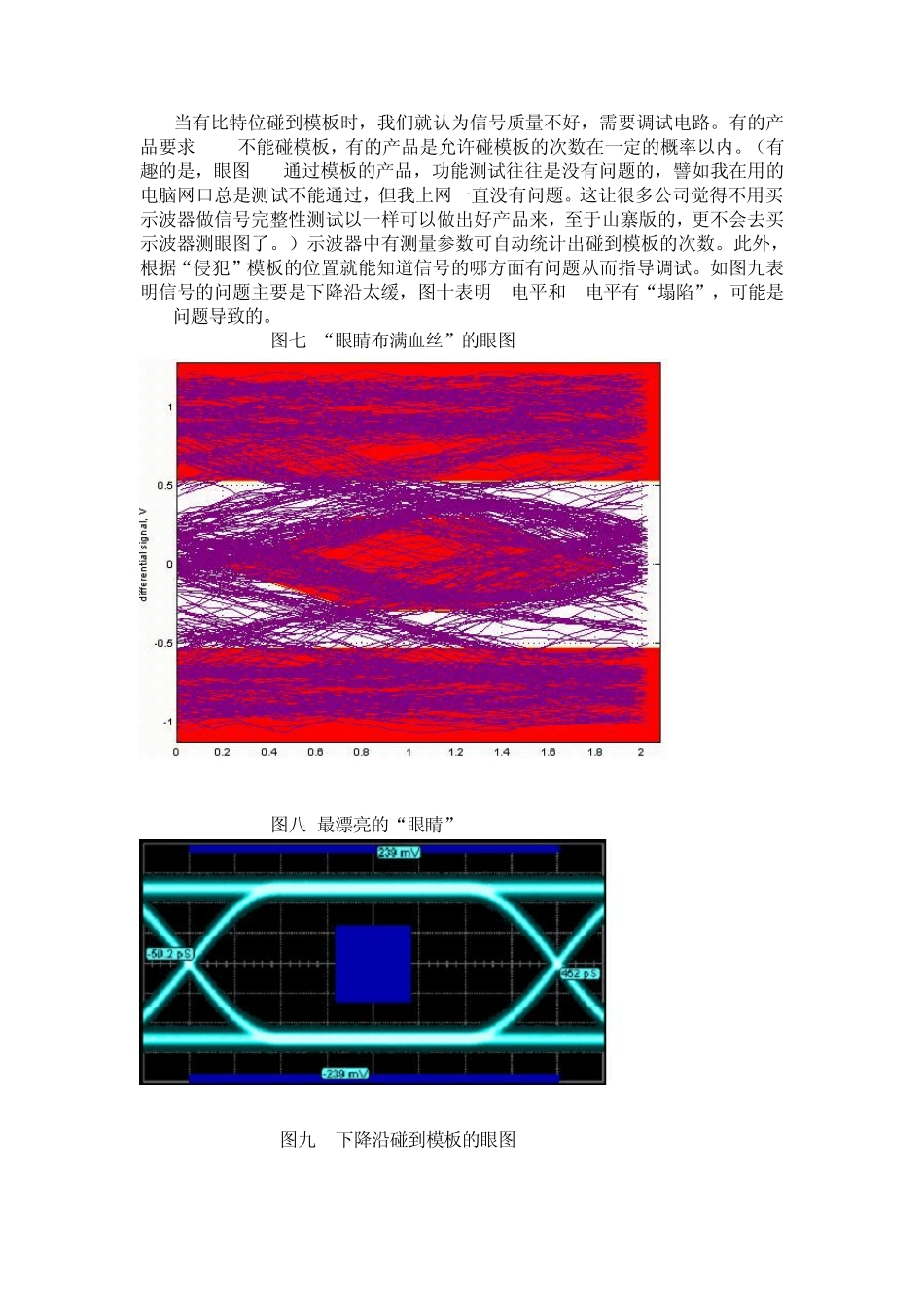

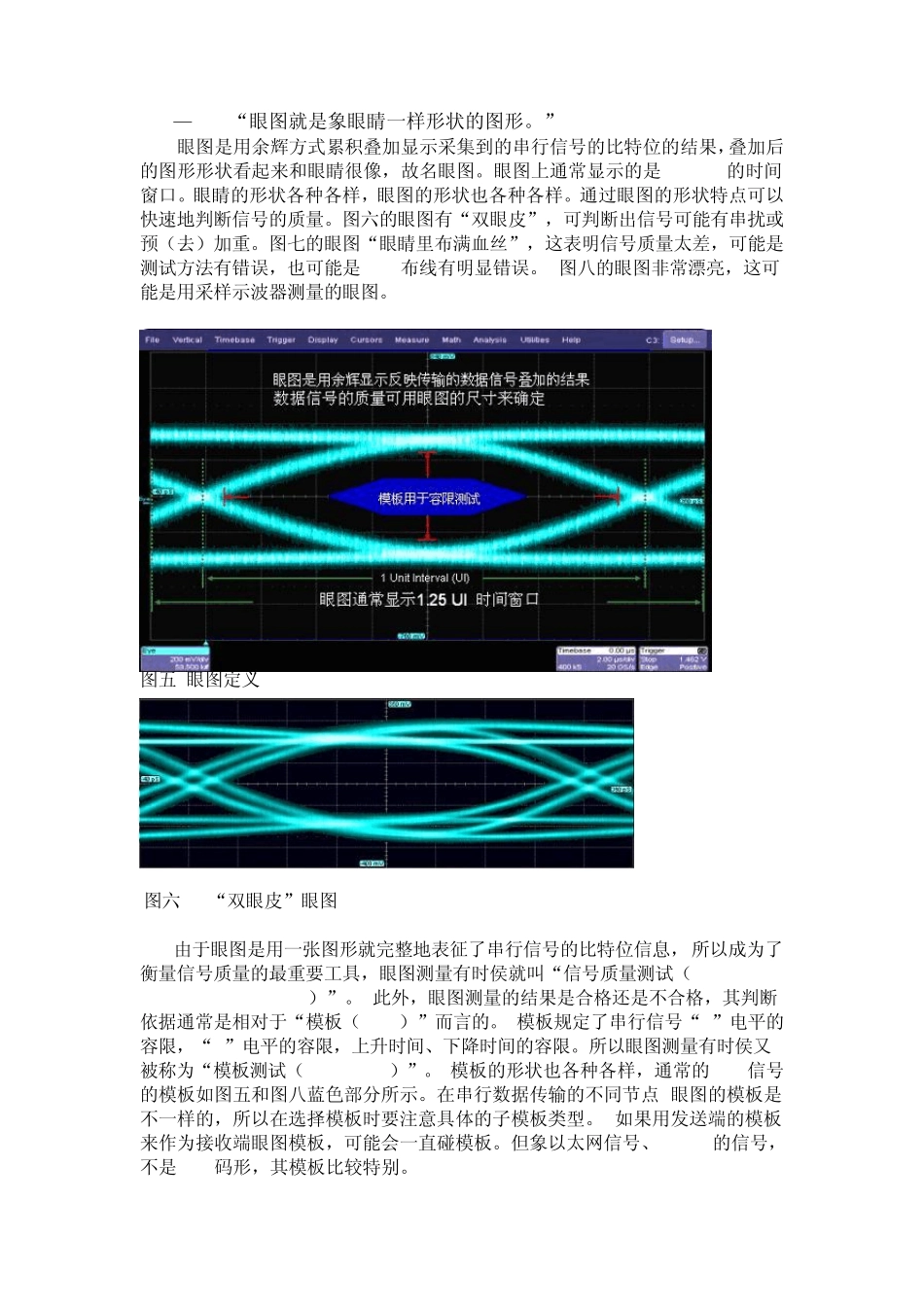

— “眼图就是象眼睛一样形状的图形。” 眼图是用余辉方式累积叠加显示采集到的串行信号的比特位的结果，叠加后的图形形状看起来和眼睛很像，故名眼图。眼图上通常显示的是 1.25UI的时间窗口。眼睛的形状各种各样，眼图的形状也各种各样。通过眼图的形状特点可以快速地判断信号的质量。图六的眼图有“双眼皮”，可判断出信号可能有串扰或预（去）加重。图七的眼图“眼睛里布满血丝”，这表明信号质量太差，可能是测试方法有错误，也可能是 PCB布线有明显错误。 图八的眼图非常漂亮，这可能是用采样示波器测量的眼图。 图五 眼图定义 图六 “双眼皮”眼图 由于眼图是用一张图形就完整地表征了串行信号的比特位信息，所以成为了衡量信号质量的最重要工具，眼图测量有时侯就叫“信号质量测试（ Signal Quality Test,SQ Test）”。 此外，眼图测量的结果是合格还是不合格，其判断依据通常是相对于“模板（Mask）”而言的。 模板规定了串行信号“1”电平的容限，“0”电平的容限，上升时间、下降时间的容限。所以眼图测量有时侯又被称为“模板测试（Mask Test）”。 模板的形状也各种各样，通常的 NRZ信号的模板如图五和图八蓝色部分所示。在串行数据传输的不同节点,眼图的模板是不一样的，所以在选择模板时要注意具体的子模板类型。 如果用发送端的模板来作为接收端眼图模板，可能会一直碰模板。但象以太网信号、E1/T1的信号，不是 NRZ码形，其模板比较特别。 当有比特位碰到模板时，我们就认为信号质量不好，需要调试电路。有的产品要求100%不能碰模板，有的产品是允许碰模板的次数在一定的概率以内。（有趣的是，眼图85%通过模板的产品，功能测试往往是没有问题的，譬如我在用的电脑网口总是测试不能通过，但我上网一直没有问题。这让很多公司觉得不用买示波器做信号完整性测试以一样可以做出好产品来，至于山寨版的，更不会去买示波器测眼图了。）示波器中有测量参数可自动统计出碰到模板的次数。此外，根据“侵犯”模板的位置就能知道信号的哪方面有问题从而指导调试。如图九表明信号的问题主要是下降沿太缓，图十表明 1电平和 0电平有“塌陷”，可能是ISI问题导致的。 图七 “眼睛布满血丝”的眼图 图八 最漂亮的“眼睛” 图九 下降沿碰到模板的眼图 图十 “1”电平和“0”电平有“塌陷”的模板 和眼图相关的眼图参数有很多，如眼高、眼宽、眼幅度、眼交叉比、“1”电平，“0”电平，消光比，Q因子，平均功率等...
