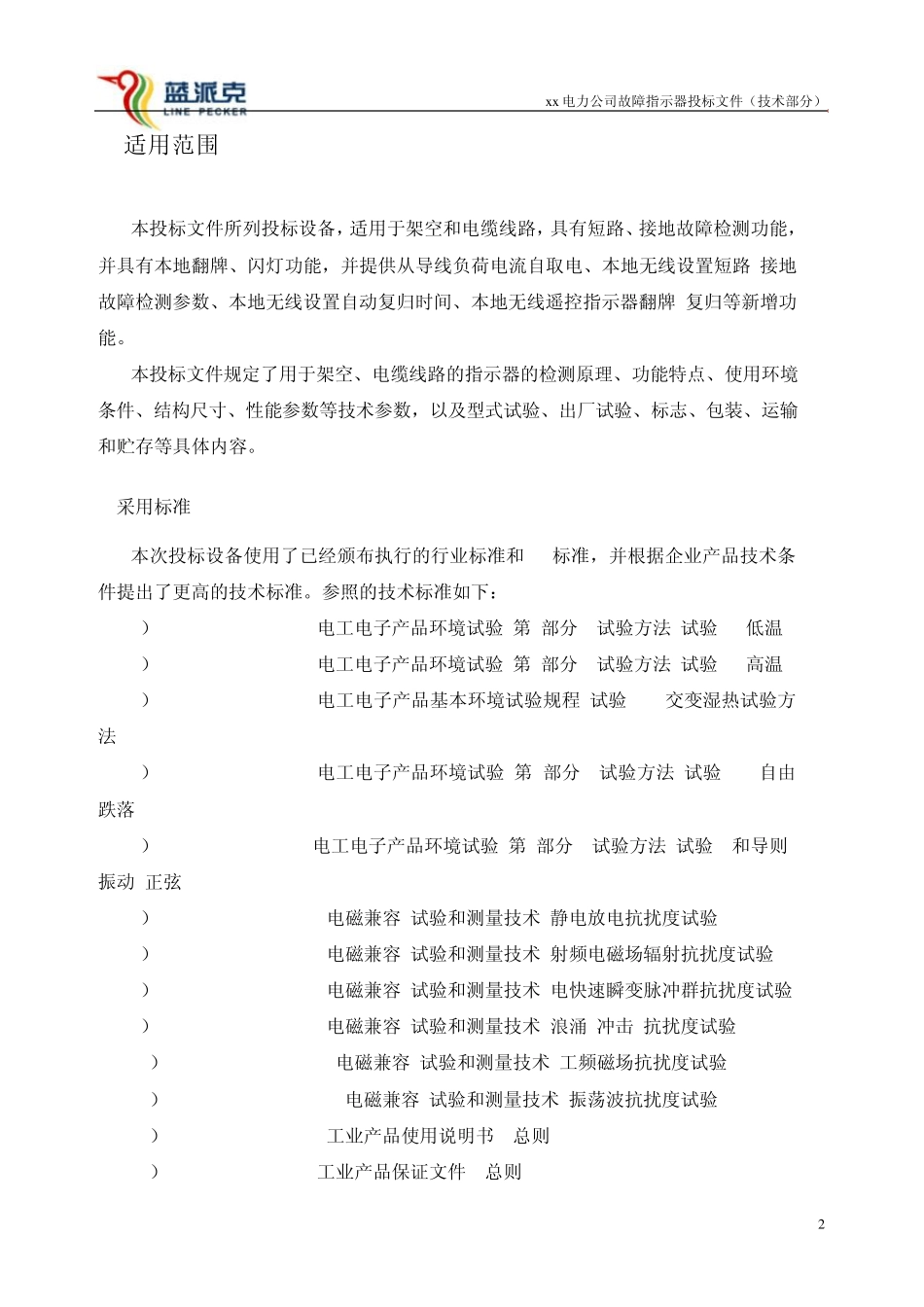

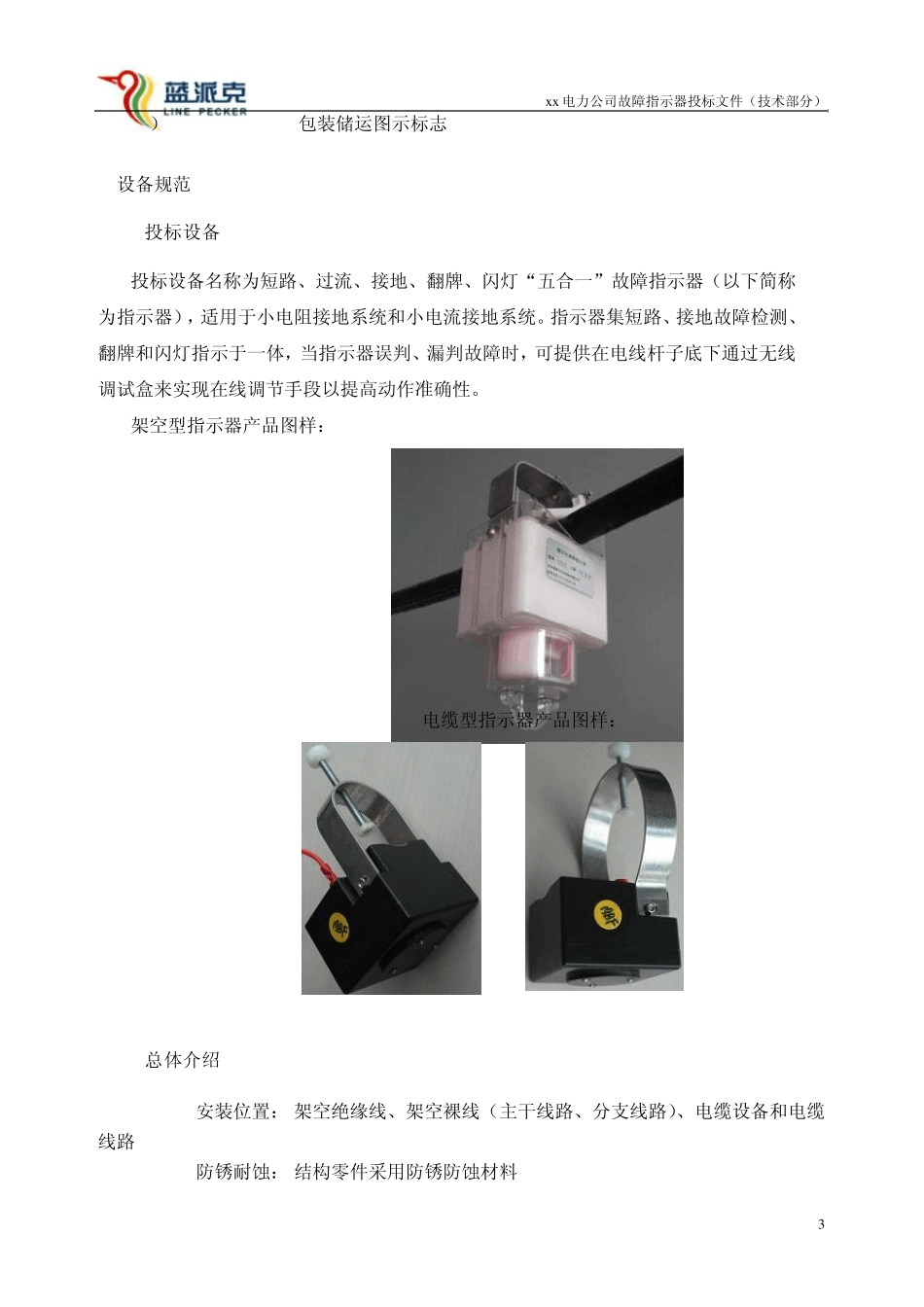

x x 电力公司故障指示器投标文件(技术部分) 1 正本 ?省?电力公司 10kV线路短路接地故障指示器 投标文件 (技术标书) 招 标 人 : ?省?电力公司 投 标 人 : 北京蓝派克电力科技有限公司 2010年 6月 22日 x x 电力公司故障指示器投标文件(技术部分) 2 1.适用范围 本投标文件所列投标设备,适用于架空和电缆线路,具有短路、接地故障检测功能,并具有本地翻牌、闪灯功能,并提供从导线负荷电流自取电、本地无线设置短路/接地故障检测参数、本地无线设置自动复归时间、本地无线遥控指示器翻牌/复归等新增功能。 本投标文件规定了用于架空、电缆线路的指示器的检测原理、功能特点、使用环境条件、结构尺寸、性能参数等技术参数,以及型式试验、出厂试验、标志、包装、运输和贮存等具体内容。 2.采用标准 本次投标设备使用了已经颁布执行的行业标准和IEC标准,并根据企业产品技术条件提出了更高的技术标准。参照的技术标准如下: 1)GB/T 2423.1-2001 电工电子产品环境试验 第2部分: 试验方法 试验A: 低温 2)GB/T 2423.2-2001 电工电子产品环境试验 第2部分: 试验方法 试验B: 高温 3)GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db: 交变湿热试验方法 4)GB/T 2423.8-1995 电工电子产品环境试验 第2部分: 试验方法 试验Ed: 自由跌落 5)GB/T 2423.10-1995 电工电子产品环境试验 第2部分: 试验方法 试验Fc和导则:振动(正弦) 6)GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 7)GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 8)GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 9)GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 10)GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 11)GB/T 17626.12-1998 电磁兼容 试验和测量技术 振荡波抗扰度试验 12)GB/T 9969.1-1998 工业产品使用说明书 总则 13)GB/T 14436-1993 工业产品保证文件 总则 x x 电力公司故障指示器投标文件(技术部分) 3 14)GB/T 191-2000 包装储运图示标志 3.设备规范 3.1 投标设备 投标设备名称为短路、过流、接地、翻牌、闪灯“五合一”故障指示器(以下简称为指示器),适用于小电阻接地系统和小电流接地系统。指示器集短路、接地故障...
