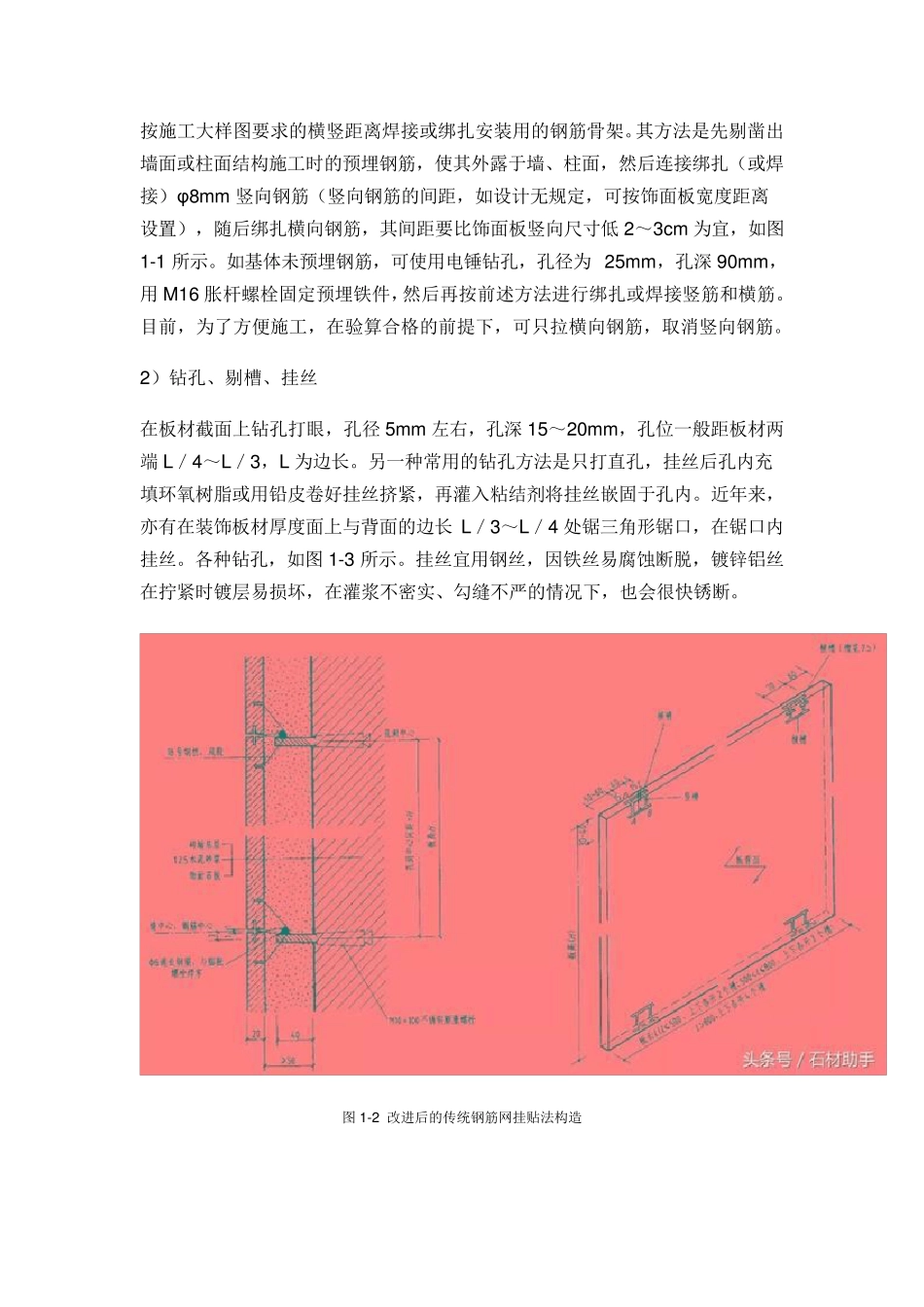

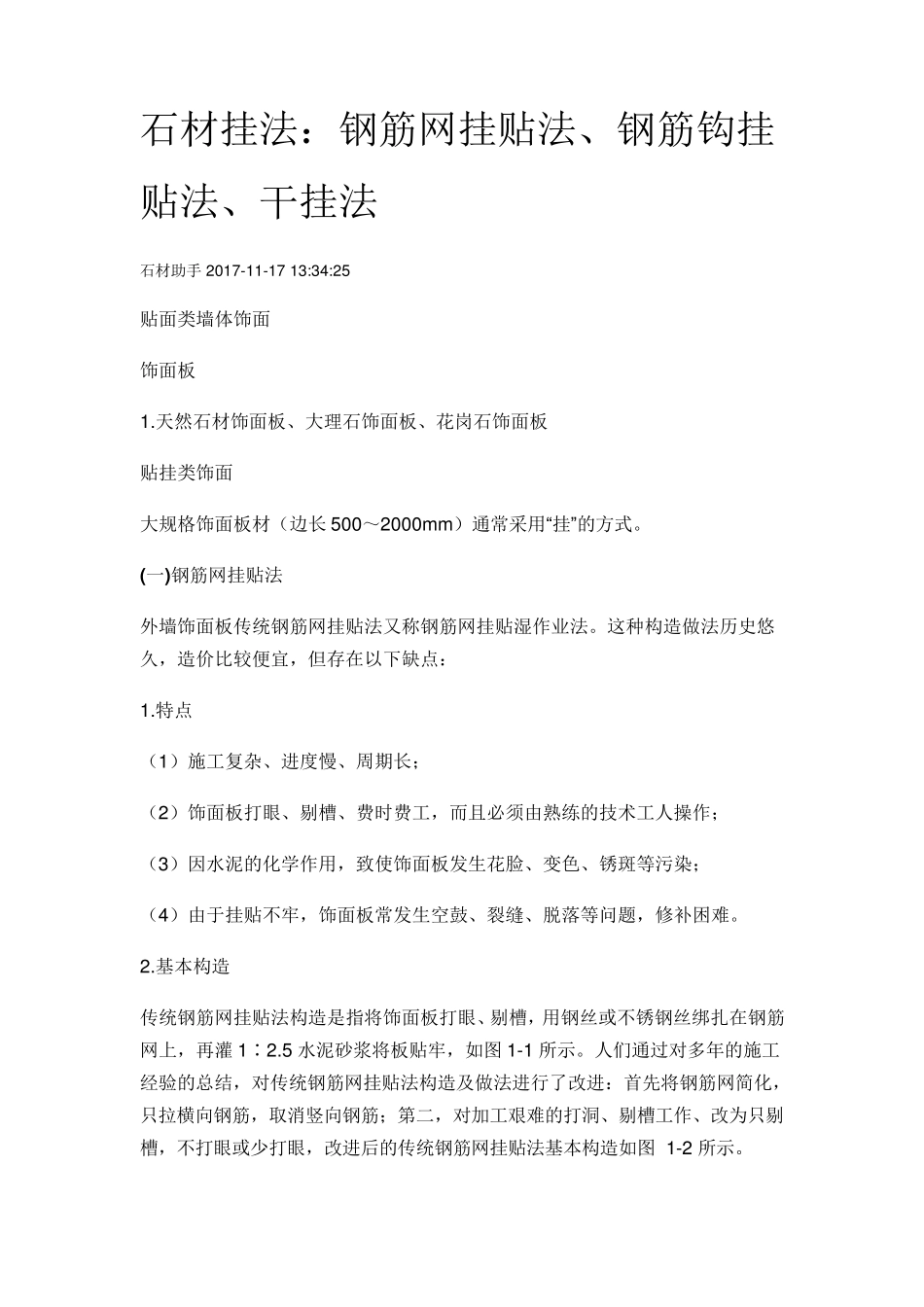

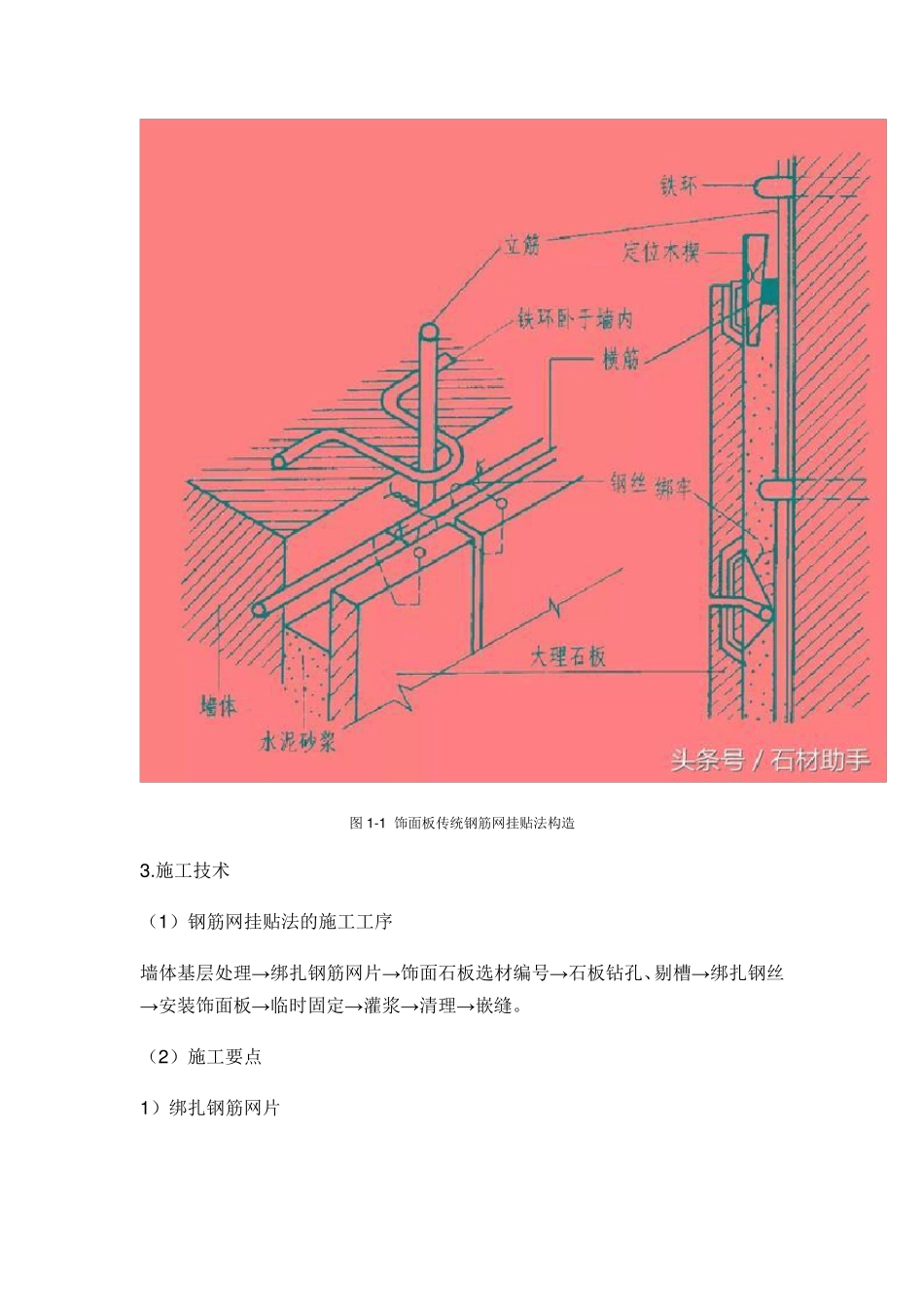

石材挂法:钢筋网挂贴法、钢筋钩挂贴法、干挂法 石材助手 2017-11-17 13:34:25 贴面类墙体饰面 饰面板 1.天然石材饰面板、大理石饰面板、花岗石饰面板 贴挂类饰面 大规格饰面板材(边长 500~2000m m )通常采用“挂”的方式。 (一)钢筋网挂贴法 外墙饰面板传统钢筋网挂贴法又称钢筋网挂贴湿作业法。这种构造做法历史悠久,造价比较便宜,但存在以下缺点: 1.特点 (1)施工复杂、进度慢、周期长; (2)饰面板打眼、剔槽、费时费工,而且必须由熟练的技术工人操作; (3)因水泥的化学作用,致使饰面板发生花脸、变色、锈斑等污染; (4)由于挂贴不牢,饰面板常发生空鼓、裂缝、脱落等问题,修补困难。 2.基本构造 传统钢筋网挂贴法构造是指将饰面板打眼、剔槽,用钢丝或不锈钢丝绑扎在钢筋网上,再灌1∶2.5 水泥砂浆将板贴牢,如图 1-1 所示。人们通过对多年的施工经验的总结,对传统钢筋网挂贴法构造及做法进行了改进:首先将钢筋网简化,只拉横向钢筋,取消竖向钢筋;第二,对加工艰难的打洞、剔槽工作、改为只剔槽,不打眼或少打眼,改进后的传统钢筋网挂贴法基本构造如图 1-2 所示。 图1 -1 饰面板传统钢筋网挂贴法构造 3 .施工技术 (1 )钢筋网挂贴法的施工工序 墙体基层处理→绑扎钢筋网片→饰面石板选材编号→石板钻孔、剔槽→绑扎钢丝→安装饰面板→临时固定→灌浆→清理→嵌缝。 (2 )施工要点 1 )绑扎钢筋网片 按施工大样图要求的横竖距离焊接或绑扎安装用的钢筋骨架。其方法是先剔凿出墙面或柱面结构施工时的预埋钢筋,使其外露于墙、柱面,然后连接绑扎(或焊接)φ8m m 竖向钢筋(竖向钢筋的间距,如设计无规定,可按饰面板宽度距离设置),随后绑扎横向钢筋,其间距要比饰面板竖向尺寸低 2~3cm 为宜,如图1-1 所示。如基体未预埋钢筋,可使用电锤钻孔,孔径为 25m m ,孔深 90m m ,用M16 胀杆螺栓固定预埋铁件,然后再按前述方法进行绑扎或焊接竖筋和横筋。目前,为了方便施工,在验算合格的前提下,可只拉横向钢筋,取消竖向钢筋。 2)钻孔、剔槽、挂丝 在板材截面上钻孔打眼,孔径 5m m 左右,孔深 15~20m m ,孔位一般距板材两端 L/4~L/3,L 为边长。另一种常用的钻孔方法是只打直孔,挂丝后孔内充填环氧树脂或用铅皮卷好挂丝挤紧,再灌入粘结剂将挂丝嵌固于孔内。近年来,亦有在装饰板材厚度面上与背面的边长 L/3~L/4 处锯三角形锯口,在锯口内挂...
