石油化工企业配管工程常用缩写词

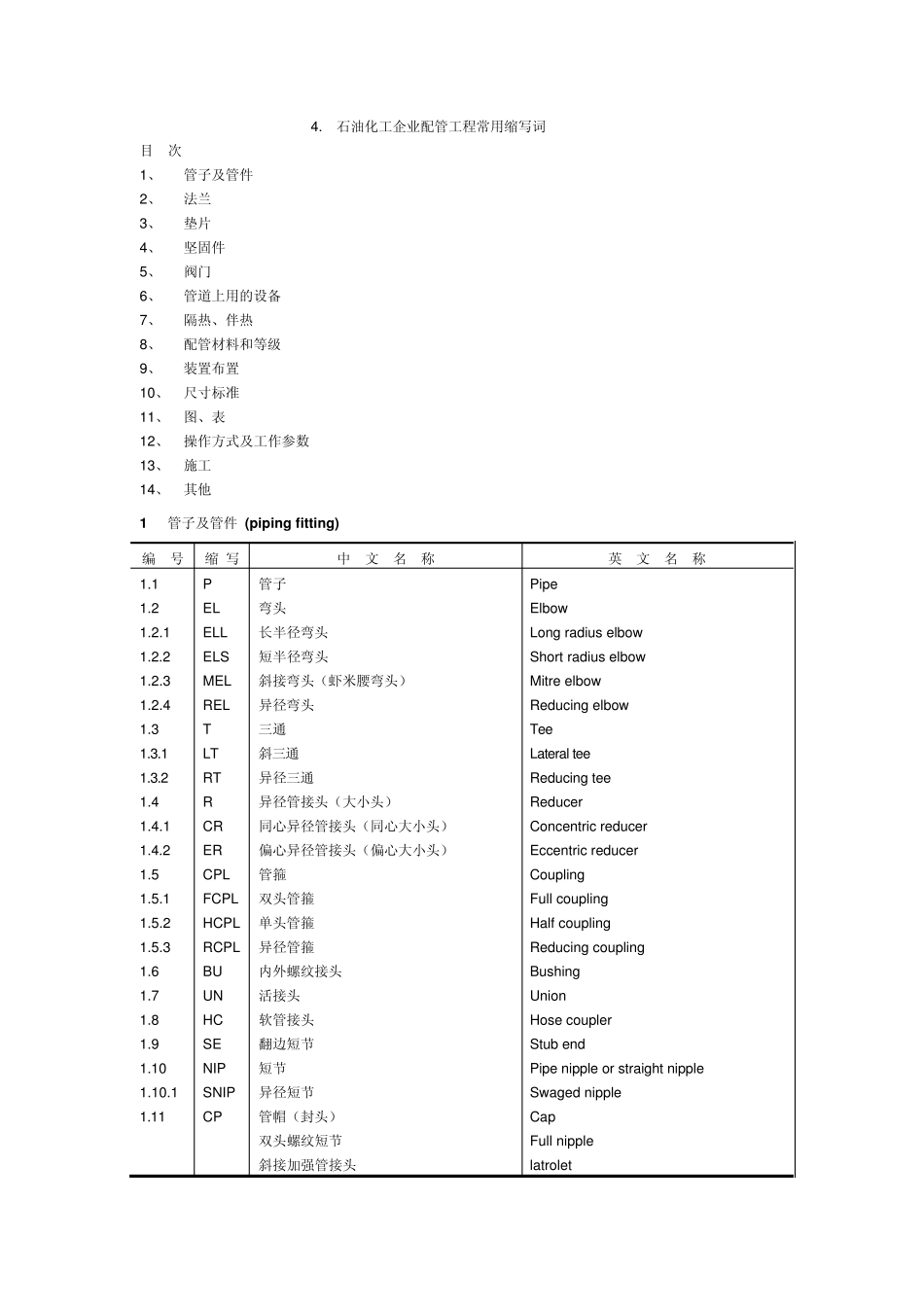

石油化工企业配管工程常用缩写词_第1页
1/10

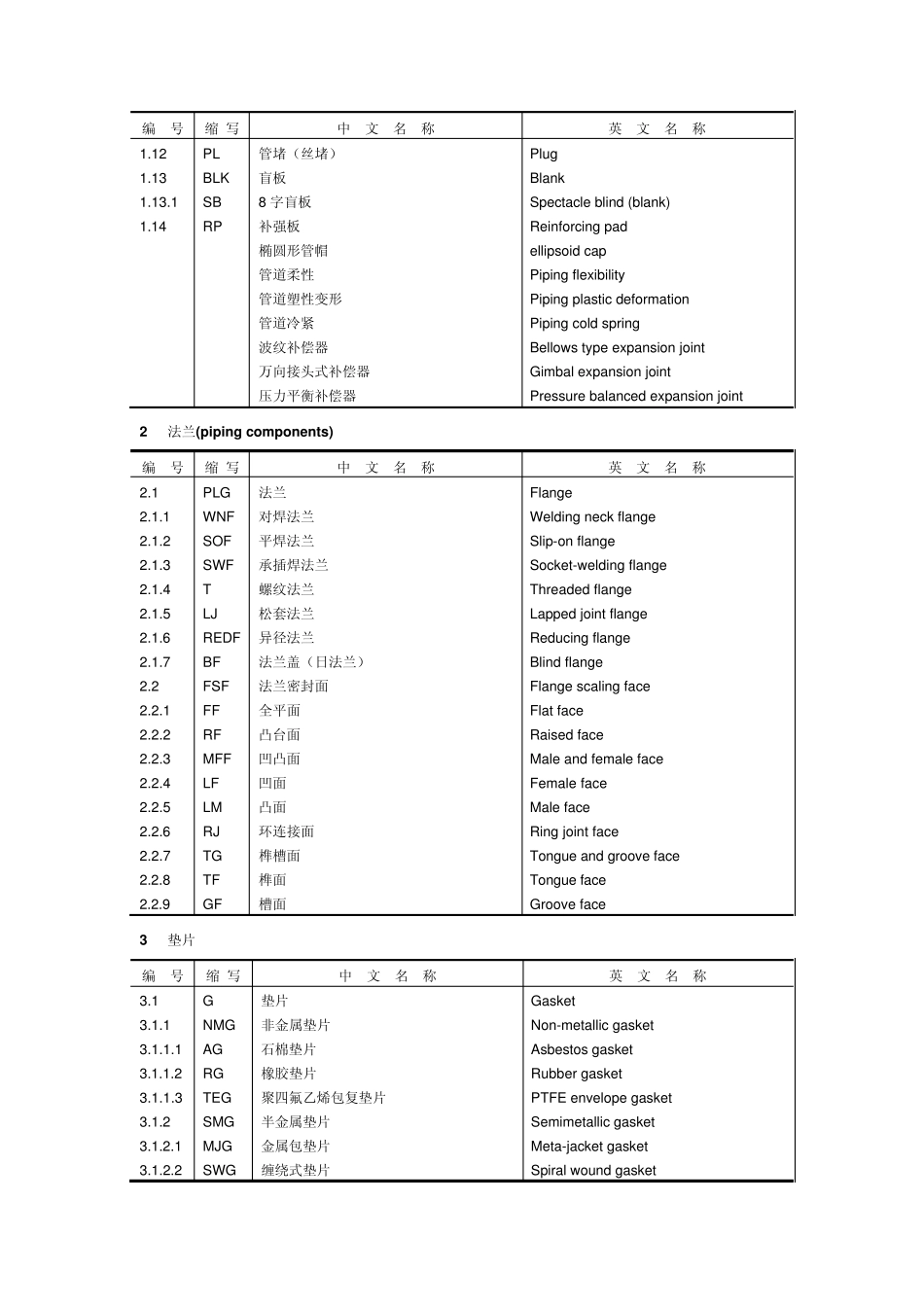

石油化工企业配管工程常用缩写词_第2页
2/10

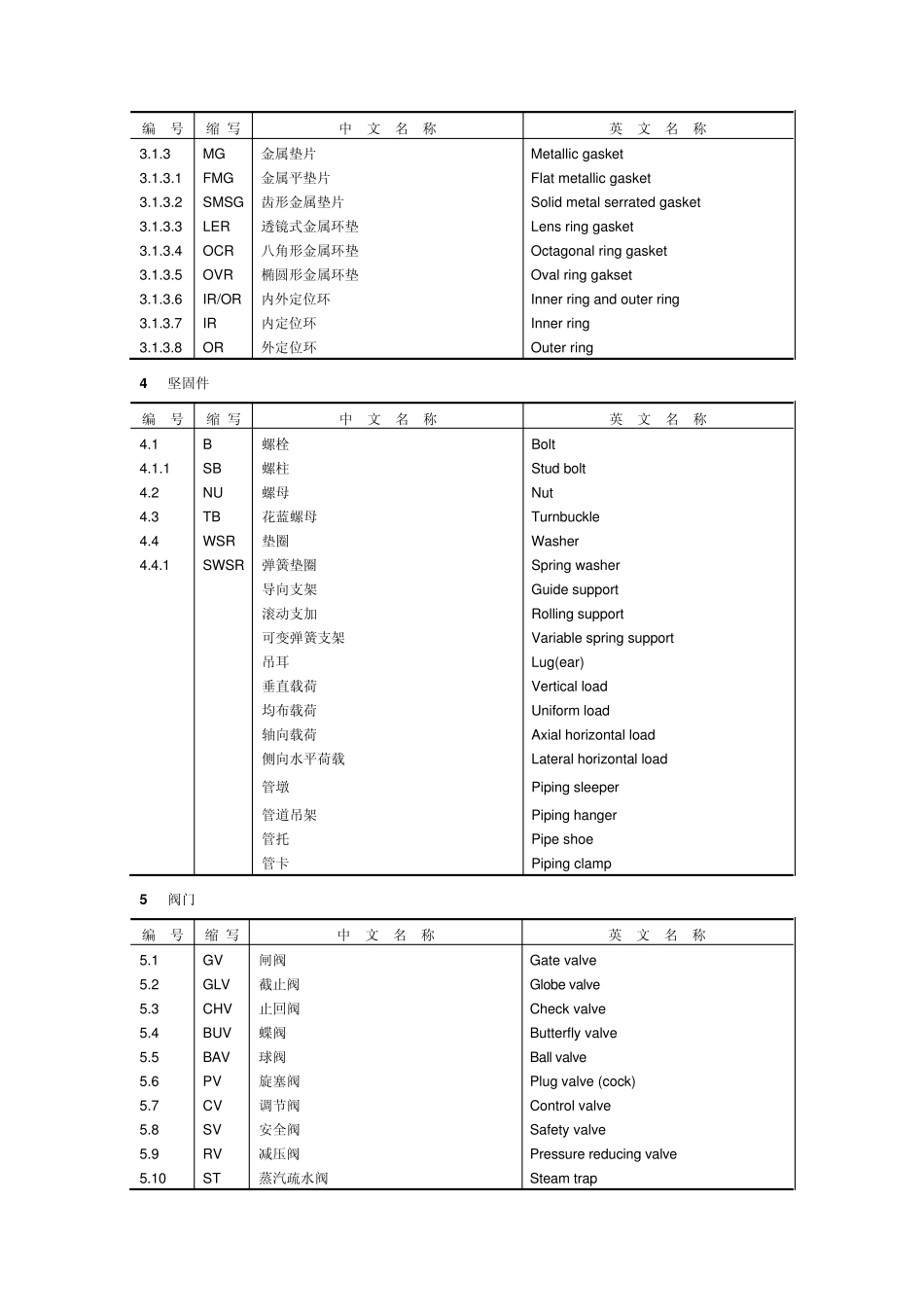

石油化工企业配管工程常用缩写词_第3页
3/10
4. 石油化工企业配管工程常用缩写词 目 次 1、 管子及管件 2、 法兰 3、 垫片 4、 坚固件 5、 阀门 6、 管道上用的设备 7、 隔热、伴热 8、 配管材料和等级 9、 装置布置 10、 尺寸标准 11、 图、表 12、 操作方式及工作参数 13、 施工 14、 其他 1 管子及管件 (piping fitting) 编 号 缩 写 中 文 名 称 英 文 名 称 1.1 P 管子 Pipe 1.2 EL 弯头 Elbow 1.2.1 ELL 长半径弯头 Long radius elbow 1.2.2 ELS 短半径弯头 Short radius elbow 1.2.3 MEL 斜接弯头(虾米腰弯头) Mitre elbow 1.2.4 REL 异径弯头 Reducing elbow 1.3 T 三通 Tee 1.3.1 LT 斜三通 Lateral tee 1.3.2 RT 异径三通 Reducing tee 1.4 R 异径管接头(大小头) Reducer 1.4.1 CR 同心异径管接头(同心大小头) Concentric reducer 1.4.2 ER 偏心异径管接头(偏心大小头) Eccentric reducer 1.5 CPL 管箍 Coupling 1.5.1 FCPL 双头管箍 Full coupling 1.5.2 HCPL 单头管箍 Half coupling 1.5.3 RCPL 异径管箍 Reducing coupling 1.6 BU 内外螺纹接头 Bushing 1.7 UN 活接头 Union 1.8 HC 软管接头 Hose coupler 1.9 SE 翻边短节 Stub end 1.10 NIP 短节 Pipe nipple or straight nipple 1.10.1 SNIP 异径短节 Sw aged nipple 1.11 CP 管帽(封头) Cap 双头螺纹短节 Full nipple 斜接加强管接头 latrolet 编 号 缩 写 中 文 名 称 英 文 名 称 1.12 PL 管堵(丝堵) Plug 1.13 BLK 盲板 Blank 1.13.1 SB 8 字盲板 Spectacle blind (blank) 1.14 RP 补强板 Reinforcing pad 椭圆形管帽 ellipsoid cap 管道柔性 Piping flexibility 管道塑性变形 Piping plastic deformation 管道冷紧 Piping cold spring 波纹补偿器 Bellows type expansion joint 万向接头式补偿器 Gimbal expansion joint 压力平衡补偿器 Pressure balanced expansion joint 2 法兰(piping components) 编 号 缩 写 中 文 名 称 英 文 名 称 2.1 PLG 法兰 Flange 2.1.1 WNF 对焊法兰 Welding neck flange 2.1.2 SOF 平焊法兰 Slip-on flange 2.1.3 SWF 承插焊法兰 Socket-welding flange 2.1.4 T 螺纹法兰 Threaded flange ...
