石灰窑施工方案

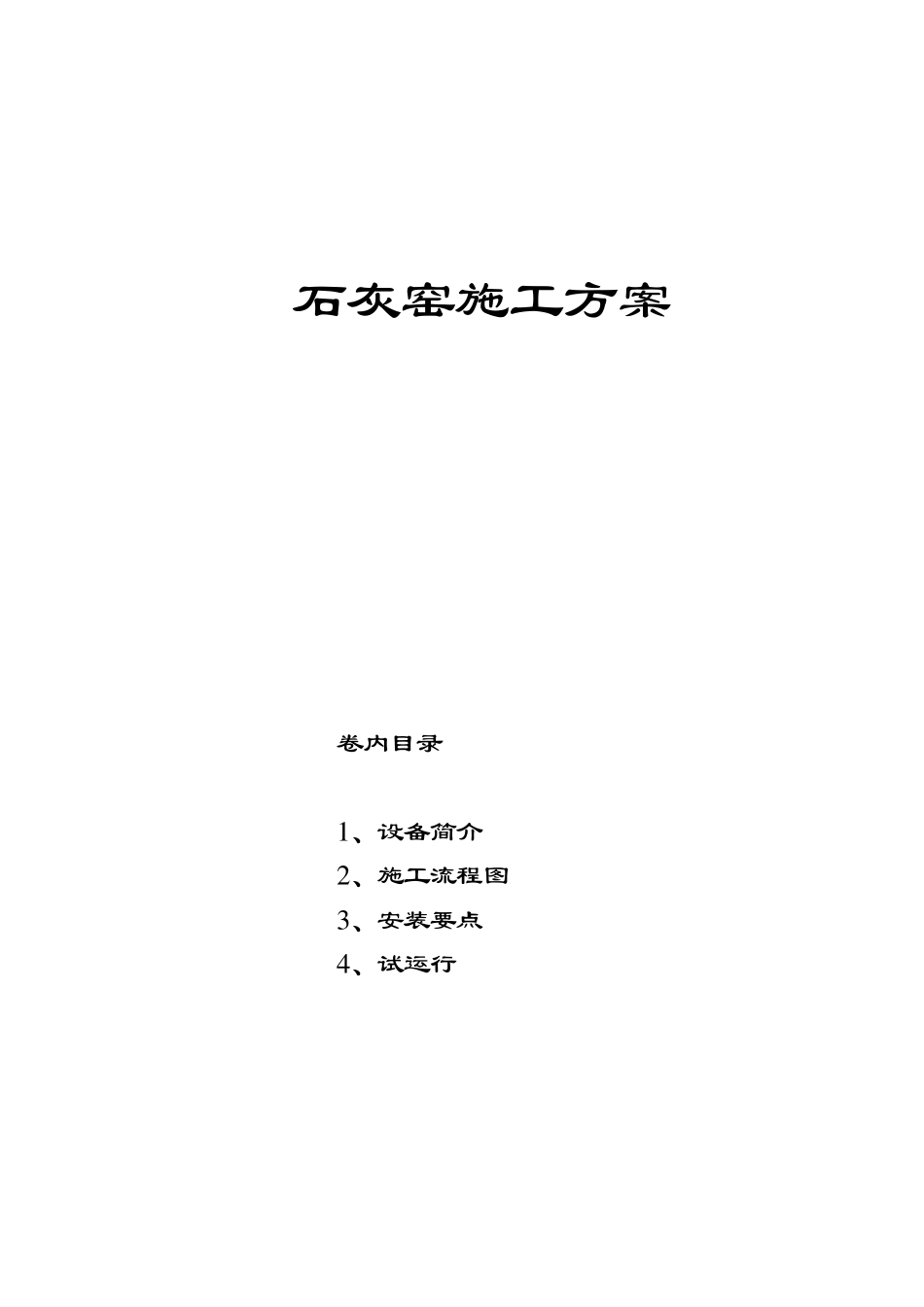

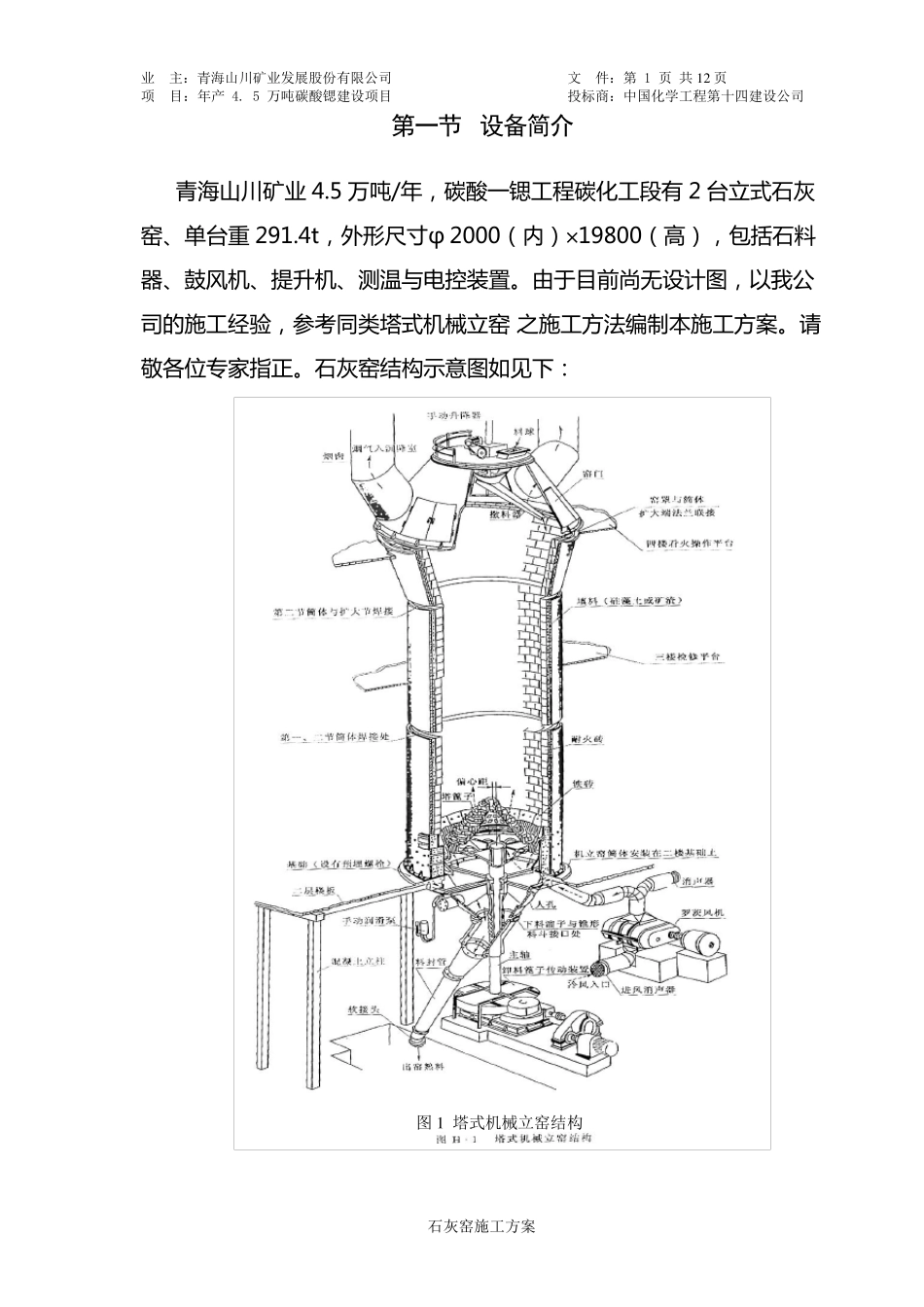

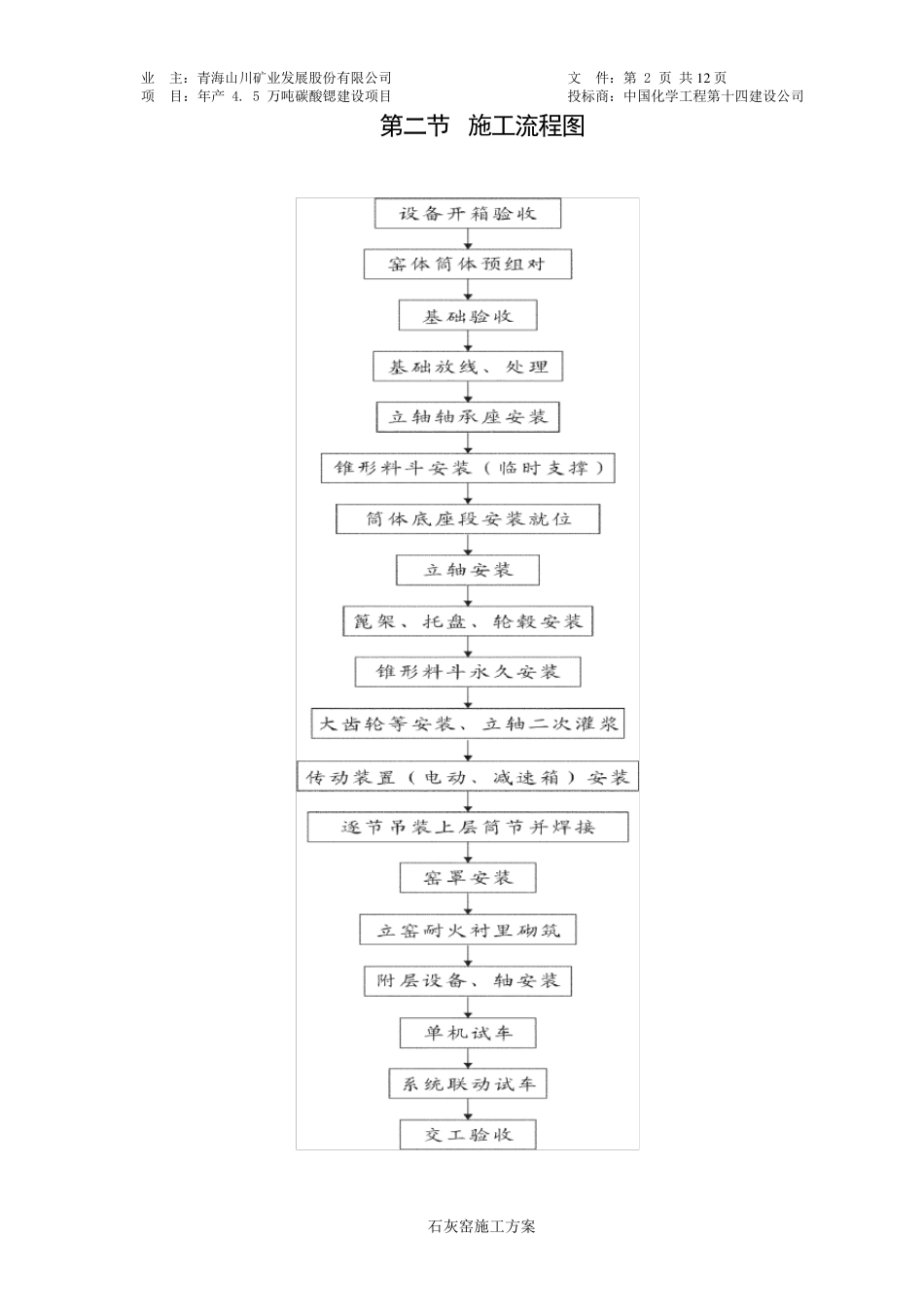

石灰窑施工方案 卷内目录 1 、设备简介 2 、施工流程图 3 、安装要点 4 、试运行 业 主：青海山川矿业发展股份有限公司 文 件：第 1 页 共12 页 项 目：年产 4. 5 万吨碳酸锶建设项目 投标商：中国化学工程第十四建设公司 石灰窑施工方案 第一节 设备简介 青 海 山 川 矿 业 4.5 万 吨 /年 ， 碳 酸 一 锶 工 程 碳 化 工 段 有 2 台 立 式 石 灰窑 、单 台 重 291.4t， 外 形 尺 寸 φ 2000（ 内 ） ×19800（ 高 ） ， 包 括 石 料器 、鼓 风 机 、提 升 机 、测 温 与 电 控 装 置 。 由 于 目 前 尚 无 设 计 图 ， 以 我 公司 的 施 工 经 验 ， 参 考 同 类 塔 式 机 械 立 窑 之 施 工 方 法 编 制 本 施 工 方 案 。 请敬 各 位 专 家 指 正 。 石 灰 窑 结 构 示 意 图 如 见 下 ： 图 1 塔式机械立窑结构 业 主：青海山川矿业发展股份有限公司 文 件：第 2 页 共1 2 页 项 目：年产 4. 5 万吨碳酸锶建设项目 投标商：中国化学工程第十四建设公司 石灰窑施工方案 第二节 施工流程图 业 主：青海山川矿业发展股份有限公司 文 件：第 3 页 共1 2 页 项 目：年产 4. 5 万吨碳酸锶建设项目 投标商：中国化学工程第十四建设公司 石灰窑施工方案 第三节 安装要点 3.1 施 工 准 备 编 制 正 式 施 工 方 案 ； 组 织 设 备 开 箱 验 收 ； 进 行 基 础 中 间 交 接 、验收 ； 并放线、处理； 有条件应进 行 窑体筒节地面预拼装。 3.2 窑 体 下部及立轴安装 3.2.1 立轴轴承座安装 根据中 心线，首先将立轴轴承底座就位（如下图所示），并找平，找正 ，找标高。特别要注意高度，误差不允许超过 1mm； 注意水平度误差不允许超过 0.2mm/m。当安装确已满足技术要求后，地脚螺栓方可进 行 一次灌浆。 3.2.2 锥形料斗临时就位 将锥形料斗用枕木支承在立轴轴承底座之上，要求立轴中 心对准底座中 心，并注意风道和卸料方 位。 3.2.3 筒体 底座段就位 用已安装好的起重工 具将筒体底节安装在二楼支承平台梁上，用线锤对准立轴轴承底座中 心，并找正 ，找平。允许水平误差 0.02mm； 中心误差 1mm。满足技术要求后，紧固筒体底座法兰螺栓。若预埋螺栓与法兰螺孔位置不符时，以处理法...
