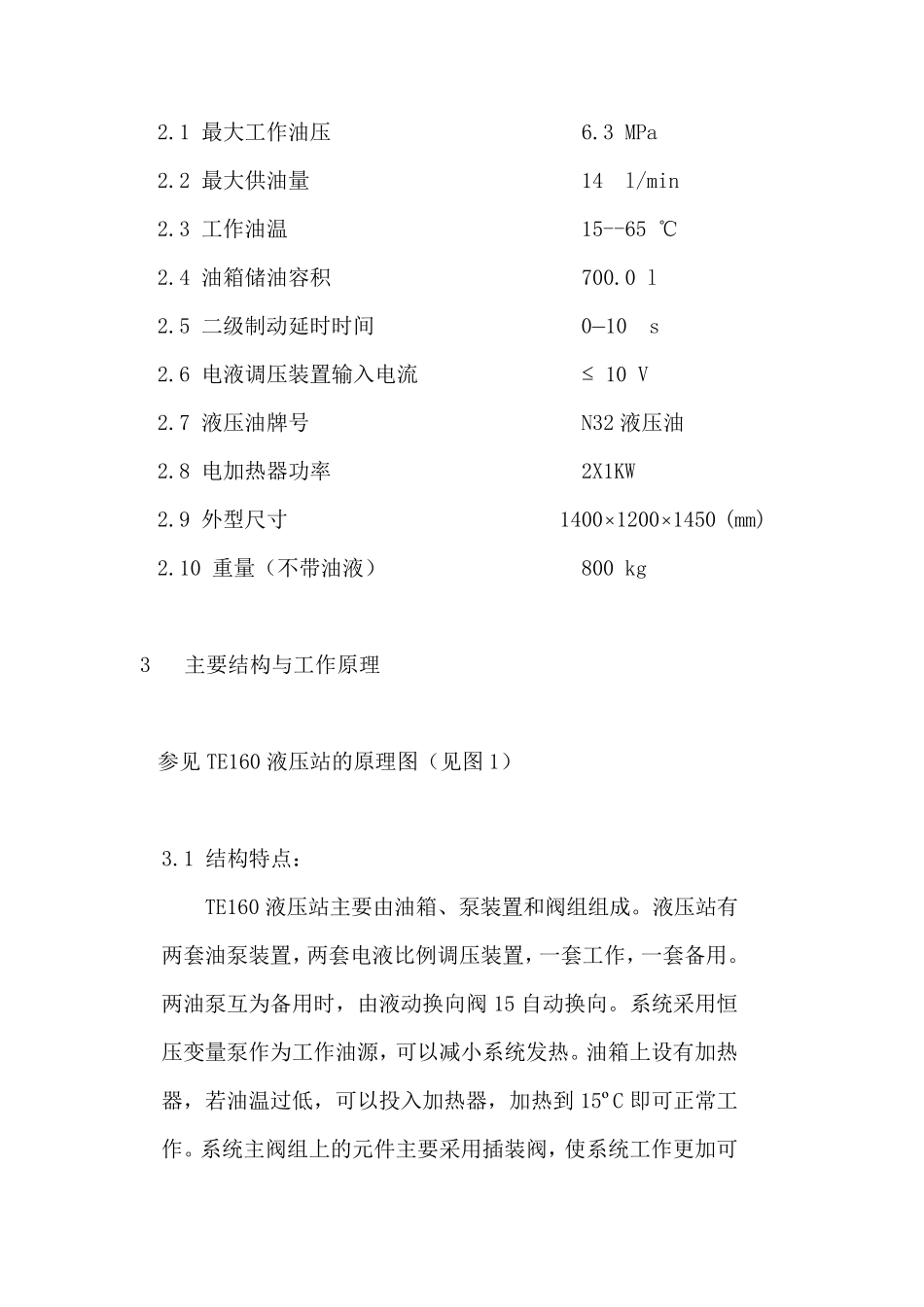

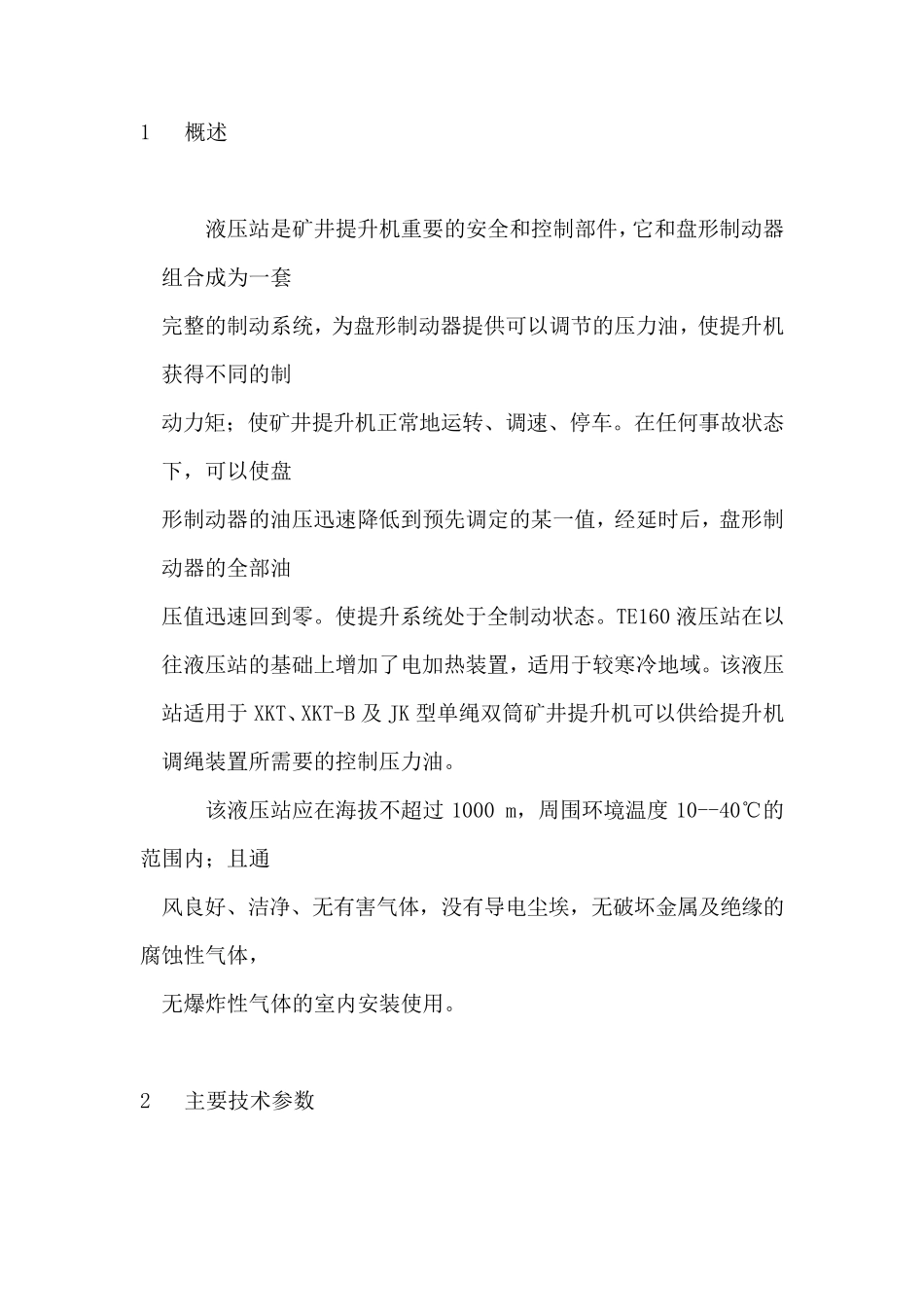

矿井提升机通用部件TE160 液压站 调试使用说明书 编制：毛承隆 1 概述 液压站是矿井提升机重要的安全和控制部件，它和盘形制动器组合成为一套 完整的制动系统，为盘形制动器提供可以调节的压力油，使提升机获得不同的制 动力矩；使矿井提升机正常地运转、调速、停车。在任何事故状态下，可以使盘 形制动器的油压迅速降低到预先调定的某一值，经延时后，盘形制动器的全部油 压值迅速回到零。使提升系统处于全制动状态。TE160 液压站在以往液压站的基础上增加了电加热装置，适用于较寒冷地域。该液压站适用于XKT、XKT-B 及JK 型单绳双筒矿井提升机可以供给提升机调绳装置所需要的控制压力油。 该液压站应在海拔不超过1000 m，周围环境温度10--40℃的范围内；且通 风良好、洁净、无有害气体，没有导电尘埃，无破坏金属及绝缘的腐蚀性气体， 无爆炸性气体的室内安装使用。 2 主要技术参数 2.1 最大工作油压 6.3 MPa 2.2 最大供油量 14 l/min 2.3 工作油温 15--65 ℃ 2.4 油箱储油容积 700.0 l 2.5 二级制动延时时间 0— 10 s 2.6 电液调压装置输入电流 ≤ 10 V 2.7 液压油牌号 N32 液压油 2.8 电加热器功率 2X1KW 2.9 外型尺寸 1400× 1200× 1450 (mm) 2.10 重量（不带油液） 800 kg 3 主要结构与工作原理 参见TE160 液压站的原理图（见图1） 3.1 结构特点： TE160 液压站主要由油箱、泵装置和阀组组成。液压站有两套油泵装置，两套电液比例调压装置，一套工作，一套备用。两油泵互为备用时，由液动换向阀15 自动换向。系统采用恒压变量泵作为工作油源，可以减小系统发热。油箱上设有加热器，若油温过低，可以投入加热器，加热到15ºC 即 可正 常 工作。系统主阀组上的元 件 主要采用插 装阀，使 系统工作更 加可靠。液压站出油口设有滤油器 17，防止制动器油缸回油时将杂质带入系统。液压站还装有压力变送器，用于监控油温和压力的变化。 3.2 工作原理： 3.2.1 工作制动部分的原理：（参见图 1） 液压站可以为盘形制动器提供不同油压的压力油。油压的变化由电液比例溢流阀8•来调节。系统正常工作时，电磁铁G3，G4，G5 通电，压力油经液动换向阀15、电磁阀9、23、滤油器17，球式截止阀18 分别进入盘形制动器；司机可以通过调节电液比例溢流阀8 的电压大小来实现油压的变化，从而达到调节制动力矩的目的。当电液比例溢流阀8 的比例电磁铁控制电压增加时...
