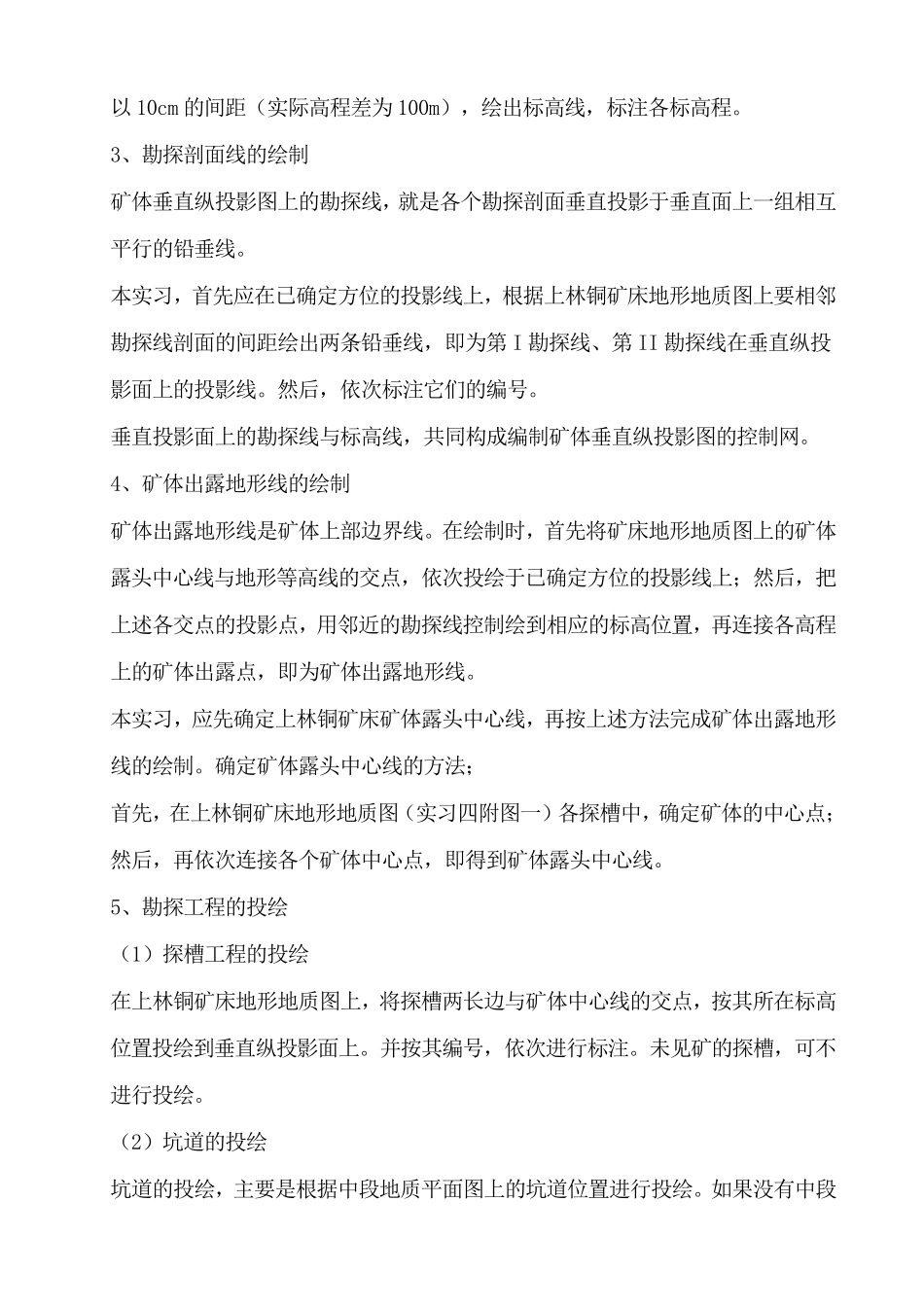

矿体垂直纵投影图的编制 一、实习目的 矿体垂直纵投影图，是以与矿体延长方向相平行的垂直投影面来表征矿体展布轮廓、各级储量与矿石品级分布、勘探工程控制程度的一种重要综合编录图纸。它是地质块段法、开采块段法等储量计算方法的基本图纸。因此本次实习，通过上林铜矿床矿体垂直纵投影图的编制，全面了解图纸的内容与功能，较熟练地掌握编图程序与方法，进行一次有关综合编录技能的基本训练。 一、实习要求 （一）本次实习，2 学时完成。 （二）通过实习与编录操作，应掌握： 1．矿体垂直纵投影图的图纸内容、功能及编制条件； 2．矿体垂直纵投影图的编制程序与方法。 （三）提交实习报告（本实习是以上林铜矿矿体垂直纵投影图1 幅为实习报告）。 三、实习步骤 （一）阅读实习附图及附录 1．阅读实习四附图与附录，了解上林铜矿床的地质概况，掌握矿体形态、产状及展布特征； 2．对实习四附图一、二、三进行图面分析，了解各种勘探工程分布及其对矿体的控制程度。 1. 直纵投影图的编制 矿体投影图按其投影面不同而分为矿体垂直纵投影图与矿体水平投影图。前者是当矿体总体的倾角大于 450 时，适于选择垂直投影面来编制矿体垂直纵投影图； 后 者 是 当 矿 体 总 体 的 倾 角 小 于 450 时 则 选 择 水 平 投 影 面 而 编 制 矿 体 水 平 投 影 图 。 上 林 铜 矿 床 的 矿 体 产 状 ： 倾 向 北 东 ， 倾 角 均 大 于 450， 故 根 据 上 述 编 制 条 件 ， 应以 垂 直 投 影 面 进 行 投 影 编 制 矿 体 垂 直 纵 投 影 图 。 图 的 比 例 尺 为 1： 1000（ 一 般 要求 与 矿 床 地 形 地 质 图 及 勘 探 线 剖 面 图 的 比 例 尺 相 同 ） 。 然 后 ， 即 可 在 图 纸 上 依 次进 行 矿 体 垂 直 纵 投 影 图 的 编 制 。 编 制 的 程 序 与 方 法 如 下 ： 1． 矿 体 垂 直 投 影 面 方 位 的 确 定 矿 体 垂 直 投 影 面 的 方 位 ， 实 际 上 就 是 这 种 投 影 面 与 地 表 面 相 交 的 交 线 方 位 （ 此 交线 称 为 投 影 线 ） ， 也 就 是 投 影 线 在 矿 床 地 形 地 质 图 上 的 方 位 。 因 此 ， 制 图 开 始 就先 在 图 纸 上 ， 确 定 矿 体 ...
