游标卡尺和千分尺的使用及读数方法

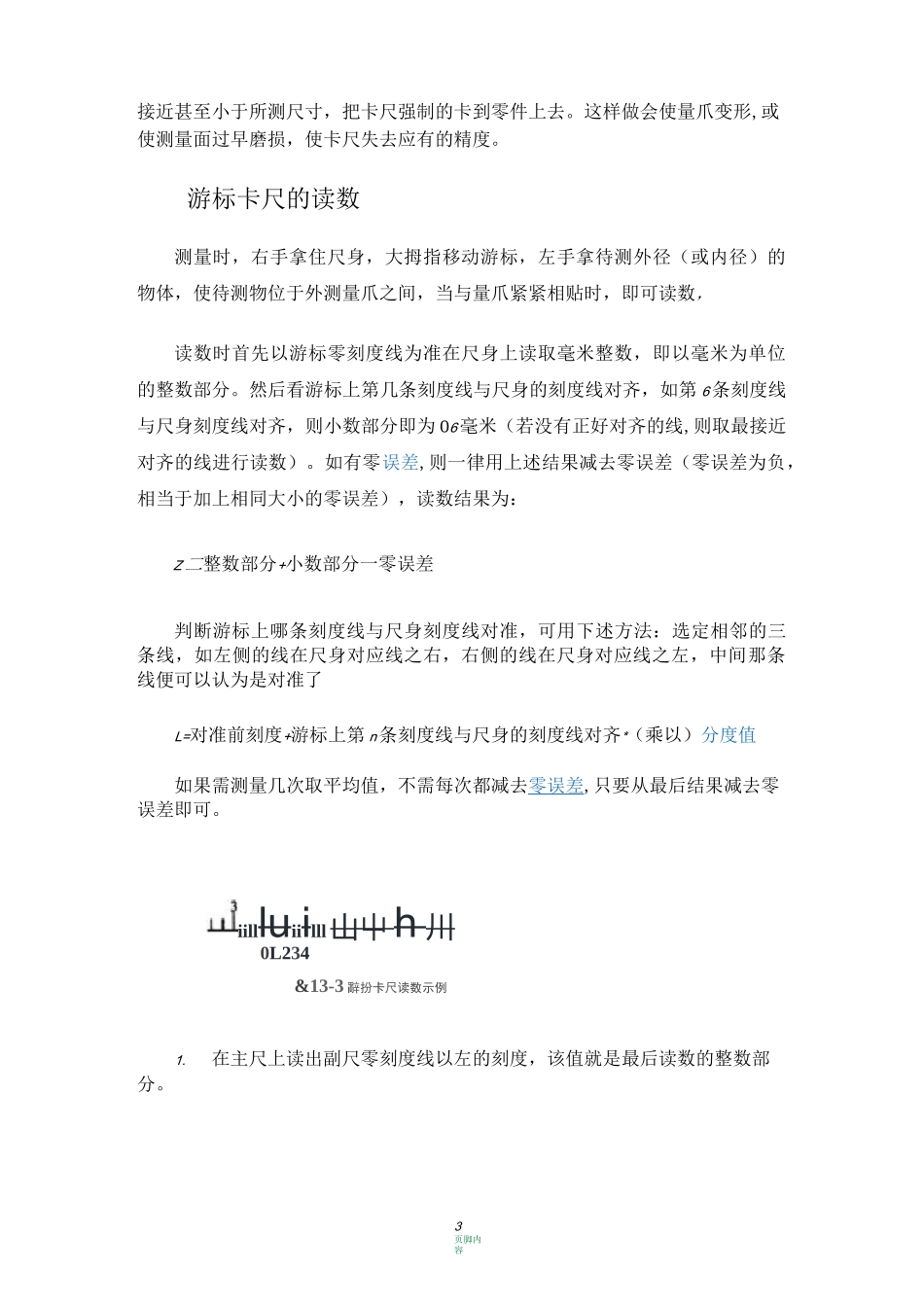

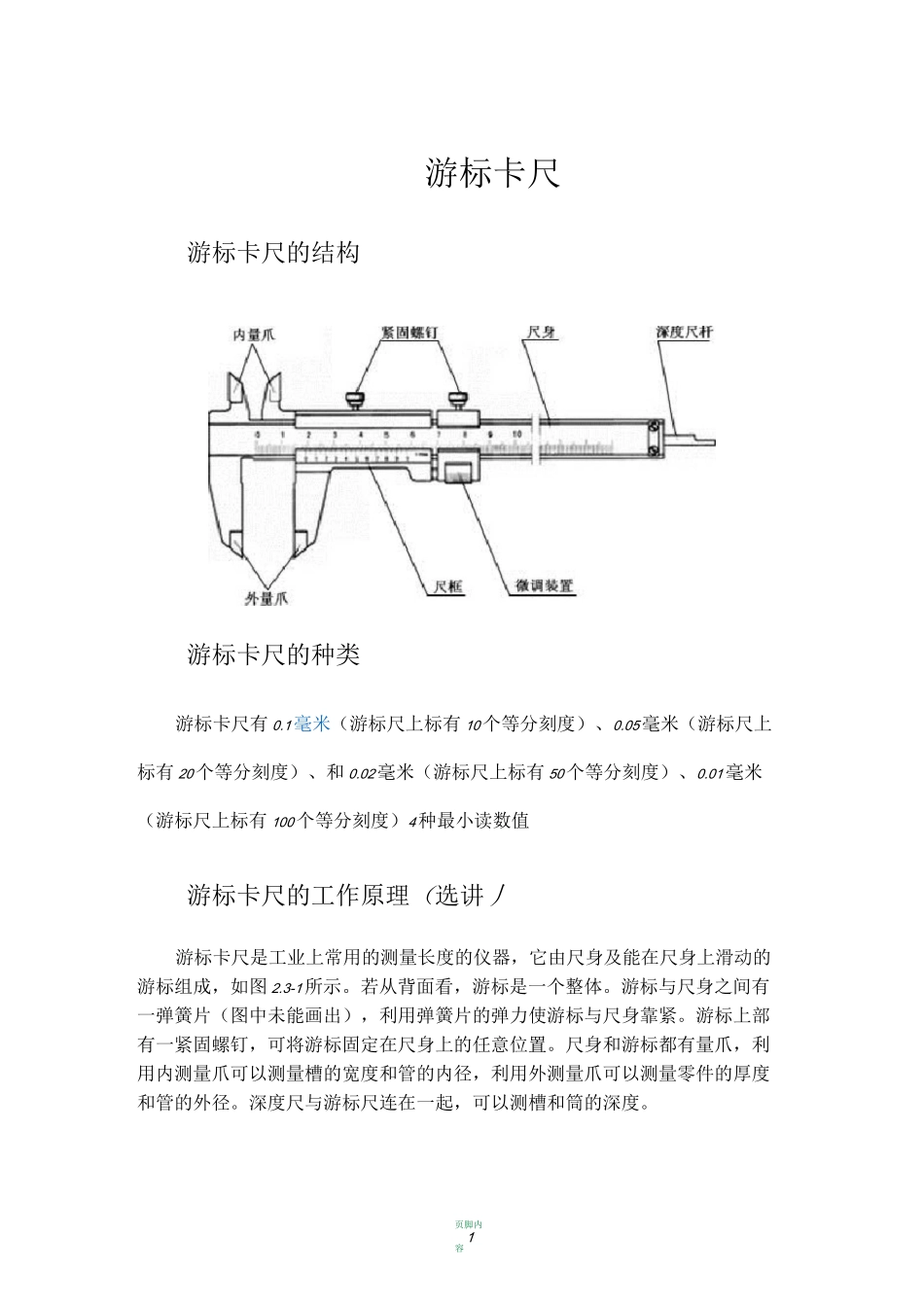

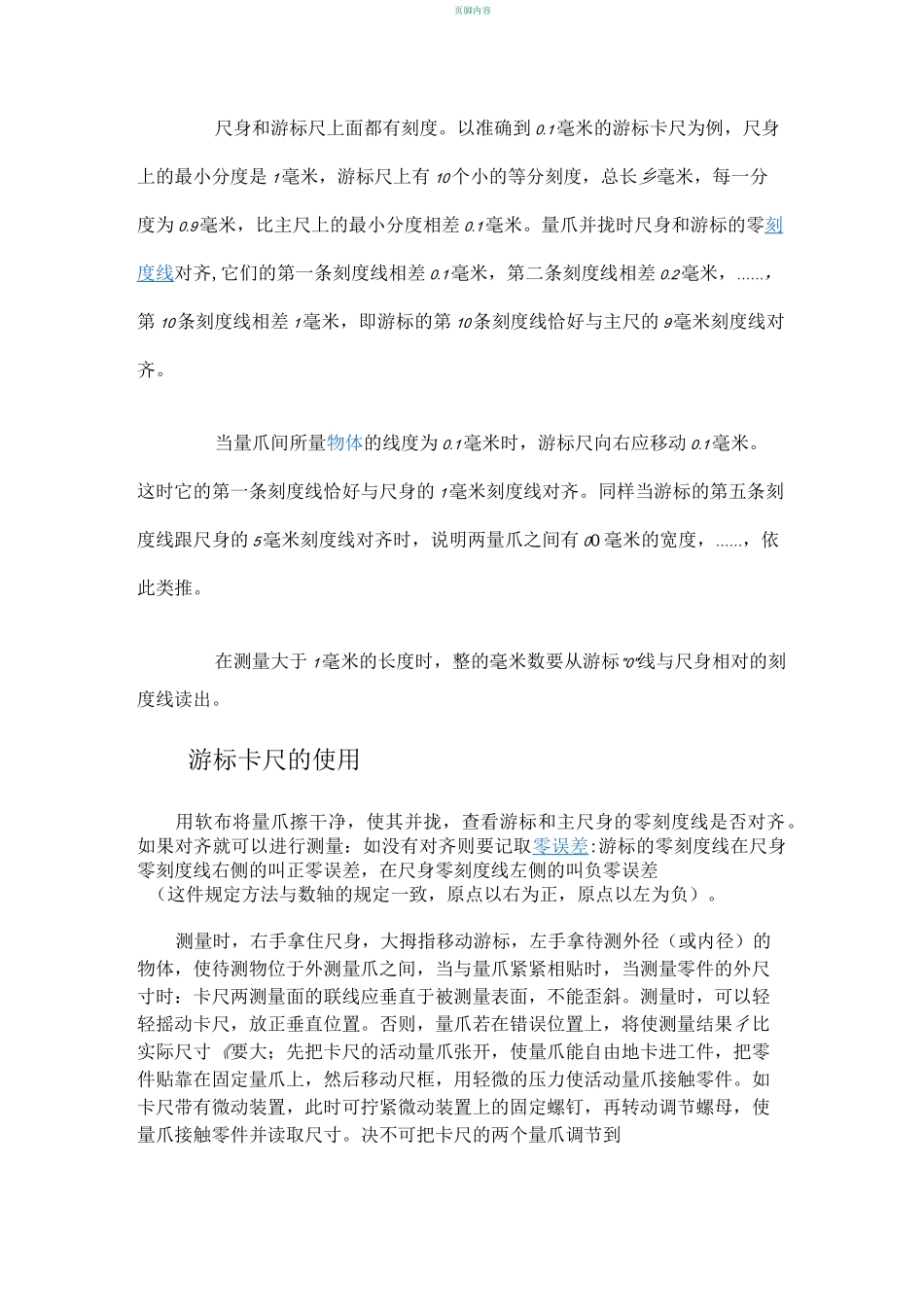

页脚内容1游标卡尺游标卡尺的结构游标卡尺的种类游标卡尺有 0.1毫米（游标尺上标有 10个等分刻度）、0.05毫米（游标尺上标有 20个等分刻度）、和 0.02毫米（游标尺上标有 50个等分刻度）、0.01毫米（游标尺上标有 100个等分刻度）4种最小读数值游标卡尺的工作原理（选讲丿游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图 2.3-1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。页脚内容尺身和游标尺上面都有刻度。以准确到 0.1毫米的游标卡尺为例，尺身上的最小分度是 1毫米，游标尺上有 10个小的等分刻度，总长乡毫米，每一分度为 0.9毫米，比主尺上的最小分度相差 0.1毫米。量爪并拢时尺身和游标的零刻度线对齐,它们的第一条刻度线相差 0.1毫米，第二条刻度线相差 0.2毫米，……，第 10条刻度线相差 1毫米，即游标的第 10条刻度线恰好与主尺的 9毫米刻度线对齐。当量爪间所量物体的线度为 0.1毫米时，游标尺向右应移动 0.1毫米。这时它的第一条刻度线恰好与尺身的 1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的 5毫米刻度线对齐时，说明两量爪之间有 00 毫米的宽度，……，依此类推。在测量大于 1毫米的长度时，整的毫米数要从游标"0"线与尺身相对的刻度线读出。游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置。否则，量爪若在错误位置上，将使测量结果彳比实际尺寸《要大；先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微...
