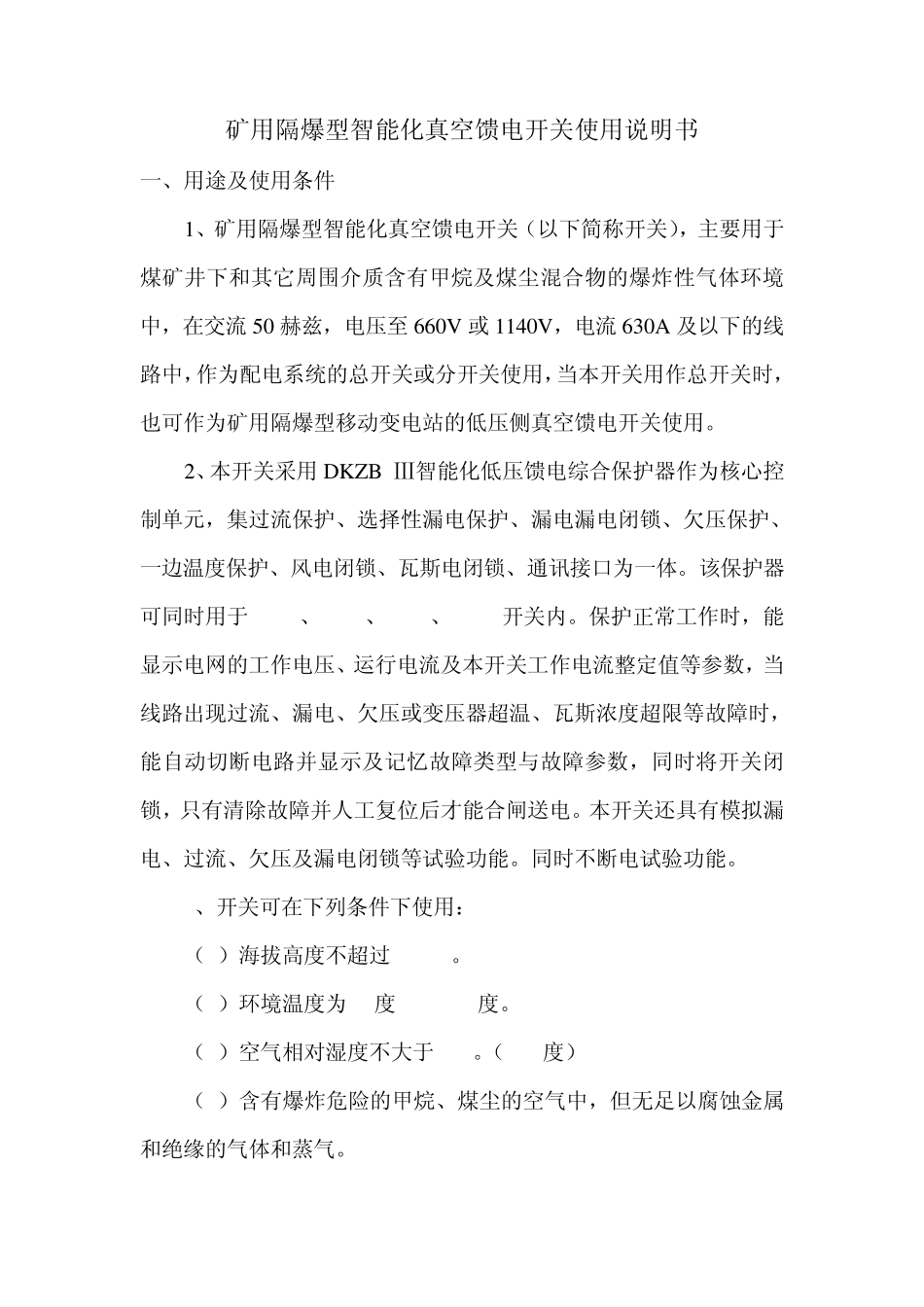

矿用隔爆型智能化真空馈电开关使用说明书 一、用途及使用条件 1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质含有甲烷及煤尘混合物的爆炸性气体环境中，在交流50 赫兹，电压至660V 或1140V，电流630A 及以下的线路中，作为配电系统的总开关或分开关使用，当本开关用作总开关时，也可作为矿用隔爆型移动变电站的低压侧真空馈电开关使用。 2、本开关采用DKZB-Ⅲ智能化低压馈电综合保护器作为核心控制单元，集过流保护、选择性漏电保护、漏电漏电闭锁、欠压保护、一边温度保护、风电闭锁、瓦斯电闭锁、通讯接口为一体。该保护器可同时用于200A、400A、500A、630A开关内。保护正常工作时，能显示电网的工作电压、运行电流及本开关工作电流整定值等参数，当线路出现过流、漏电、欠压或变压器超温、瓦斯浓度超限等故障时，能自动切断电路并显示及记忆故障类型与故障参数，同时将开关闭锁，只有清除故障并人工复位后才能合闸送电。本开关还具有模拟漏电、过流、欠压及漏电闭锁等试验功能。同时不断电试验功能。 3、开关可在下列条件下使用： （1）海拔高度不超过 2000m。 （2）环境温度为-5度----+40度。 （3）空气相对湿度不大于95%。（+25度） （4）含有爆炸危险的甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气。 （5）无淋水及水侵入的地方。 二、主要技术参数 1、额定电压：380V、660V、1140V 2、额定电流：630A、400A 3、极限分断能力：12500A(630A) 8000A(400A) 4、短路和 1K漏电时，开关分断时间（包括断路器）小于 60ms. 5、开关在分闸状态时，负荷侧对地绝缘电阻 40千欧（1140V）、22千欧（660V）以下能可靠地实现漏电闭锁，并有信号显示。 6、开关在合闸状态时，负荷侧绝缘电阻在 20千欧（1140V）、11千欧（660V）以下能可靠地实现漏电保护，并有信号显示。 7、主回路输入接线口 2个，输出接线口 2个，分别可穿入两条不大于直径为 78mm的橡套电缆，控制回路 4个，分别可穿入一条不大于直径为 20mm的橡套电缆。 三、智能保护部分原理及整定 馈电开关的保护部分是以单片计算机系统为核心的智能化综合保护器，其主要功能及使用要点叙述如下： 1、欠压保护 若电网电压低于 70%Ve,保护器控制开关延时 8s断开。 2、过流保护 保护器面板布置中有设两位拨码盘，上边一组设置过载长延时保护整定值，下边一组设置短路保护电流整定值。拨盘数字含义有拨盘两侧的文字...
