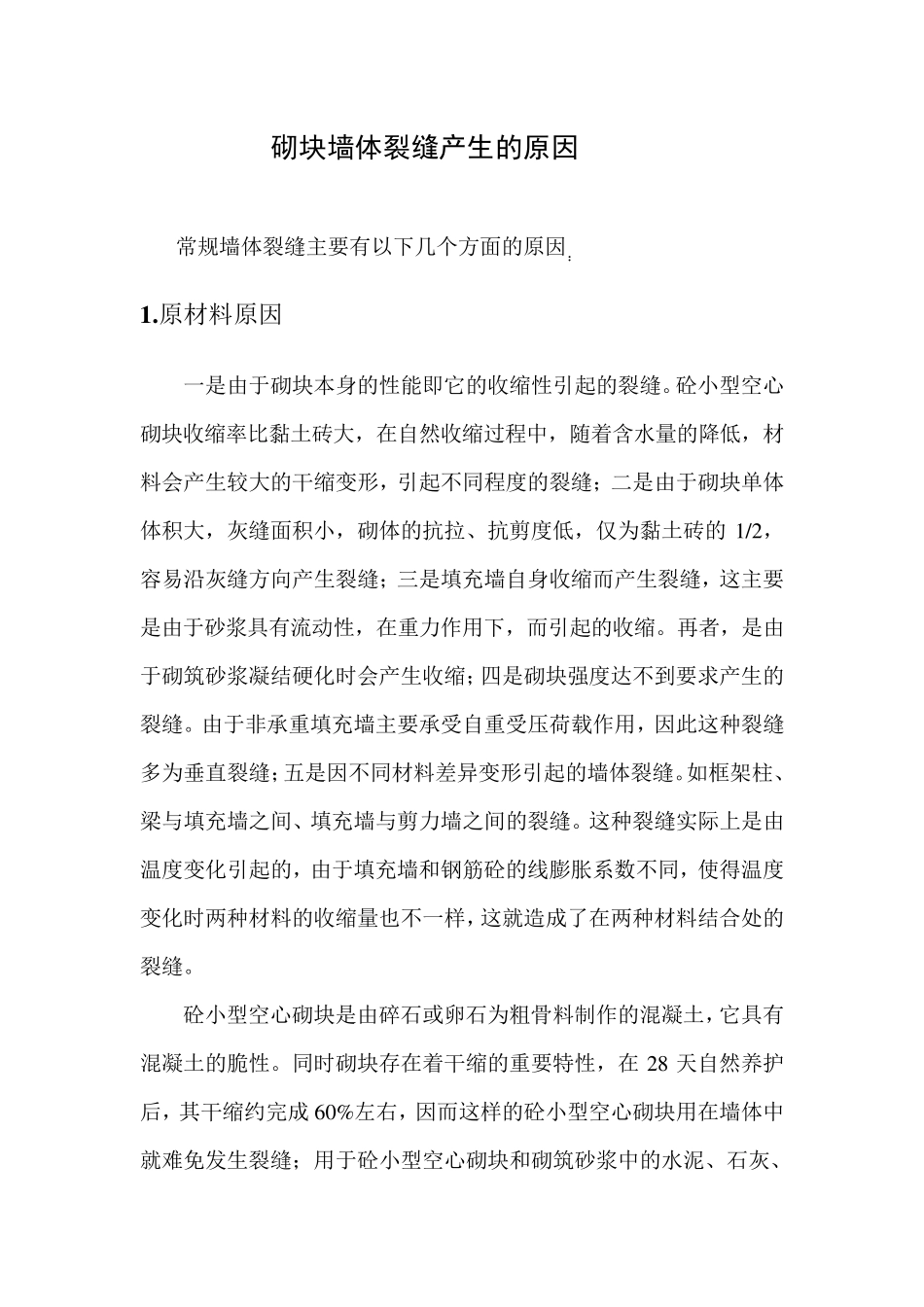

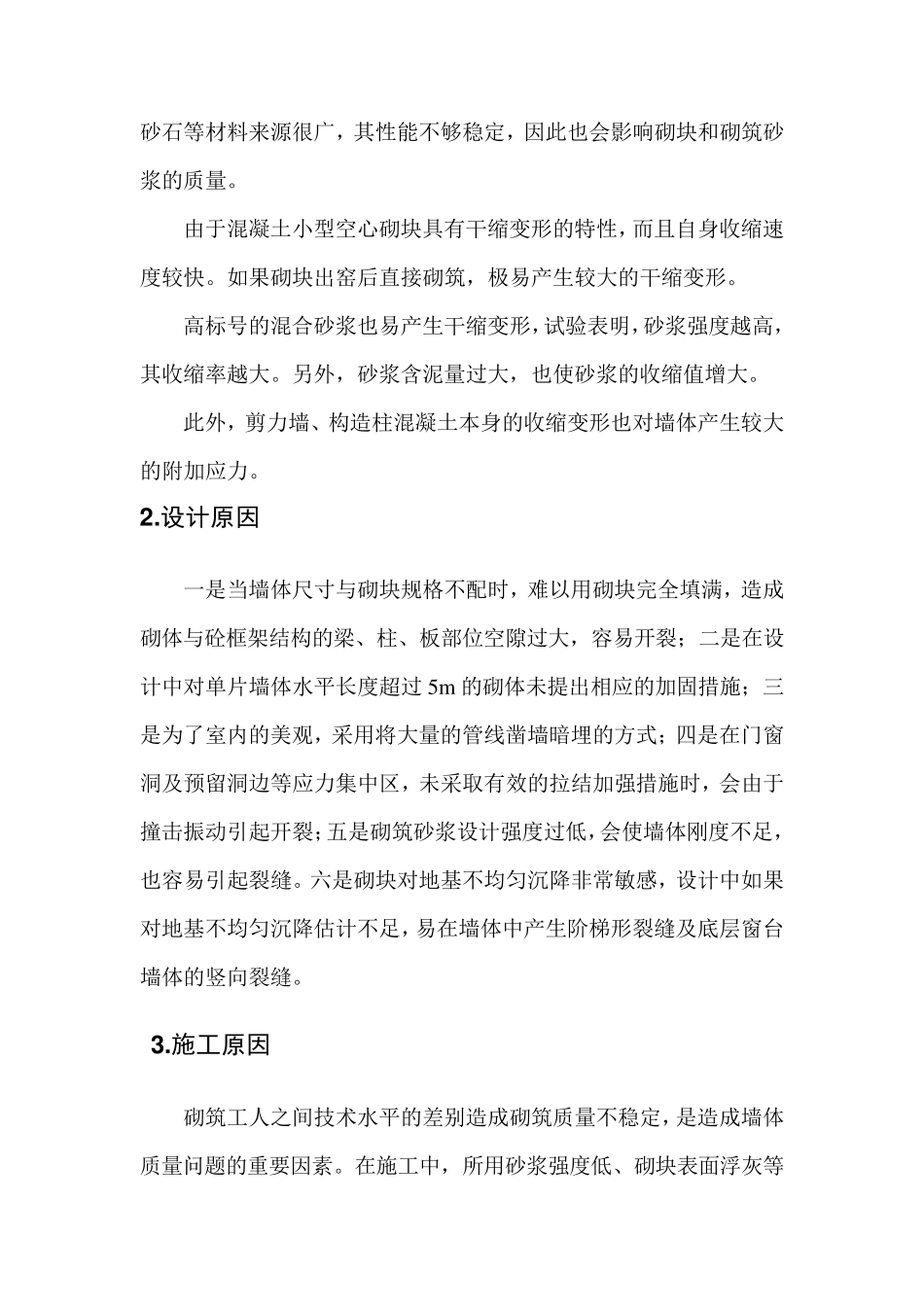

砌块墙体裂缝产生的原因 常规墙体裂缝主要有以下几个方面的原因： 1 .原材料原因 一是由于砌块本身的性能即它的收缩性引起的裂缝。砼小型空心砌块收缩率比黏土砖大，在自然收缩过程中，随着含水量的降低，材料会产生较大的干缩变形，引起不同程度的裂缝；二是由于砌块单体体积大，灰缝面积小，砌体的抗拉、抗剪度低，仅为黏土砖的1 /2 ，容易沿灰缝方向产生裂缝；三是填充墙自身收缩而产生裂缝，这主要是由于砂浆具有流动性，在重力作用下，而引起的收缩。再者，是由于砌筑砂浆凝结硬化时会产生收缩；四是砌块强度达不到要求产生的裂缝。由于非承重填充墙主要承受自重受压荷载作用，因此这种裂缝多为垂直裂缝；五是因不同材料差异变形引起的墙体裂缝。如框架柱、梁与填充墙之间、填充墙与剪力墙之间的裂缝。这种裂缝实际上是由温度变化引起的，由于填充墙和钢筋砼的线膨胀系数不同，使得温度变化时两种材料的收缩量也不一样，这就造成了在两种材料结合处的裂缝。 砼小型空心砌块是由碎 石 或 卵 石 为粗 骨 料制 作的混 凝土，它具有混 凝土的脆 性。同时砌块存 在着干缩的重要特 性，在2 8 天 自然养 护后 ，其 干缩约 完 成6 0 %左 右 ，因而这样的砼小型空心砌块用在墙体中就难 免 发 生裂缝；用于砼小型空心砌块和砌筑砂浆中的水泥 、石 灰、砂石等材料来源很广，其性能不够稳定，因此也会影响砌块和砌筑砂浆的质量。 由于混凝土小型空心砌块具有干缩变形的特性，而且自身收缩速度较快。如果砌块出窑后直接砌筑，极易产生较大的干缩变形。 高标号的混合砂浆也易产生干缩变形，试验表明，砂浆强度越高，其收缩率越大。另外，砂浆含泥量过大，也使砂浆的收缩值增大。 此外，剪力墙、构造柱混凝土本身的收缩变形也对墙体产生较大的附加应力。 2 .设计原因 一是当墙体尺寸与砌块规格不配时，难以用砌块完全填满，造成砌体与砼框架结构的梁、柱、板部位空隙过大，容易开裂；二是在设计中对单片墙体水平长度超过5m 的砌体未提出相应的加固措施；三是为了室内的美观，采用将大量的管线凿墙暗埋的方式；四是在门窗洞及预留洞边等应力集中区，未采取有效的拉结加强措施时，会由于撞击振动引起开裂；五是砌筑砂浆设计强度过低，会使墙体刚度不足，也容易引起裂缝。六是砌块对地基不均匀沉降非常敏感，设计中如果对地基不均匀沉降估计不足，易在墙体中产生阶梯形裂缝及底层窗台墙体的竖向裂缝。 3 .施工原...
