破解电动汽车和充电桩的通讯协议兼容性问题!

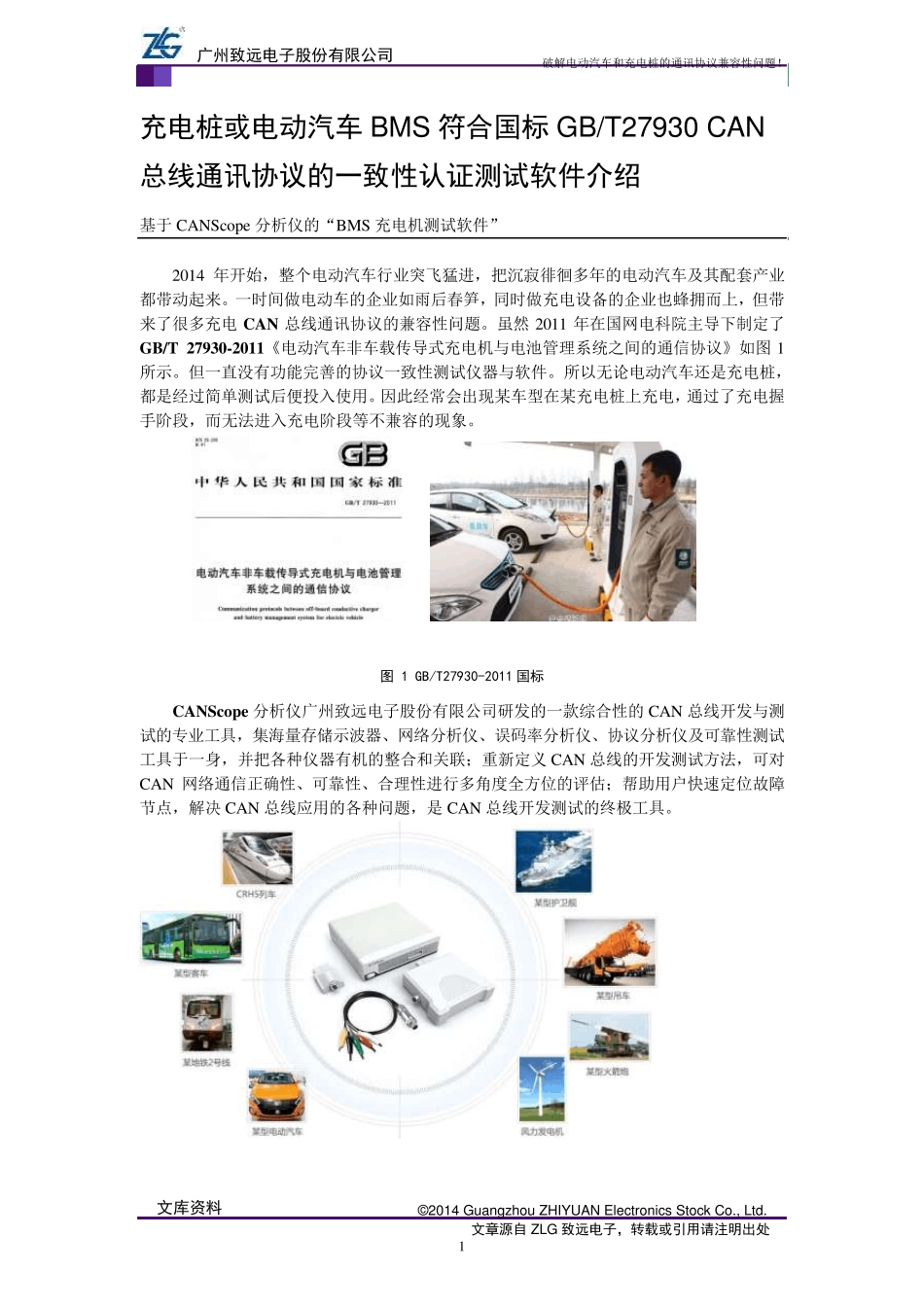

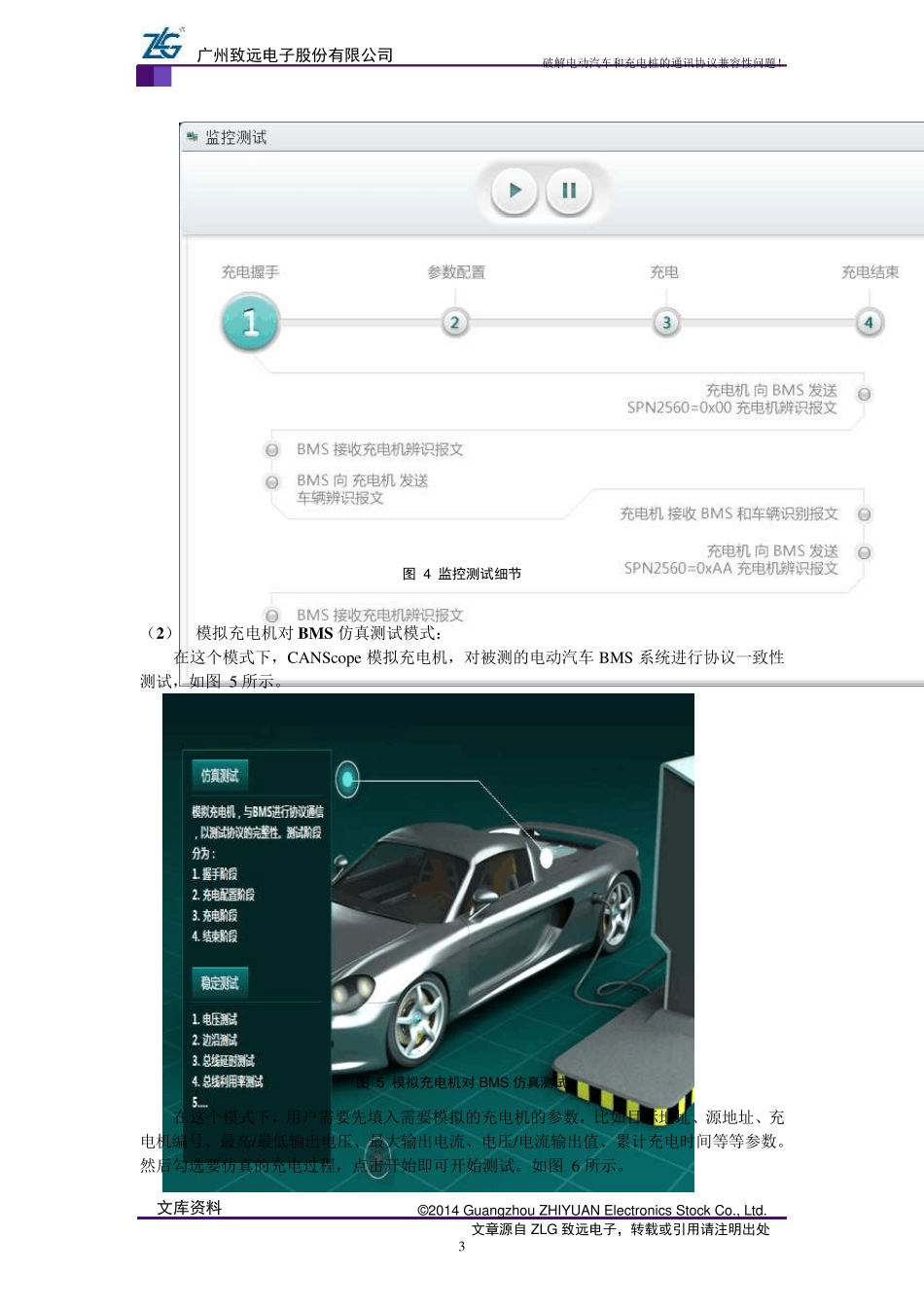

广州致远电子股份有限公司 文库资料 © 2014 Guangzhou ZHIYUAN Electronics Stock Co., Ltd. 文章源自ZLG 致远电子，转载或引用请注明出处 1 破解电动汽车和充电桩的通讯协议兼容性问题！ 充电桩或电动汽车BMS 符合国标GB/T27930 CAN总线通讯协议的一致性认证测试软件介绍 基于CANScope 分析仪的“BMS 充电机测试软件” 2014 年开始，整个电动汽车行业突飞猛进，把沉寂徘徊多年的电动汽车及其配套产业都带动起来。一时间做电动车的企业如雨后春笋，同时做充电设备的企业也蜂拥而上，但带来了很多充电CAN 总线通讯协议的兼容性问题。虽然 2011 年在国网电科院主导下制定了GB/T 27930-2011《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》如图 1所示。但一直没有功能完善的协议一致性测试仪器与软件。所以无论电动汽车还是充电桩，都是经过简单测试后便投入使用。因此经常会出现某车型在某充电桩上充电，通过了充电握手阶段，而无法进入充电阶段等不兼容的现象。 图 1 GB/T27930-2011 国标 CANScope 分析仪广州致远电子股份有限公司研发的一款综合性的CAN 总线开发与测试的专业工具，集海量存储示波器、网络分析仪、误码率分析仪、协议分析仪及可靠性测试工具于一身，并把各种仪器有机的整合和关联；重新定义 CAN 总线的开发测试方法，可对CAN 网络通信正确性、可靠性、合理性进行多角度全方位的评估；帮助用户快速定位故障节点，解决 CAN 总线应用的各种问题，是 CAN 总线开发测试的终极工具。 广州致远电子股份有限公司 文库资料 © 2014 Guangzhou ZHIYUAN Electronics Stock Co., Ltd. 文章源自ZLG 致远电子，转载或引用请注明出处 2 破解电动汽车和充电桩的通讯协议兼容性问题！ CANScope 的 “BMS 充电机测试软件”，如图 2 所示为致远电子与国网电科院合作研发的，对被测充电机或者电动汽车电池管理系统（BMS）进行符合 GB/T27930 协议的一致性测试软件。 图 2 CANScopeBMS 充电机测试软件 此软件具备以下四种工作模式： （1） 监控测试模式： 在此模式下，CANScope 作为一台只听设备，监控充电双方的通信，如图 3 所示。 图 3 监控测试模式选择 监控测试启动后，界面中为四个充电过程的流程监控图，实时闪动目前进行的步骤。如果发生充电过程异常中断，可以自动提示目前中断的位置，便于查找问题原因。如图 4 所示。 广州致远电子股份有限公...
