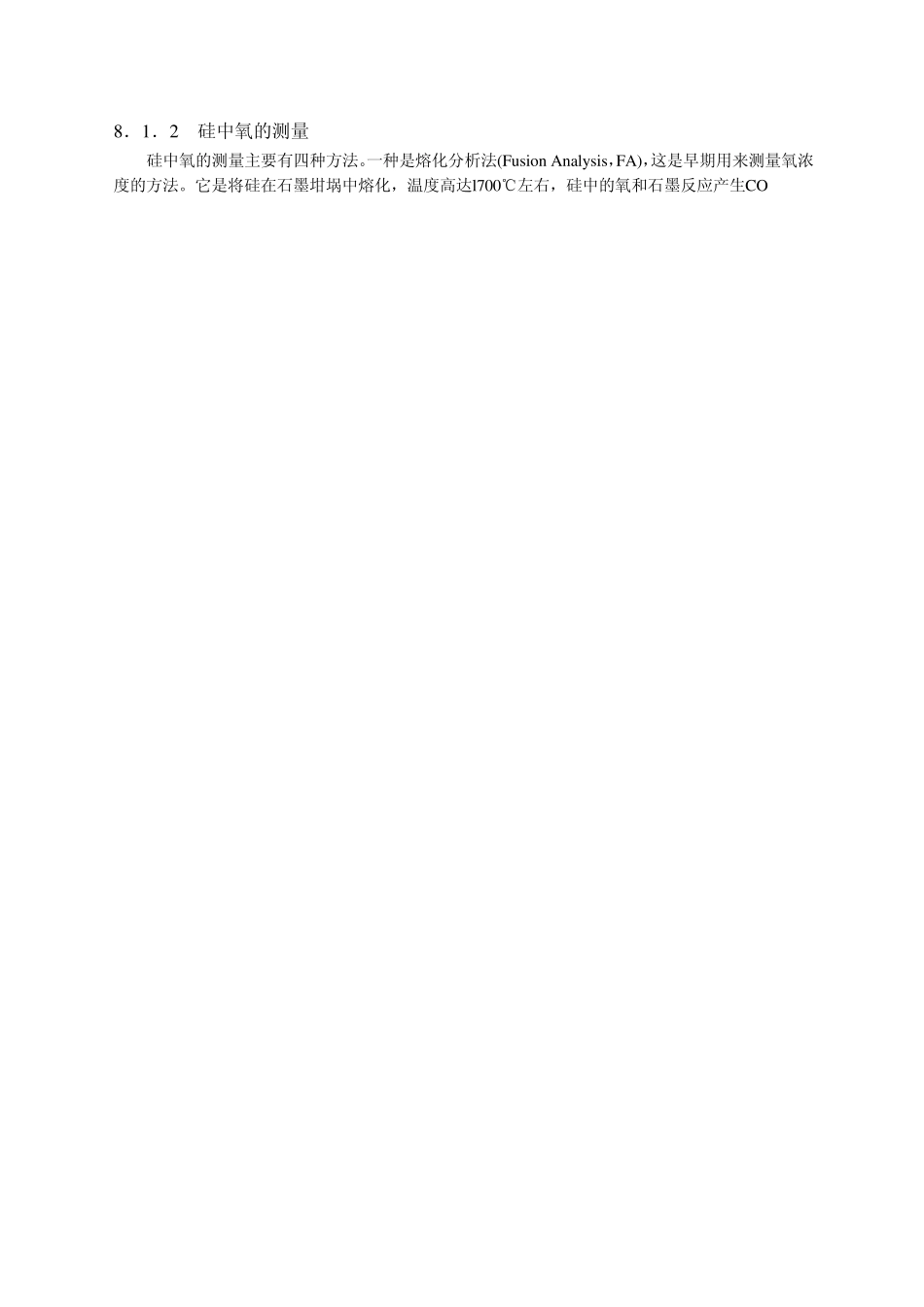

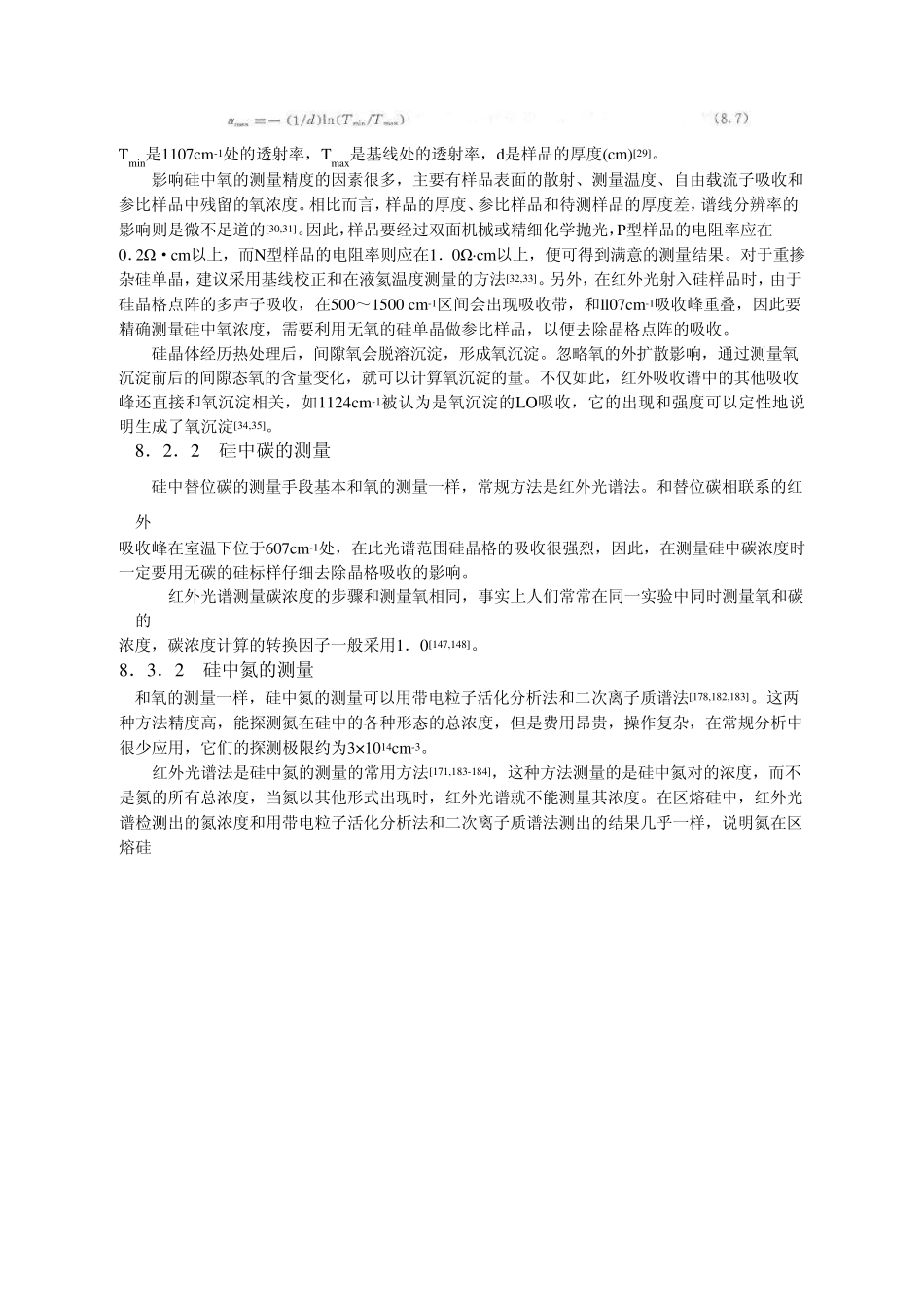

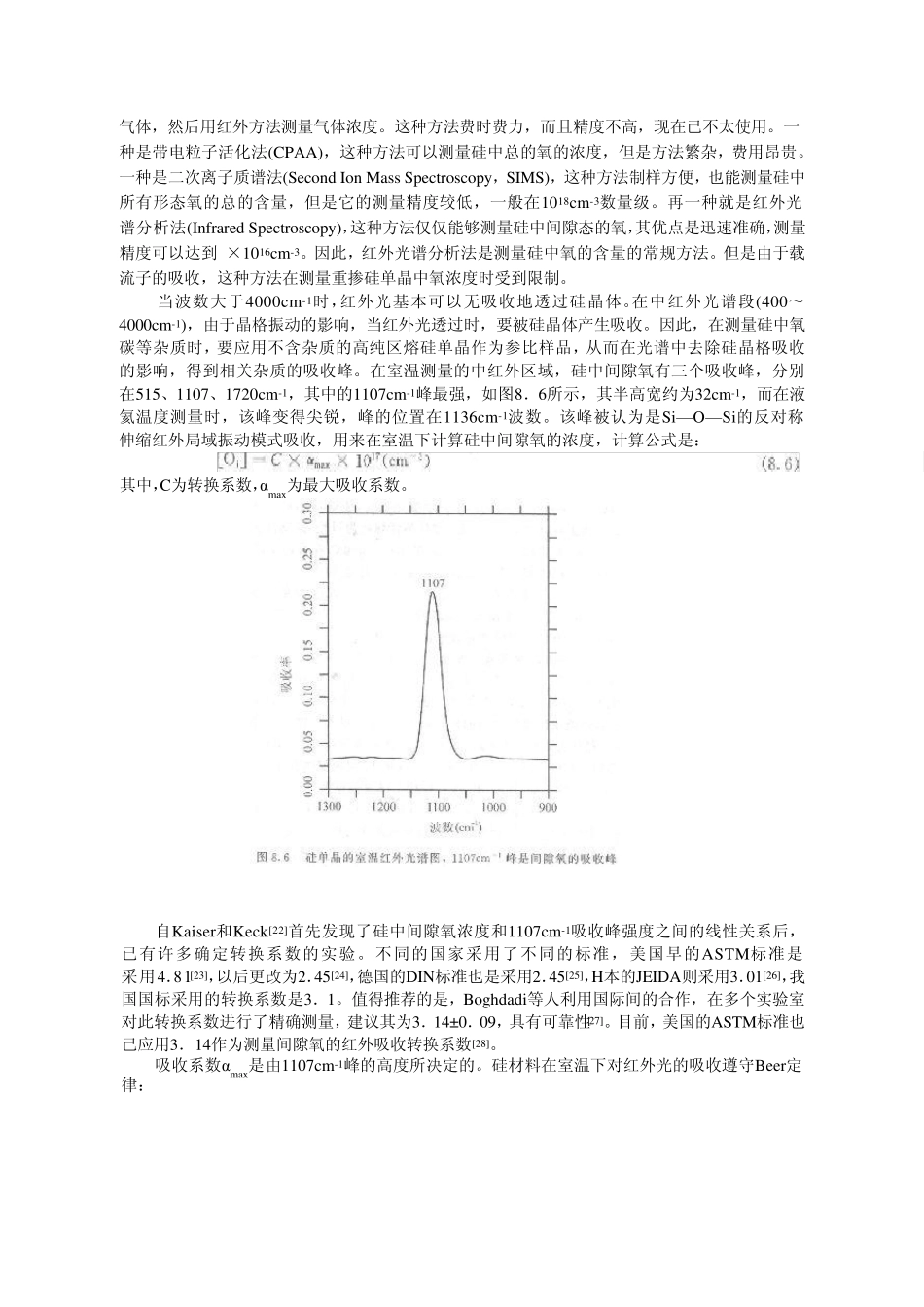

8．1．2 硅中氧的测量 硅中氧的测量主要有四种方法。一种是熔化分析法(Fusion Analysis，FA)，这是早期用来测量氧浓度的方法。它是将硅在石墨坩埚中熔化，温度高达l700℃左右，硅中的氧和石墨反应产生CO 气体，然后用红外方法测量气体浓度。这种方法费时费力，而且精度不高，现在已不太使用。一种是带电粒子活化法(CPAA)，这种方法可以测量硅中总的氧的浓度，但是方法繁杂，费用昂贵。一种是二次离子质谱法(Second Ion Mass Spectroscopy，SIMS)，这种方法制样方便，也能测量硅中所有形态氧的总的含量，但是它的测量精度较低，一般在1018cm-3数量级。再一种就是红外光谱分析法(Infrared Spectroscopy)，这种方 法仅仅能够测量硅中间隙态的氧，其优点是迅速准确，测量精度可以达到1×1016cm-3。因此，红外光谱分析法是测量硅中氧的含量的常规方法。但是由于载流子的吸收，这种方法在测量重掺硅单晶中氧浓度时受到限制。 当波数大于4000cm-1时，红外光基本可以无吸收地透过硅晶体。在中红外光谱段(400～4000cm-1)，由于晶格振动的影响，当红外光透过时，要被硅晶体产生吸收。因此，在测量硅中氧碳等杂质时，要应用不含杂质的高纯区熔硅单晶作为参比样品，从而在光谱中去除硅晶格吸收的影响，得到相关杂质的吸收峰。在室温测量的中红外区域，硅中间隙氧有三个吸收峰，分别在515、1107、1720cm-1，其中的1107cm-1峰最强，如图8．6所示，其半高宽约为32cm-1，而在液氦温度测量时，该峰变得尖锐，峰的位置在1136cm-1波数。该峰被认为是Si—O—Si的反对称伸缩红外局域振动模式吸收，用来在室温下计算硅中间隙氧的浓度，计算公式是： 其中，C为转换系数，αmax为最大吸收系数。 自Kaiser和Keck[22]首先发现了硅中间隙氧浓度和1107cm-1吸收峰强度之间的线性关系后，已有许多确定转换系数的实验。不同的国家采用了不同的标准，美国早的ASTM标准是采用4．81[23]，以后更改为2．45[24]，德国的DIN标准也是采用2．45[25]，H本的JEIDA则采用3．01[26]，我国国标采用的转换系数是3．1。值得推荐的是，Boghdadi等人利用国际间的合作，在多个实验室对此转换系数进行了精确测量，建议其为3．14±0．09，具有可靠性[27]。目前，美国的ASTM标准也已应用3．14作为测量间隙氧的红外吸收转换系数[28]。 吸收系数αmax是由1107cm-1峰的高度所决定的。硅材料在室温下对红外光的吸收遵守Beer定律： Tmin是1107cm-1处的透射率，Tmax是基线处的透射率，d是样品的...
