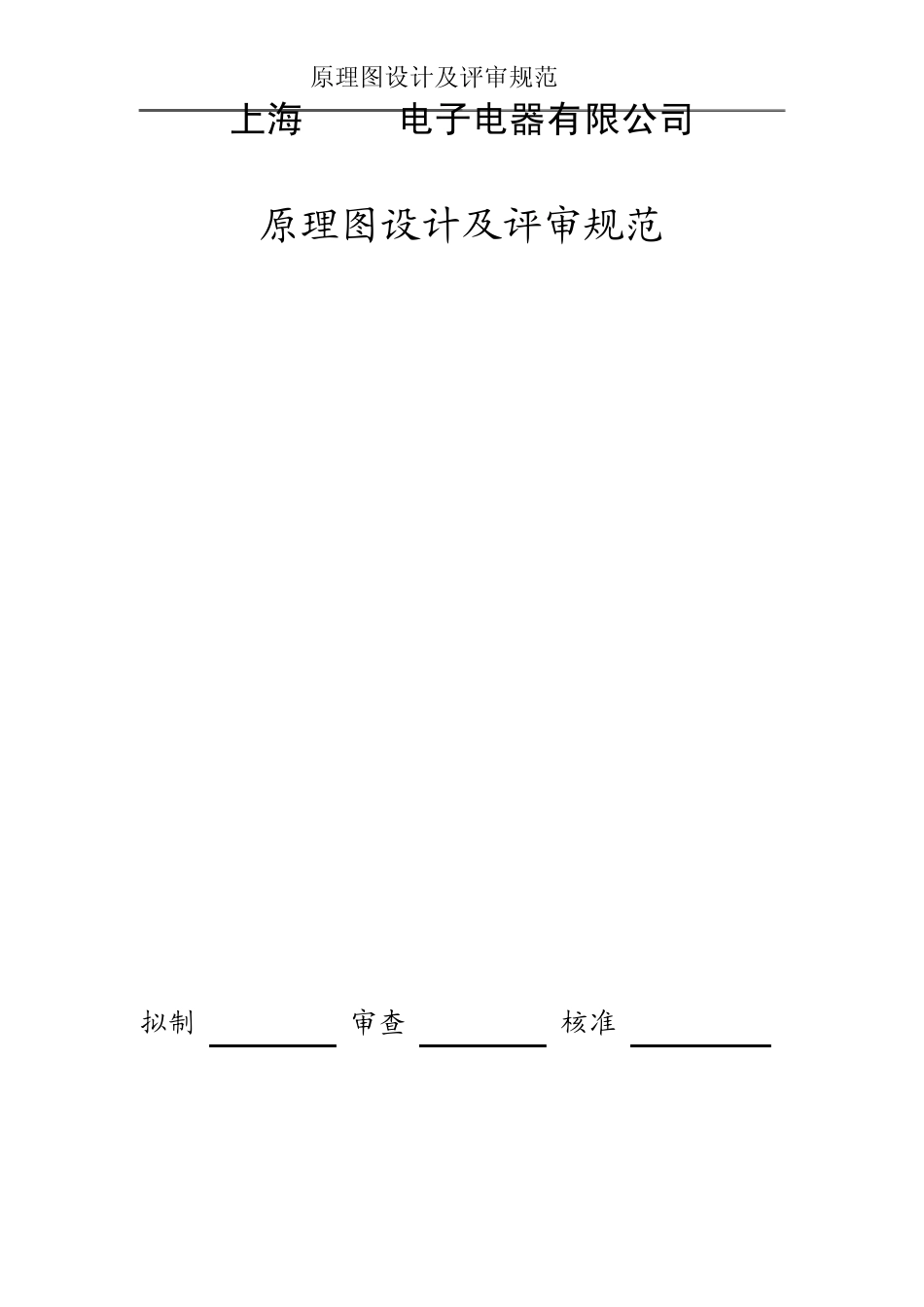

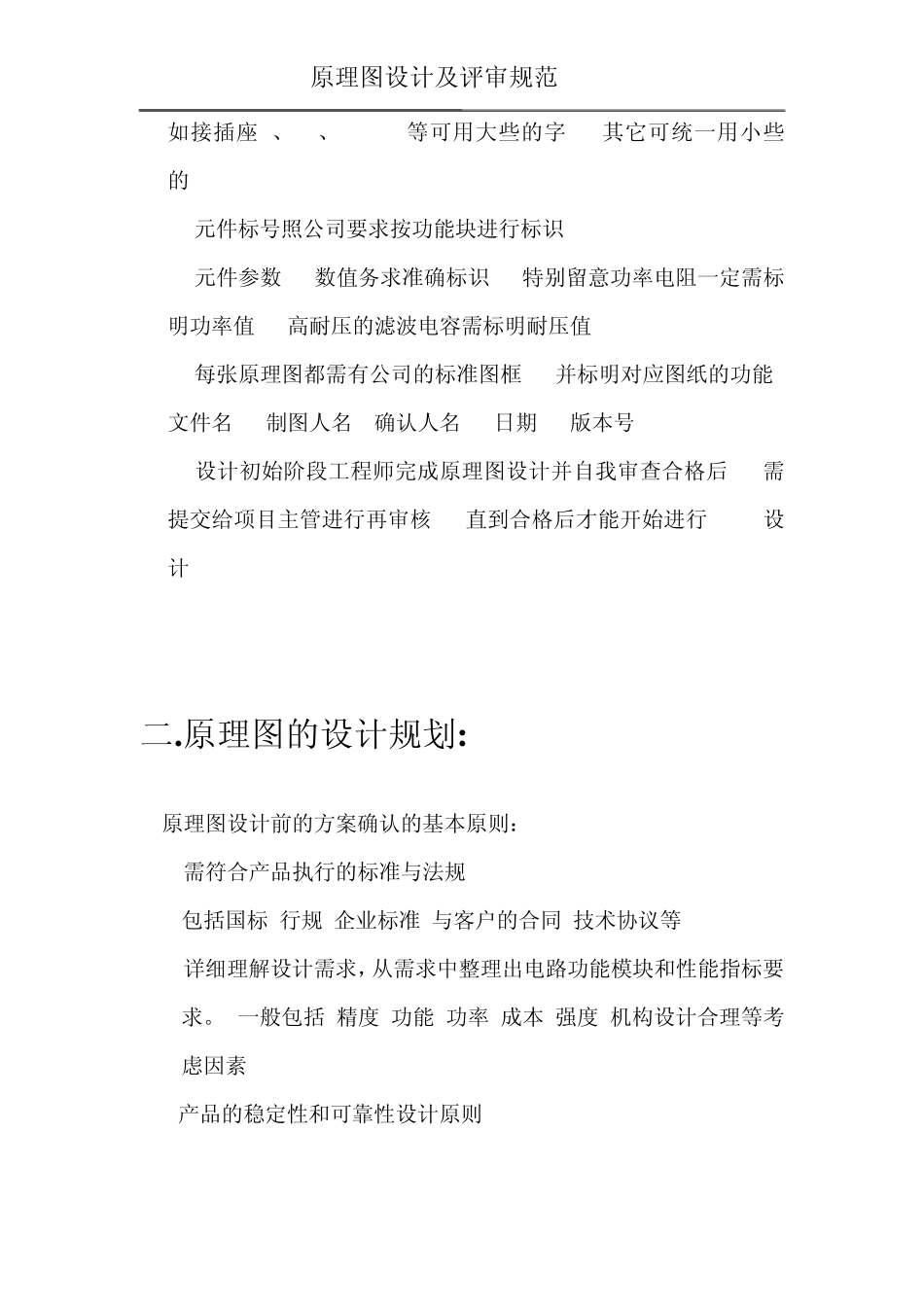

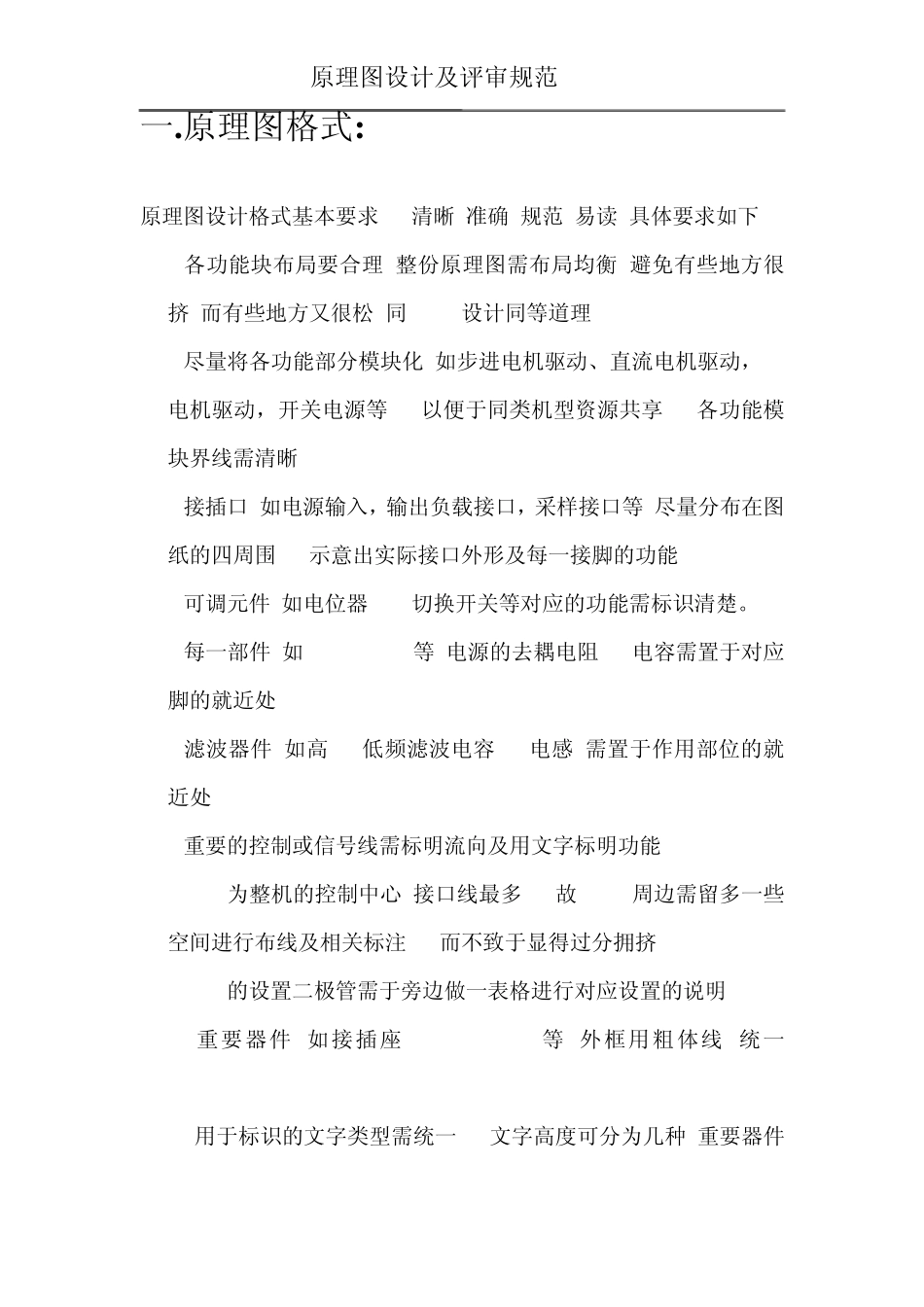

原理图设计及评审规范 V0.9 上海 XXXX电子电器有限公司 原理图设计及评审规范 V1.0 拟制: 审查: 核准: 原理图设计及评审规范V0.9 一.原理图格式: 原理图设计格式基本要求 : 清晰,准确,规范,易读.具体要求如下: 1.1 各功能块布局要合理,整份原理图需布局均衡.避免有些地方很挤,而有些地方又很松,同 PCB 设计同等道理 . 1.2 尽量将各功能部分模块化(如步进电机驱动、直流电机驱动，PG电机驱动，开关电源等), 以便于同类机型资源共享 , 各功能模块界线需清晰 . 1.3 接插口(如电源输入，输出负载接口，采样接口等)尽量分布在图纸的四周围 , 示意出实际接口外形及每一接脚的功能 . 1.4 可调元件(如电位器 ), 切换开关等对应的功能需标识清楚。 1.5 每一部件(如 TUNER,IC 等)电源的去耦电阻 / 电容需置于对应脚的就近处 . 1.6 滤波器件(如高 / 低频滤波电容 , 电感)需置于作用部位的就近处 . 1.7 重要的控制或信号线需标明流向及用文字标明功能 . 1.8 CPU 为整机的控制中心,接口线最多 . 故 CPU 周边需留多一些空间进行布线及相关标注 , 而不致于显得过分拥挤 . 1.9 CPU 的设置二极管需于旁边做一表格进行对应设置的说明 . 1.10 重要器件(如接插座 ,IC, TUNER 等)外框用粗体线(统一 0.5mm). 1.11 用于标识的文字类型需统一 , 文字高度可分为几种(重要器件原理图设计及评审规范V0.9 如接插座 、IC、TUNER 等可用大些的字 , 其它可统一用小些的 ). 1.12 元件标号照公司要求按功能块进行标识 . 1.13 元件参数 / 数值务求准确标识 . 特别留意功率电阻一定需标明功率值 , 高耐压的滤波电容需标明耐压值 . 1.14 每张原理图都需有公司的标准图框 , 并标明对应图纸的功能 , 文件名 , 制图人名/ 确认人名 , 日期 , 版本号 . 1.15 设计初始阶段工程师完成原理图设计并自我审查合格后 , 需提交给项目主管进行再审核 , 直到合格后才能开始进行 PCB 设计 . 二.原理图的设计规划: 2.原理图设计前的方案确认的基本原则： 2.1 需符合产品执行的标准与法规 包括国标,行规,企业标准,与客户的合同,技术协议等. 2.2 详细理解设计需求，从需求中整理出电路功能模块和性能指标要求。 一般包括:精度/功能/功率/成本/强度/机构设计合理等考虑因素. 2.3产品的稳定性和可靠性设计原则: 原理图设计及评审规范V0.9 稳定/可靠性设计的内容包括:降额设...
