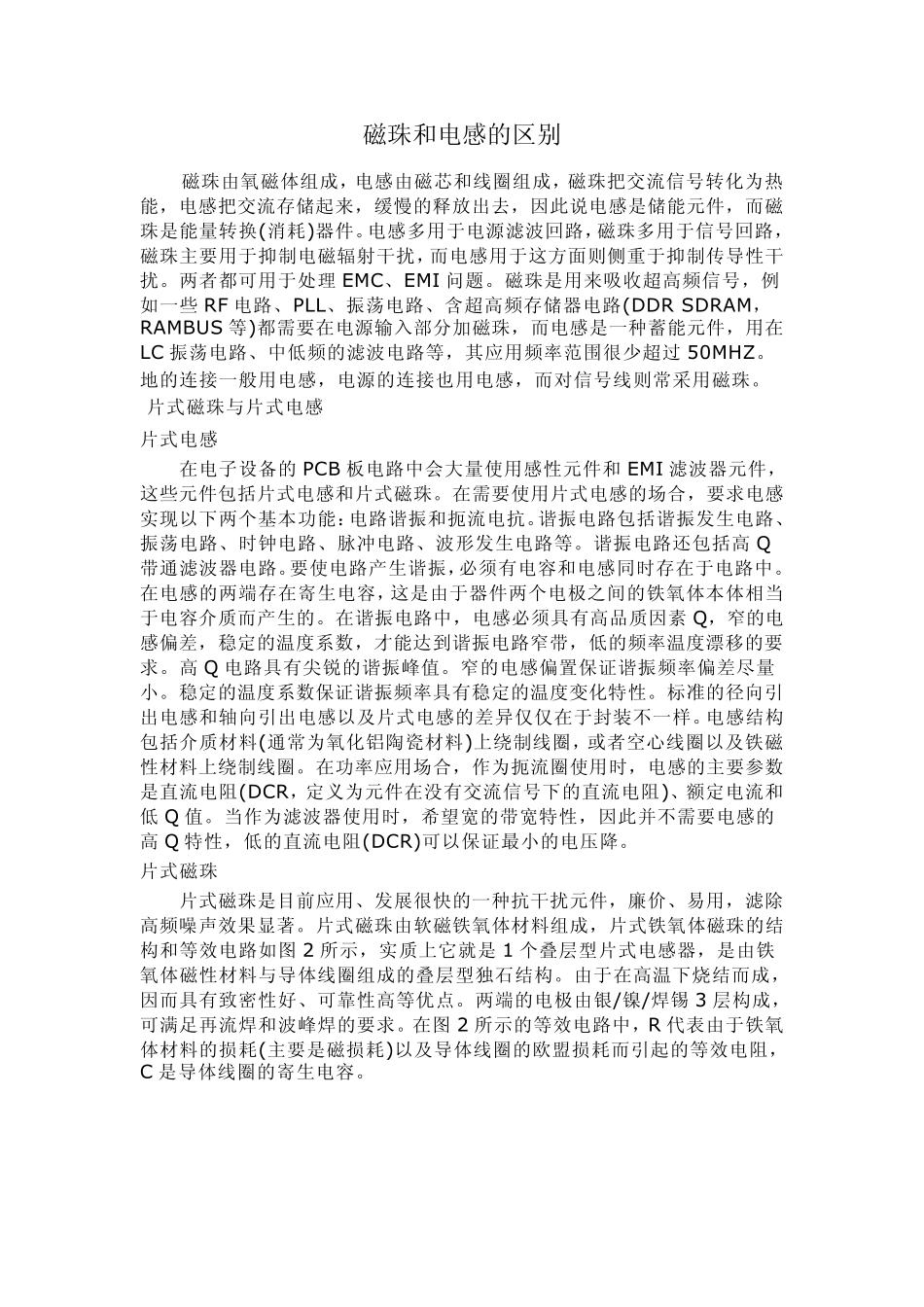

磁珠和电感的区别_第1页
1/11

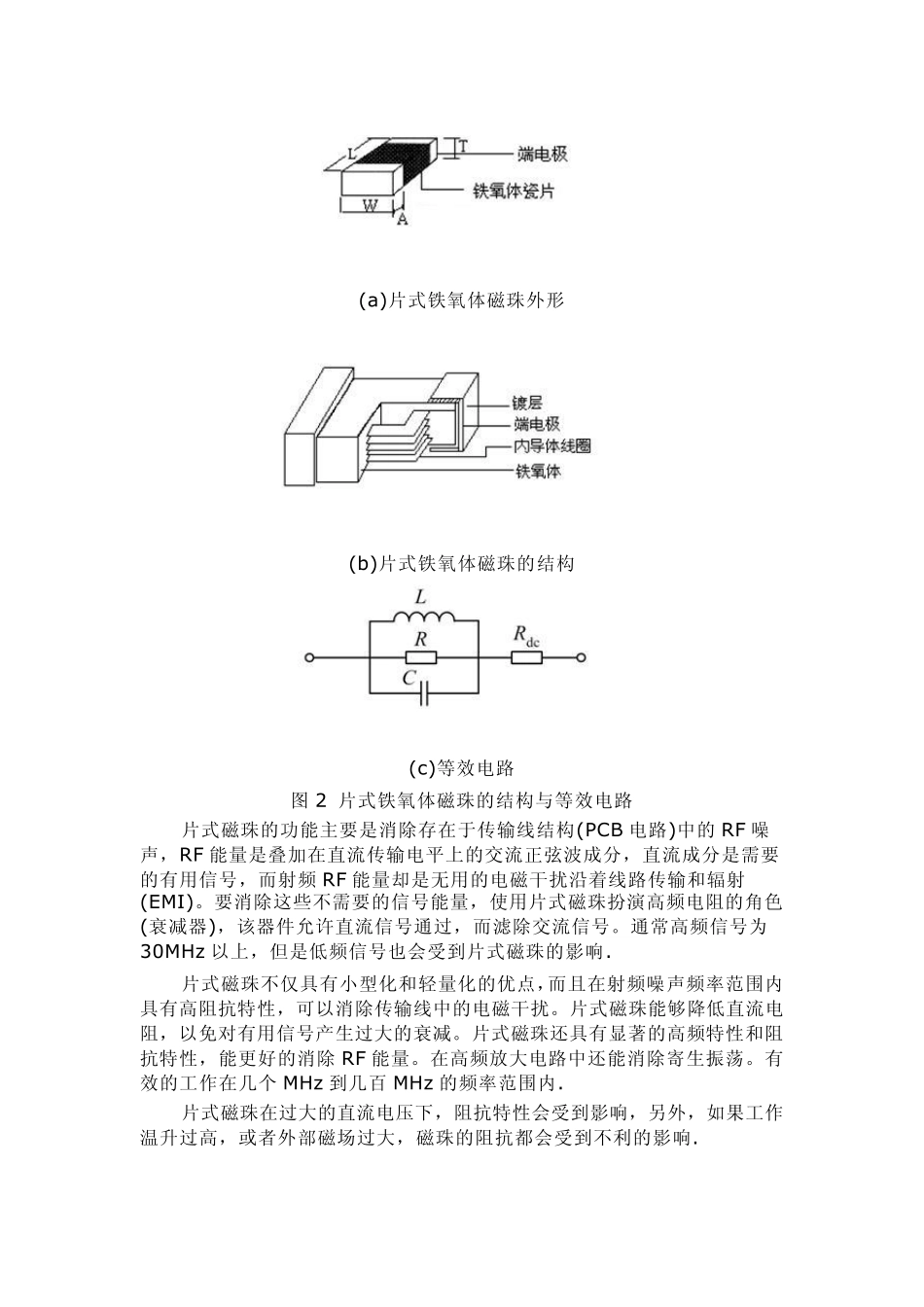

磁珠和电感的区别_第2页
2/11

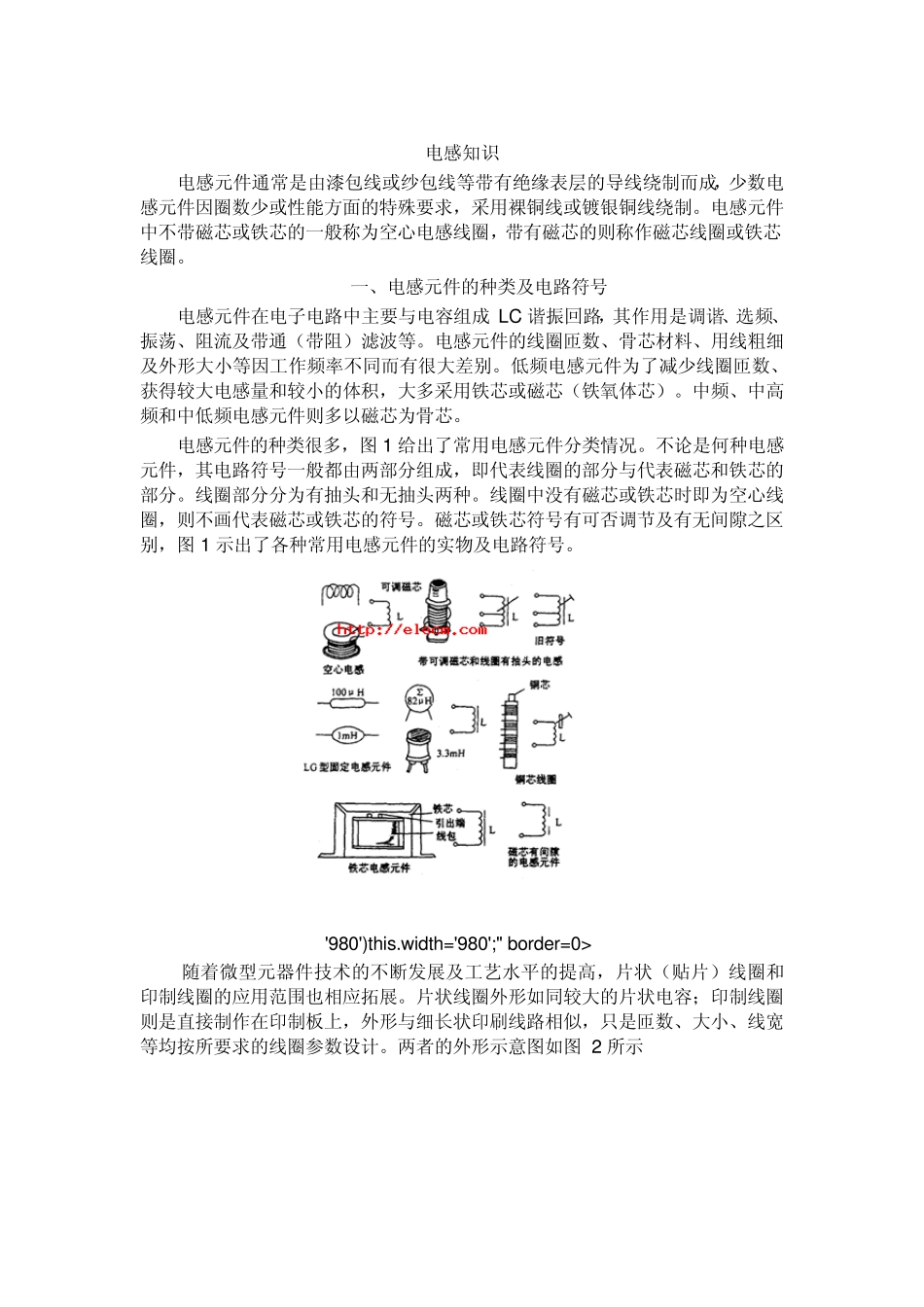

磁珠和电感的区别_第3页
3/11
磁珠和电感的区别 磁珠由氧磁体组成,电感由磁芯和线圈组成,磁珠把交流信号转化为热能,电感把交流存储起来,缓慢的释放出去,因此说电感是储能元件,而磁珠是能量转换(消耗)器件。电感多用于电源滤波回路,磁珠多用于信号回路,磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI 问题。磁珠是用来吸收超高频信号,例如一些 RF 电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM,RAMBUS 等)都需要在电源输入部分加磁珠,而电感是一种蓄能元件,用在LC 振荡电路、中低频的滤波电路等,其应用频率范围很少超过 50MHZ。地的连接一般用电感,电源的连接也用电感,而对信号线则常采用磁珠。 片式磁珠与片式电感 片式电感 在电子设备的PCB 板电路中会大量使用感性元件和EMI 滤波器元件,这些元件包括片式电感和片式磁珠。在需要使用片式电感的场合,要求电感实现以下两个基本功能:电路谐振和扼流电抗。谐振电路包括谐振发生电路、振荡电路、时钟电路、脉冲电路、波形发生电路等。谐振电路还包括高 Q带通滤波器电路。要使电路产生谐振,必须有电容和电感同时存在于电路中。在电感的两端存在寄生电容,这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。在谐振电路中,电感必须具有高品质因素 Q,窄的电感偏差,稳定的温度系数,才能达到谐振电路窄带,低的频率温度漂移的要求。高 Q 电路具有尖锐的谐振峰值。窄的电感偏置保证谐振频率偏差尽量小。稳定的温度系数保证谐振频率具有稳定的温度变化特性。标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。电感结构包括介质材料(通常为氧化铝陶瓷材料)上绕制线圈,或者空心线圈以及铁磁性材料上绕制线圈。在功率应用场合,作为扼流圈使用时,电感的主要参数是直流电阻(DCR,定义为元件在没有交流信号下的直流电阻)、额定电流和低 Q 值。当作为滤波器使用时,希望宽的带宽特性,因此并不需要电感的高 Q 特性,低的直流电阻(DCR)可以保证最小的电压降。 片式磁珠 片式磁珠是目前应用、发展很快的一种抗干扰元件,廉价、易用,滤除高频噪声效果显著。片式磁珠由软磁铁氧体材料组成,片式铁氧体磁珠的结构和等效电路如图 2 所示,实质上它就是1 个叠层型片式电感器,是由铁氧体磁性材料与导体线圈组成的叠层型独石结构。由于在高温下烧结而成,因而具有致密性好、可靠性高等优点。两端的电极由...
