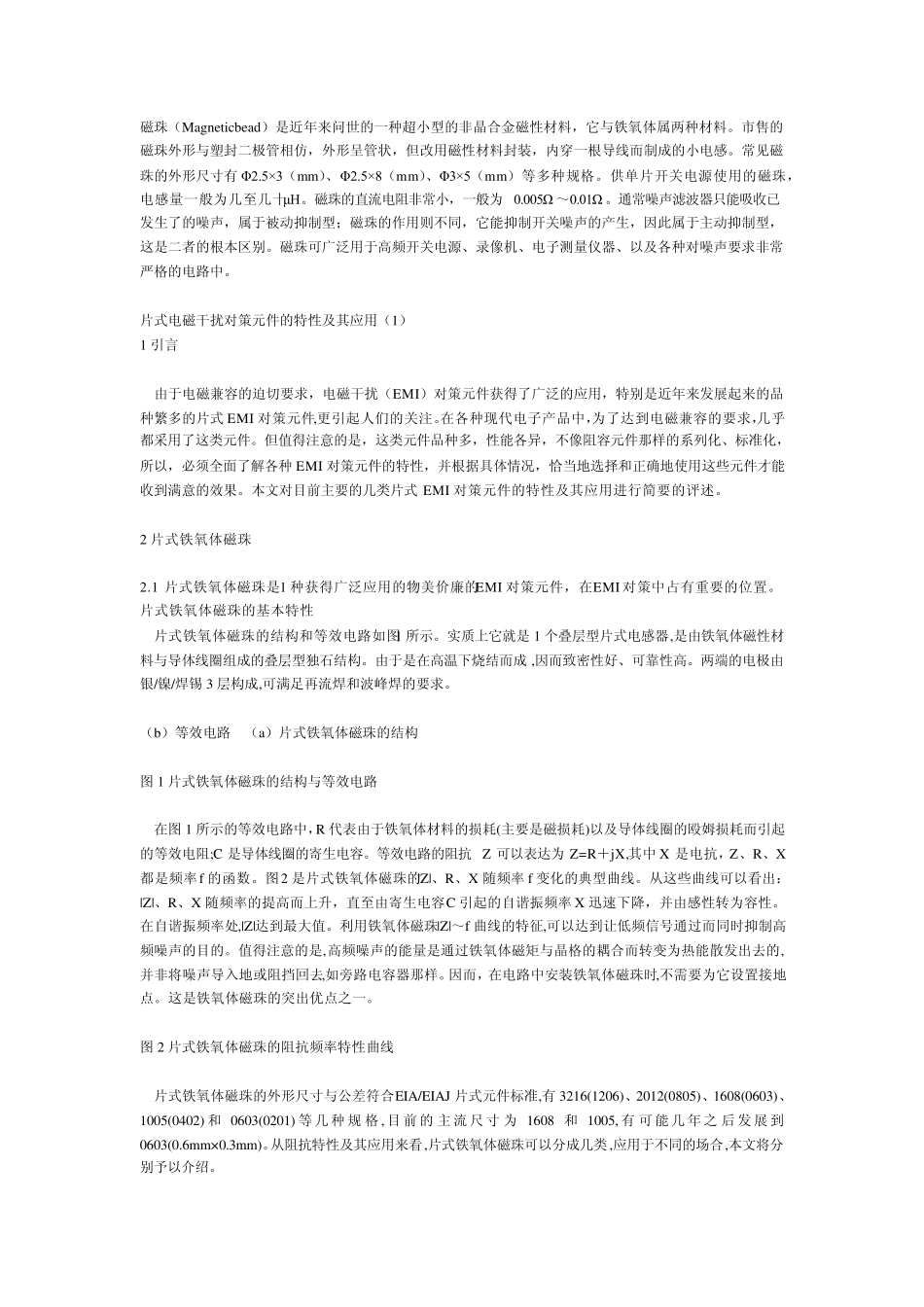

磁珠电感资料_第1页
1/6

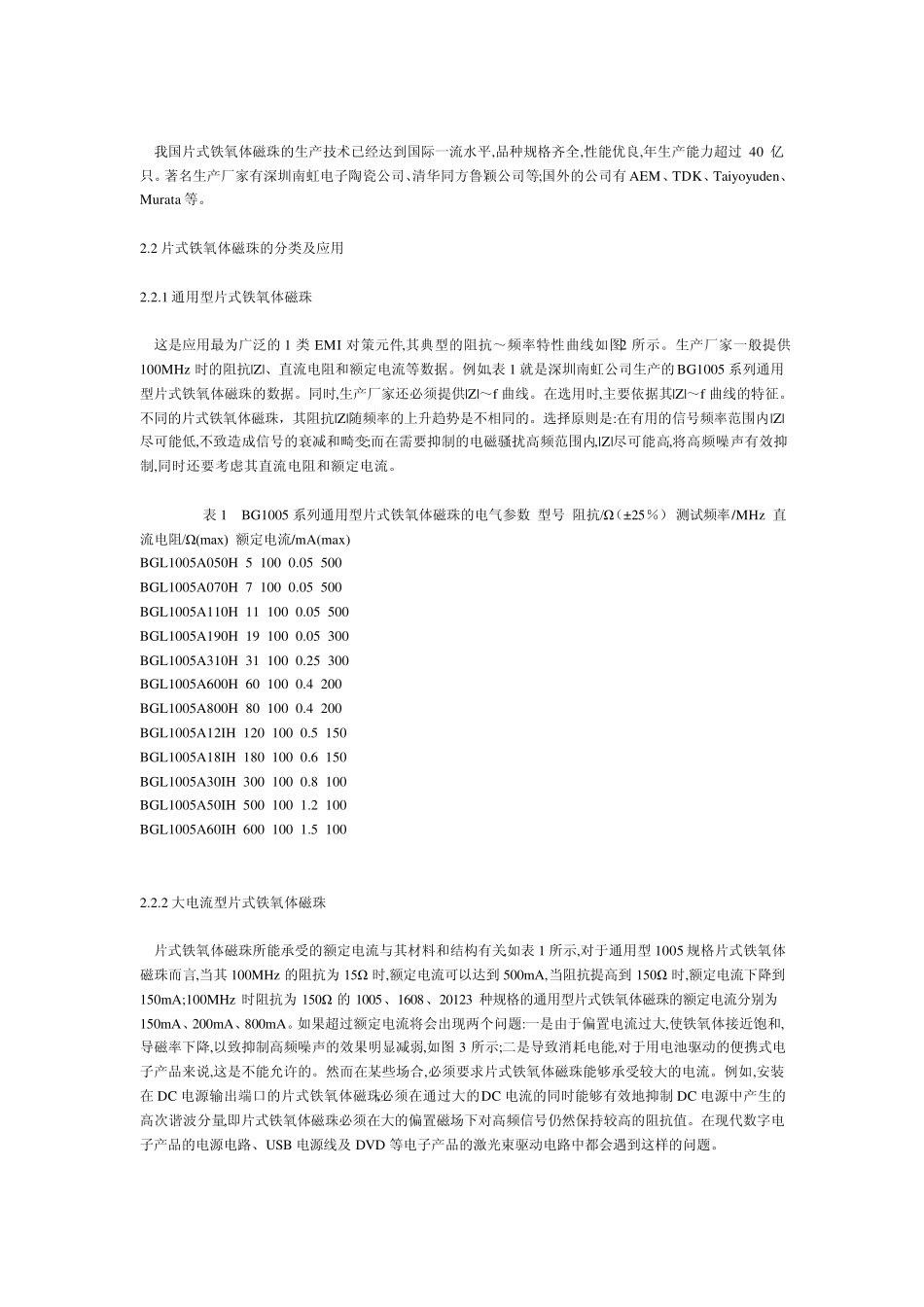

磁珠电感资料_第2页
2/6

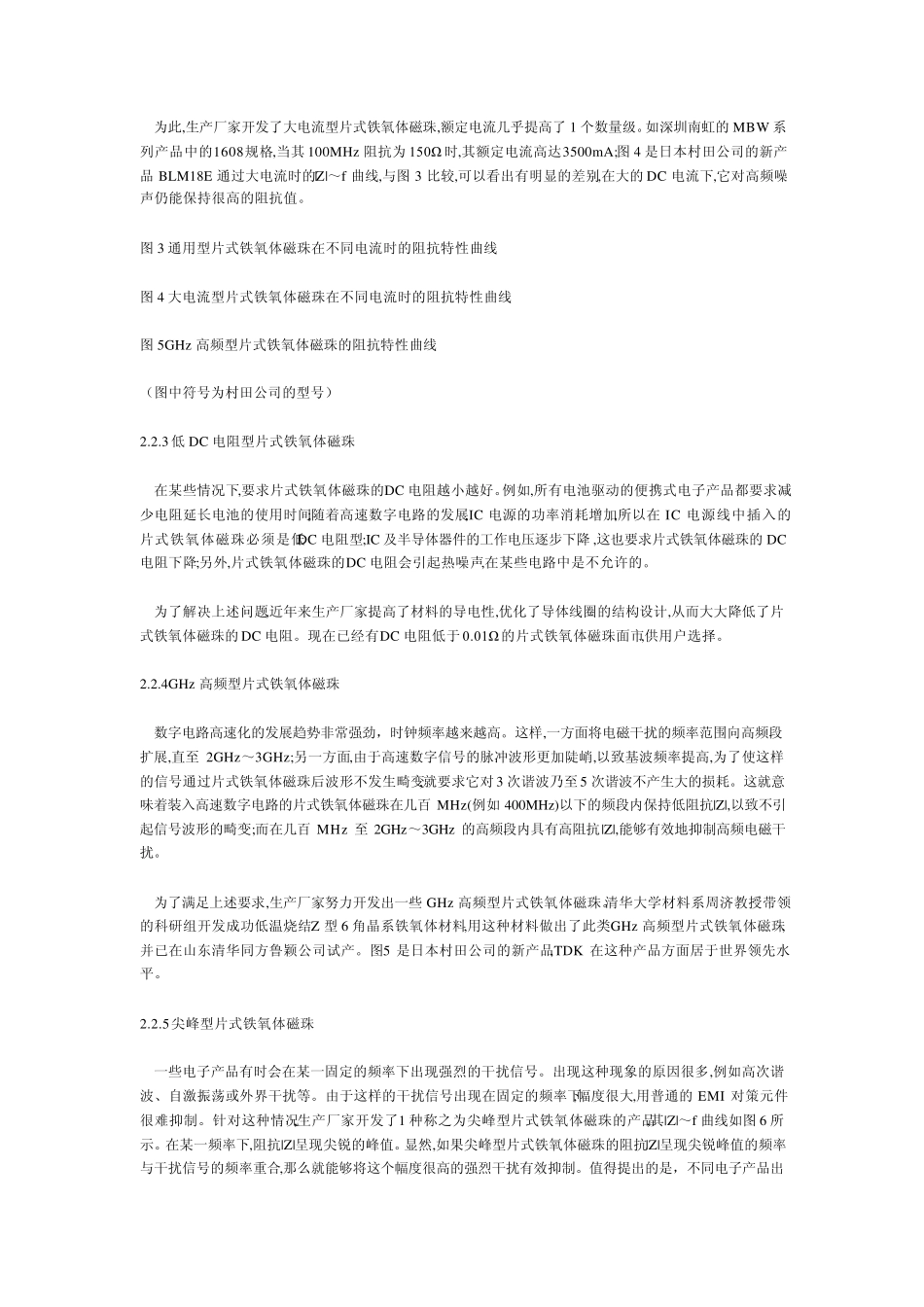

磁珠电感资料_第3页
3/6
磁珠(Magneticbead)是近年来问世的一种超小型的非晶合金磁性材料,它与铁氧体属两种材料。市售的磁珠外形与塑封二极管相仿,外形呈管状,但改用磁性材料封装,内穿一根导线而制成的小电感。常见磁珠的外形尺寸有Φ2.5×3(mm)、Φ2.5×8(mm)、Φ3×5(mm)等多种规格。供单片开关电源使用的磁珠,电感量一般为几至几十μH。磁珠的直流电阻非常小,一般为 0.005Ω ~0.01Ω 。通常噪声滤波器只能吸收已发生了的噪声,属于被动抑制型;磁珠的作用则不同,它能抑制开关噪声的产生,因此属于主动抑制型,这是二者的根本区别。磁珠可广泛用于高频开关电源、录像机、电子测量仪器、以及各种对噪声要求非常严格的电路中。 片式电磁干扰对策元件的特性及其应用(1) 1 引言 由于电磁兼容的迫切要求,电磁干扰(EMI)对策元件获得了广泛的应用,特别是近年来发展起来的品种繁多的片式 EMI 对策元件,更引起人们的关注。在各种现代电子产品中,为了达到电磁兼容的要求,几乎都采用了这类元件。但值得注意的是,这类元件品种多,性能各异,不像阻容元件那样的系列化、标准化,所以,必须全面了解各种EMI 对策元件的特性,并根据具体情况,恰当地选择和正确地使用这些元件才能收到满意的效果。本文对目前主要的几类片式 EMI 对策元件的特性及其应用进行简要的评述。 2 片式铁氧体磁珠 2.1 片式铁氧体磁珠是1 种获得广泛应用的物美价廉的EMI 对策元件,在EMI 对策中占有重要的位置。 片式铁氧体磁珠的基本特性 片式铁氧体磁珠的结构和等效电路如图1 所示。实质上它就是1 个叠层型片式电感器,是由铁氧体磁性材料与导体线圈组成的叠层型独石结构。由于是在高温下烧结而成,因而致密性好、可靠性高。两端的电极由银/镍/焊锡 3 层构成,可满足再流焊和波峰焊的要求。 (b)等效电路 (a)片式铁氧体磁珠的结构 图 1 片式铁氧体磁珠的结构与等效电路 在图 1 所示的等效电路中,R 代表由于铁氧体材料的损耗(主要是磁损耗)以及导体线圈的殴姆损耗而引起的等效电阻;C 是导体线圈的寄生电容。等效电路的阻抗 Z 可以表达为 Z=R+jX,其中 X 是电抗,Z、R、X都是频率f 的函数。图2 是片式铁氧体磁珠的|Z|、R、X 随频率 f 变化的典型曲线。从这些曲线可以看出:|Z|、R、X 随频率的提高而上升,直至由寄生电容C 引起的自谐振频率 X 迅速下降,并由感性转为容性。在自谐振频率处,|Z|达到最大值。利用铁氧体磁珠|Z|~f 曲线...
