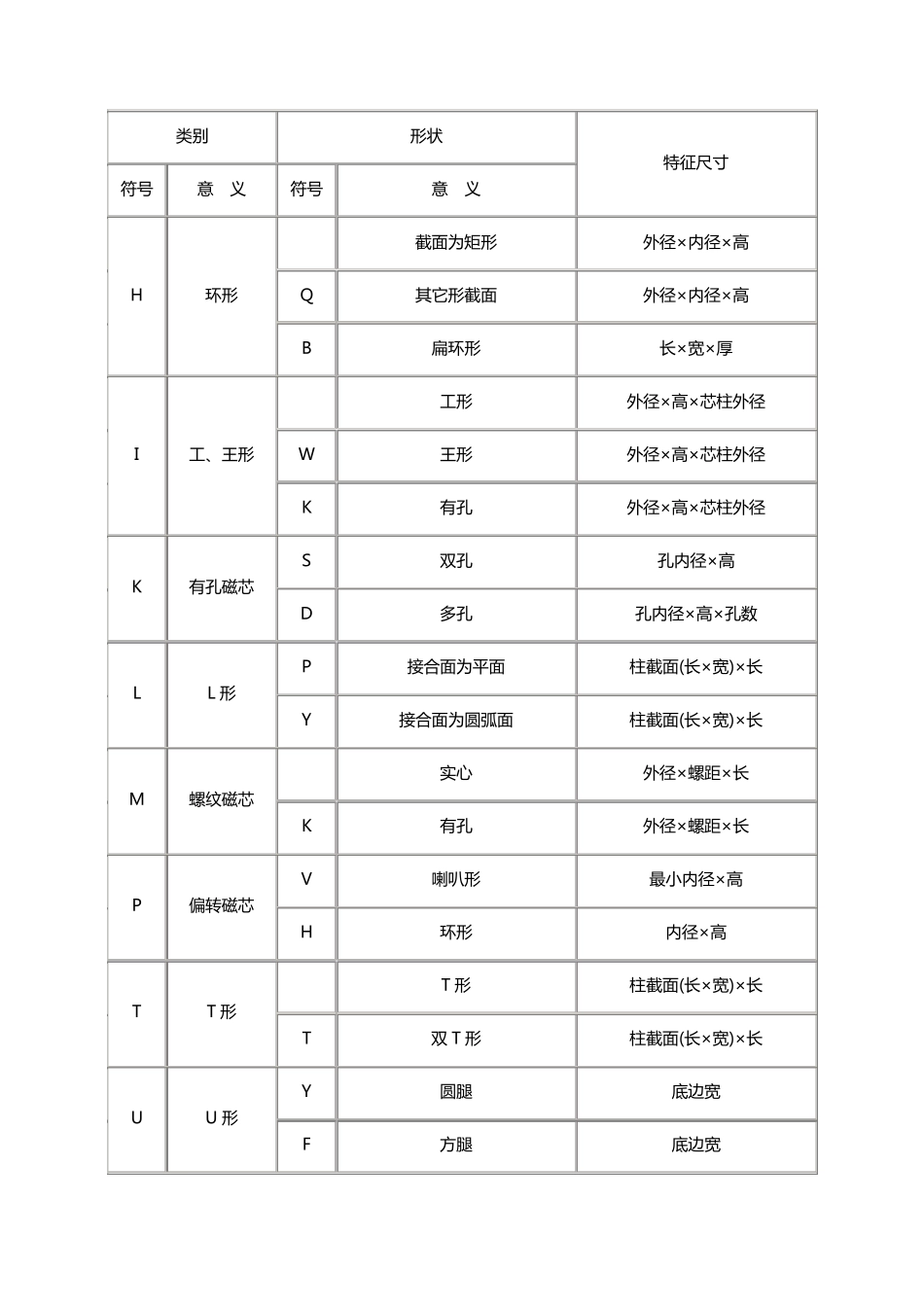

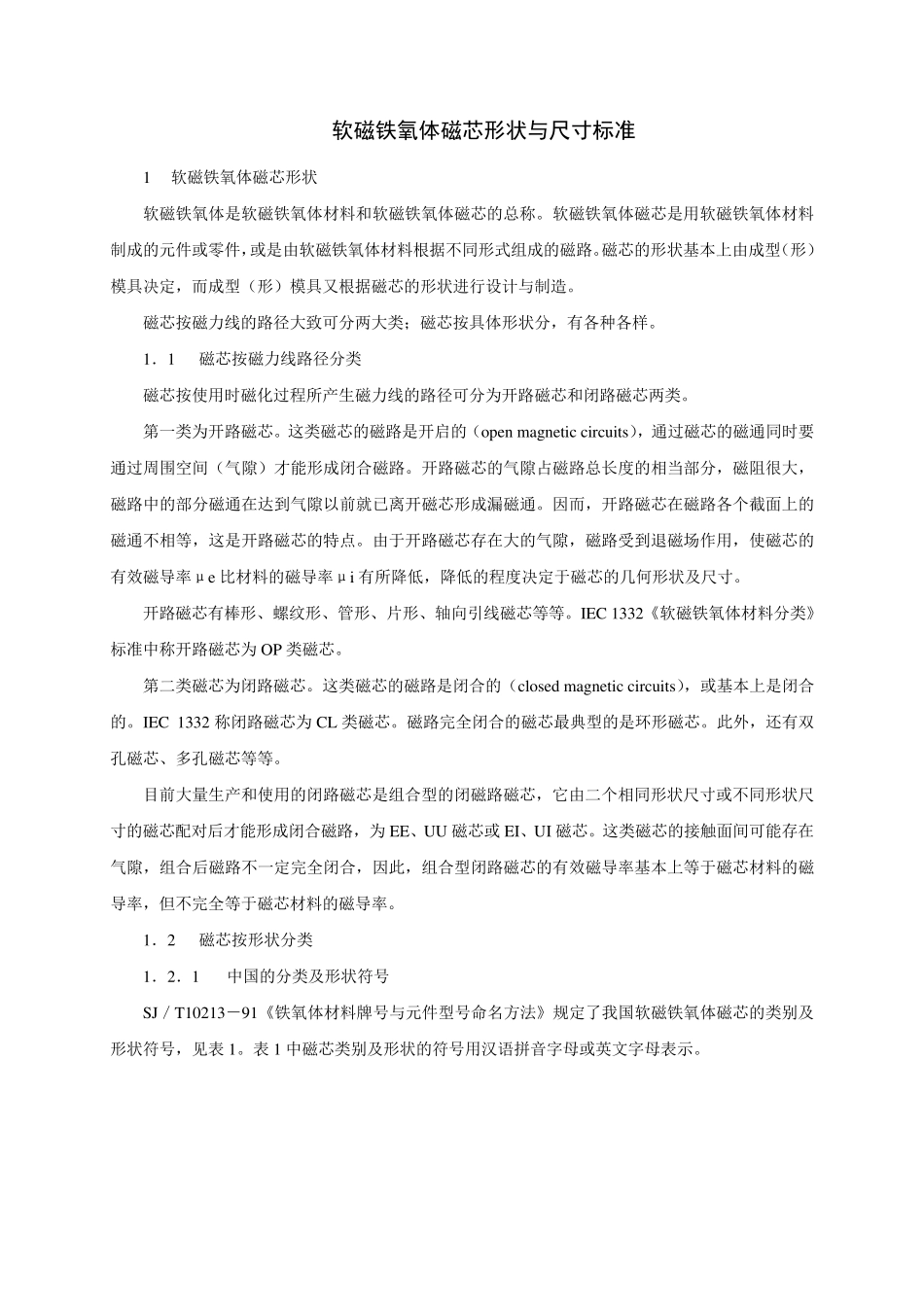

软磁铁氧体磁芯形状与尺寸标准 1 软磁铁氧体磁芯形状 软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。 磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样。 1．1 磁芯按磁力线路径分类 磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。 第一类为开路磁芯。这类磁芯的磁路是开启的（open magnetic circu its），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。由于开路磁芯存在大的气隙，磁路受到退磁场作用，使磁芯的有效磁导率μe 比材料的磁导率μi 有所降低，降低的程度决定于磁芯的几何形状及尺寸。 开路磁芯有棒形、螺纹形、管形、片形、轴向引线磁芯等等。IEC 1332《软磁铁氧体材料分类》标准中称开路磁芯为OP 类磁芯。 第二类磁芯为闭路磁芯。这类磁芯的磁路是闭合的（closed magnetic circu its），或基本上是闭合的。IEC 1332 称闭路磁芯为CL 类磁芯。磁路完全闭合的磁芯最典型的是环形磁芯。此外，还有双孔磁芯、多孔磁芯等等。 目前大量生产和使用的闭路磁芯是组合型的闭磁路磁芯，它由二个相同形状尺寸或不同形状尺寸的磁芯配对后才能形成闭合磁路，为EE、UU 磁芯或EI、UI 磁芯。这类磁芯的接触面间可能存在气隙，组合后磁路不一定完全闭合，因此，组合型闭路磁芯的有效磁导率基本上等于磁芯材料的磁导率，但不完全等于磁芯材料的磁导率。 1．2 磁芯按形状分类 1．2．1 中国的分类及形状符号 SJ／T10213－91《铁氧体材料牌号与元件型号命名方法》规定了我国软磁铁氧体磁芯的类别及形状符号，见表 1。表 1 中磁芯类别及形状的符号用汉语拼音字母或英文字母表示。 表1 S J 规定的磁芯类别及形状的符号 类 别 形 状 特 征 尺 寸 符 号 意 义 符 号 意 义 A 棒 形 Y 圆 形 直 径 ×长 B 扁 形 长 ×宽 ×厚 Q 其 它 形 B 片 形 Y 圆 片 直 径 ×厚 F 矩 形 片 长 ×宽 ×厚 S 三 角 片 边 ×边 ×边 ×厚...
