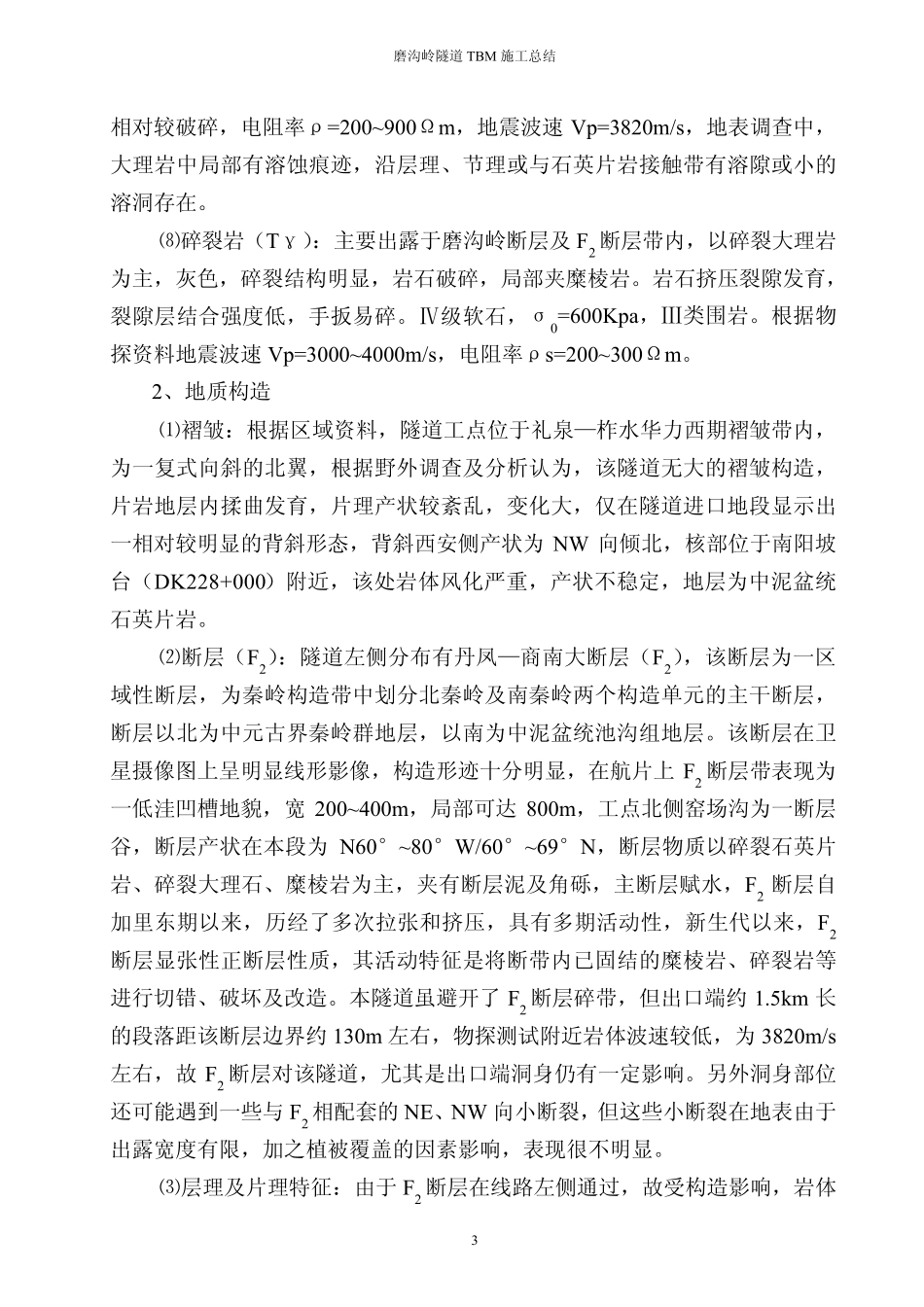

磨 沟 岭 隧 道 TBM 施 工 总 结 1第 一 章 工 程 概 况 及 特 点 第 一 节 工 程 概 况 一 、 地 理 位 置 磨 沟 岭 隧 道 地 处 秦 岭 中 低 山 区 ，自 西 向 东 穿 越 武 关 河 与 清 油 河 的 分 水 岭 —— 磨 沟 岭 。 隧 道 进 口 在 毛 坪 乡 西 磨 沟 村312 国 道 左 侧 土 坡 上 ， 出 口 在 清 油 河乡 清 油 中 学 北 侧 。 二 、 工 程 范 围 磨 沟 岭 隧 道 自 IDK226+494 进 洞 ， 于 清 油 河 乡 清 油 中 学 北 侧 IDK232+606出 洞 。 除 进 口 段 538 米 位 于 R=1000m 的 曲 线 外 ， 余 均 位 于 直 线 上 ； 洞 身 纵 坡为1936m 长 的3.5~10.5‰ 上 坡 和4176m 长4‰ 下 坡 的 人 字 坡 ， 基 本 东 倾 。 隧道 的 最 大 埋 深 为 313m。 三 、 地 形 地 貌 磨 沟 岭 隧 道 所 处 地 形 起 伏 较 大 沟 梁 相 间 ， 相 对 高 差 约 为 100~300m， 线 路以 长 隧 道 穿 越 磨 沟 岭 。 最 大 高 程 为 824m， 岭 西 各 冲 沟 水 流 通 过 地 表 径 流 汇 入武 关 河 ， 岭 东 各 冲 沟 水 流 通 过 刺 沟 汇 入 清 油 河 。 四 、 气 候 条 件 隧 道 所 处 地 区 最 冷 月 平均 气 温为 16℃， 土 壤最 大 冻结 深 度0.5m。 五、 工 程 设计 （一 ）工 程 地 质及 水 文地 质 Ⅰ、 工 程 地 质 1、 地 层岩性 隧 道 处 基 岩大 多裸露， 为 泥盆系中 统石英片岩及 大 理 岩夹云母石英片岩，进 出 口 沟 床及 斜坡 上 有第 四 系冲 积、 坡 积层， 现将工 程 涉及 到的 地 层及 特 性特 征分 述如下 ： ⑴第 四 系全新统坡 积砂粘土 （Q4dl2）：主要分 布于 出 口 端， 厚约 5~20m，棕红色， 土 质尚均 ， 以 粘粒为 主， 粘性好， 土 中 含有少量碎石， 硬塑， Ⅱ级普通 土 ， Ⅱ类围 岩， σ0=120KPa。 磨 沟 岭 隧 道 TBM 施 工 总 结 2⑵ 第 四 系 全 新 统 坡 积 砂 粘 土 （ Q4dl2）： 主 要 分 布 于 出 口 端 清 油 河 一 级 阶 地上 ， 厚 约 2~ 5m， 褐 黄 色 ，...
