示波器检测全电视视频信号的波形图解

示波器检测全电视视频信号的波形图解_第1页
1/25
示波器检测全电视视频信号的波形图解_第2页
2/25
示波器检测全电视视频信号的波形图解_第3页
3/25

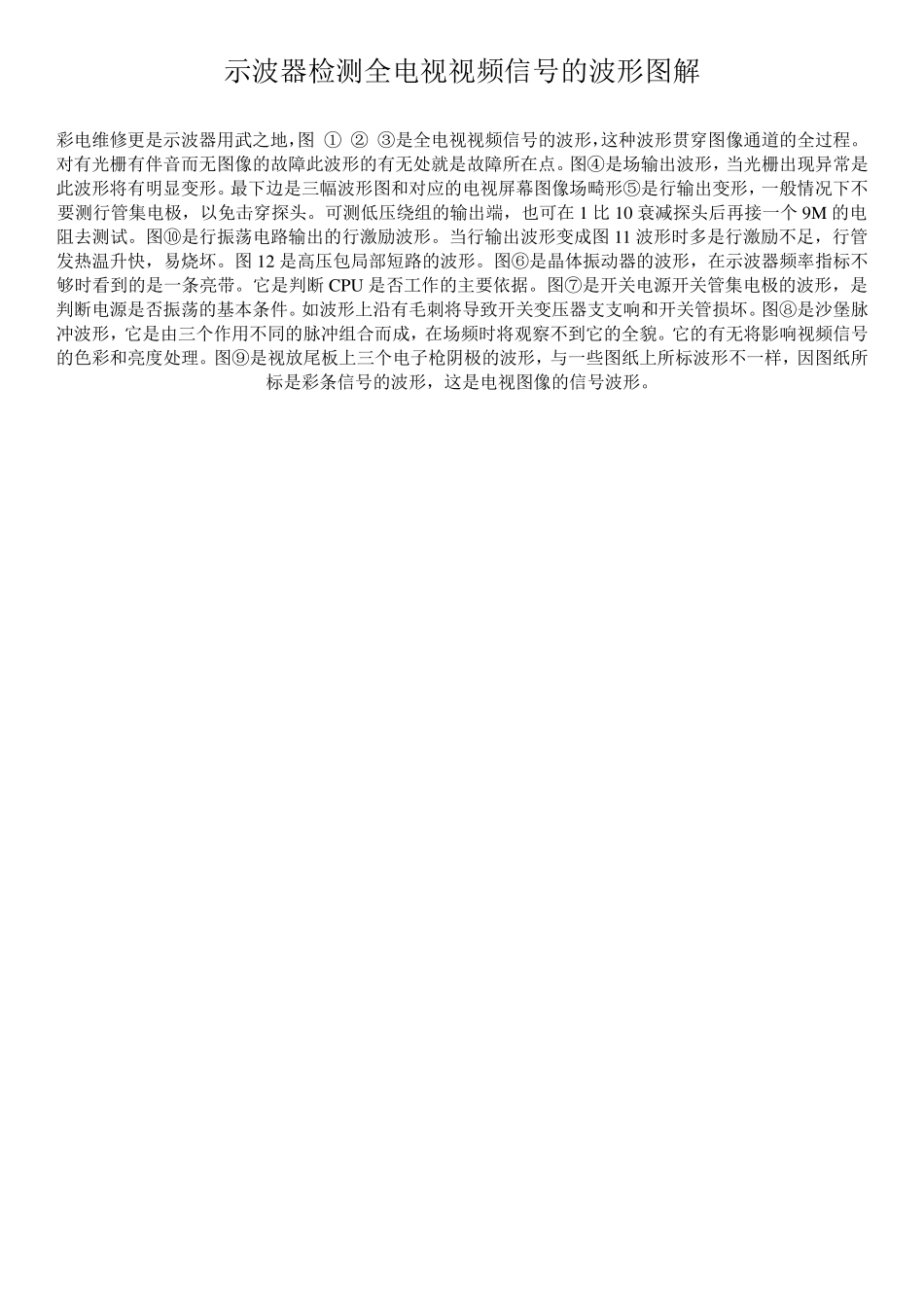

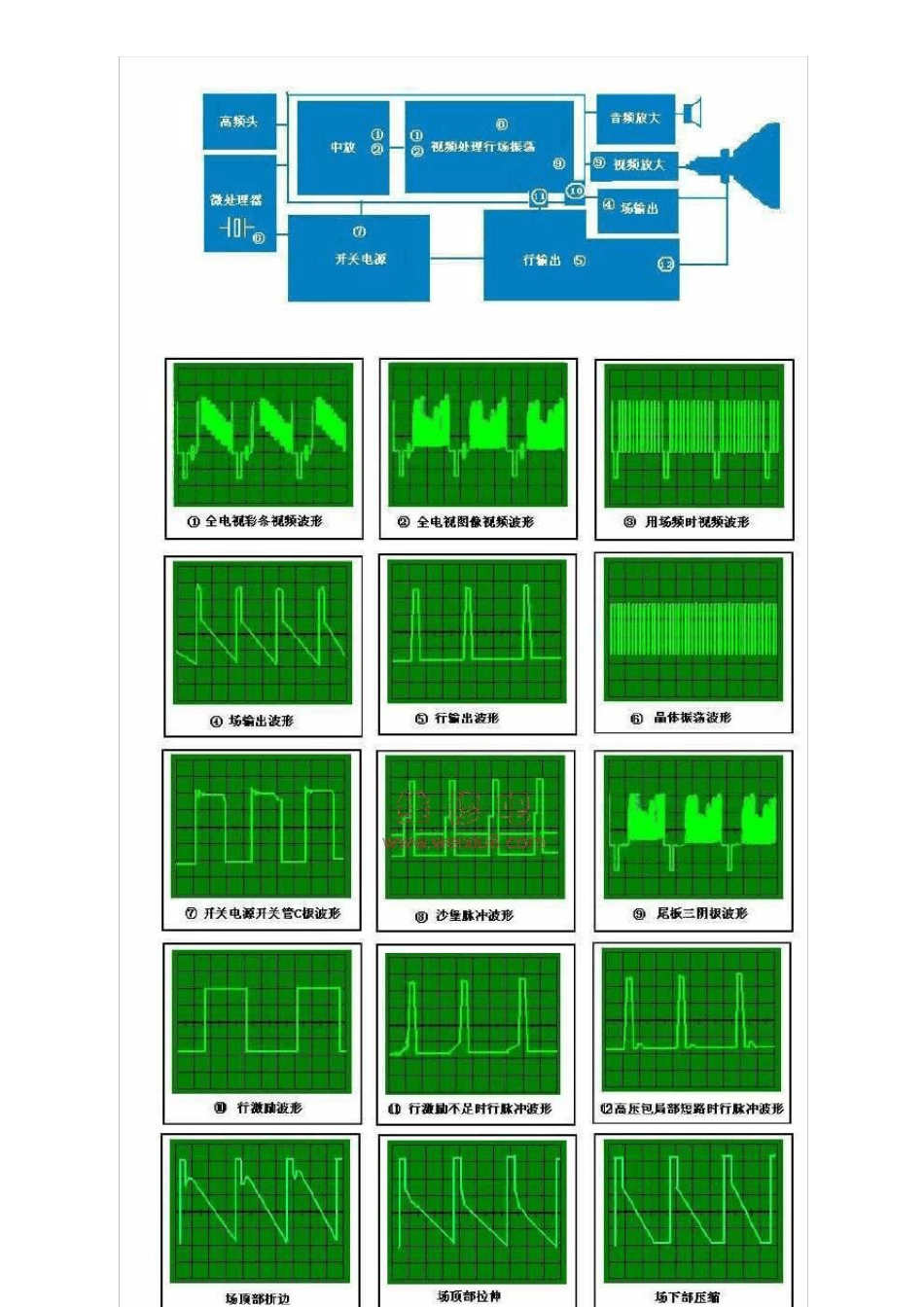

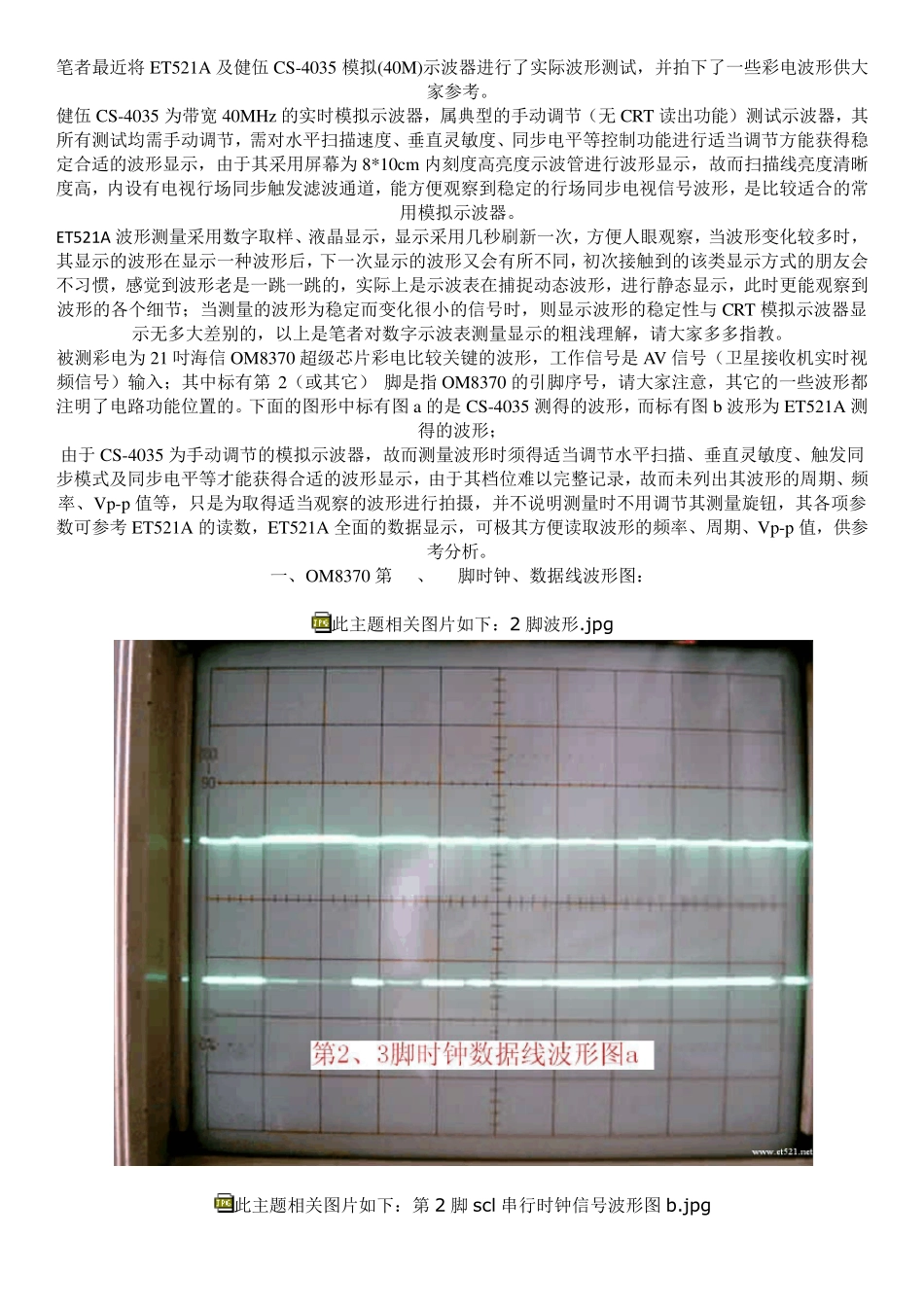

示波器检测全电视视频信号的波形图解 彩电维修更是示波器用武之地,图 ① ② ③是全电视视频信号的波形,这种波形贯穿图像通道的全过程。对有光栅有伴音而无图像的故障此波形的有无处就是故障所在点。图④是场输出波形,当光栅出现异常是此波形将有明显变形。最下边是三幅波形图和对应的电视屏幕图像场畸形⑤是行输出变形,一般情况下不要测行管集电极,以免击穿探头。可测低压绕组的输出端,也可在 1 比 10 衰减探头后再接一个 9M 的电阻去测试。图⑩是行振荡电路输出的行激励波形。当行输出波形变成图11 波形时多是行激励不足,行管发热温升快,易烧坏。图12 是高压包局部短路的波形。图⑥是晶体振动器的波形,在示波器频率指标不够时看到的是一条亮带。它是判断 CPU 是否工作的主要依据。图⑦是开关电源开关管集电极的波形,是判断电源是否振荡的基本条件。如波形上沿有毛刺将导致开关变压器支支响和开关管损坏。图⑧是沙堡脉冲波形,它是由三个作用不同的脉冲组合而成,在场频时将观察不到它的全貌。它的有无将影响视频信号的色彩和亮度处理。图⑨是视放尾板上三个电子枪阴极的波形,与一些图纸上所标波形不一样,因图纸所标是彩条信号的波形,这是电视图像的信号波形。 笔者最近将ET521A 及健伍CS-4035 模拟(40M)示波器进行了实际波形测试,并拍下了一些彩电波形供大家参考。 健伍CS-4035 为带宽40MHz 的实时模拟示波器,属典型的手动调节(无CRT 读出功能)测试示波器,其所有测试均需手动调节,需对水平扫描速度、垂直灵敏度、同步电平等控制功能进行适当调节方能获得稳定合适的波形显示,由于其采用屏幕为8*10cm 内刻度高亮度示波管进行波形显示,故而扫描线亮度清晰度高,内设有电视行场同步触发滤波通道,能方便观察到稳定的行场同步电视信号波形,是比较适合的常用模拟示波器。 ET521A 波形测量采用数字取样、液晶显示,显示采用几秒刷新一次,方便人眼观察,当波形变化较多时,其显示的波形在显示一种波形后,下一次显示的波形又会有所不同,初次接触到的该类显示方式的朋友会不习惯,感觉到波形老是一跳一跳的,实际上是示波表在捕捉动态波形,进行静态显示,此时更能观察到波形的各个细节;当测量的波形为稳定而变化很小的信号时,则显示波形的稳定性与 CRT 模拟示波器显示无多大差别的,以上是笔者对数字示波表测量显示的粗浅理解,请大家多多指教。 被测彩电为21 吋海信 OM8370 超级芯片彩电比较关...
