楼宇自控(BA系统)施工工艺要求

楼宇自控(BA系统)施工工艺要求_第1页
1/15
楼宇自控(BA系统)施工工艺要求_第2页
2/15
楼宇自控(BA系统)施工工艺要求_第3页
3/15

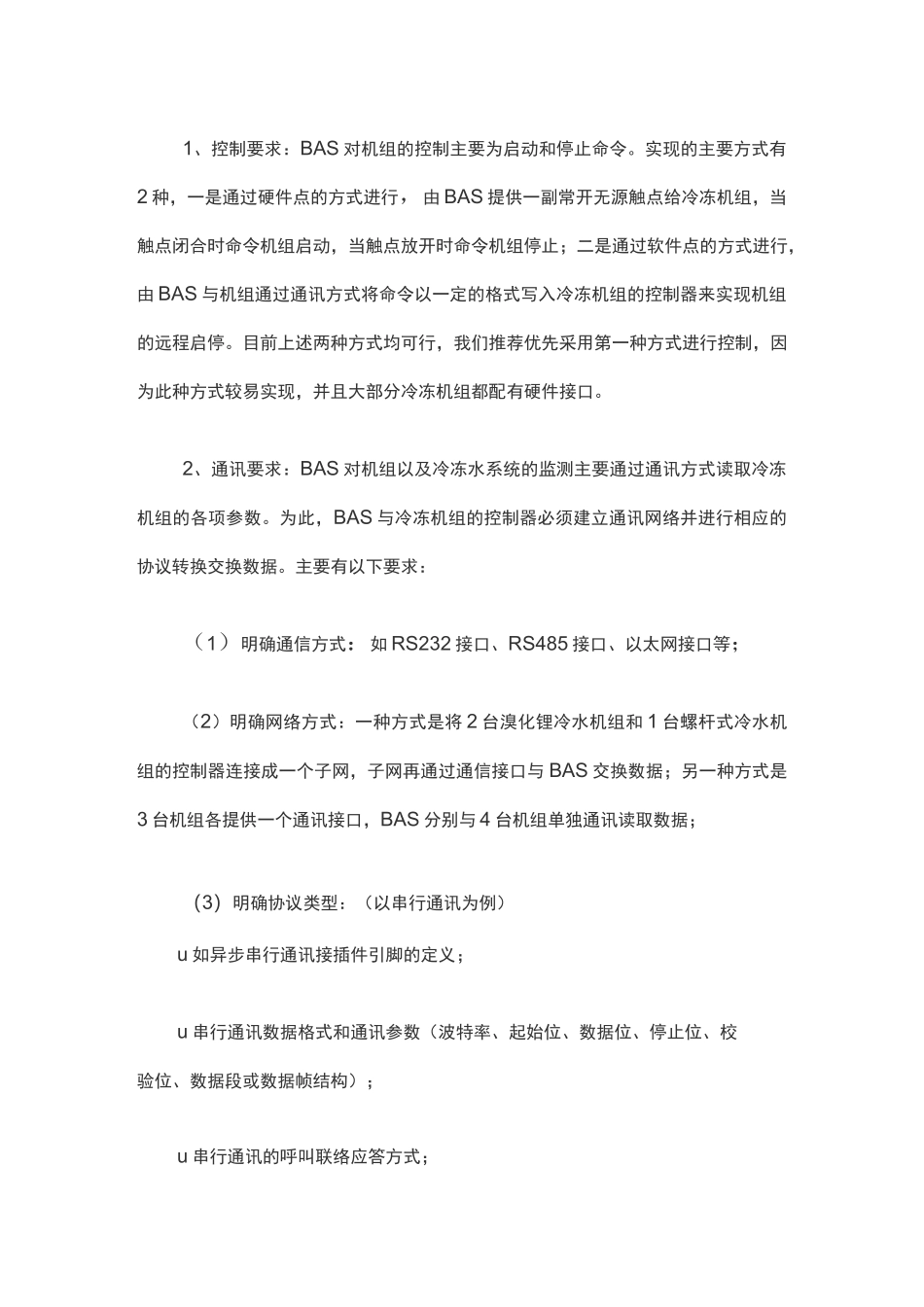

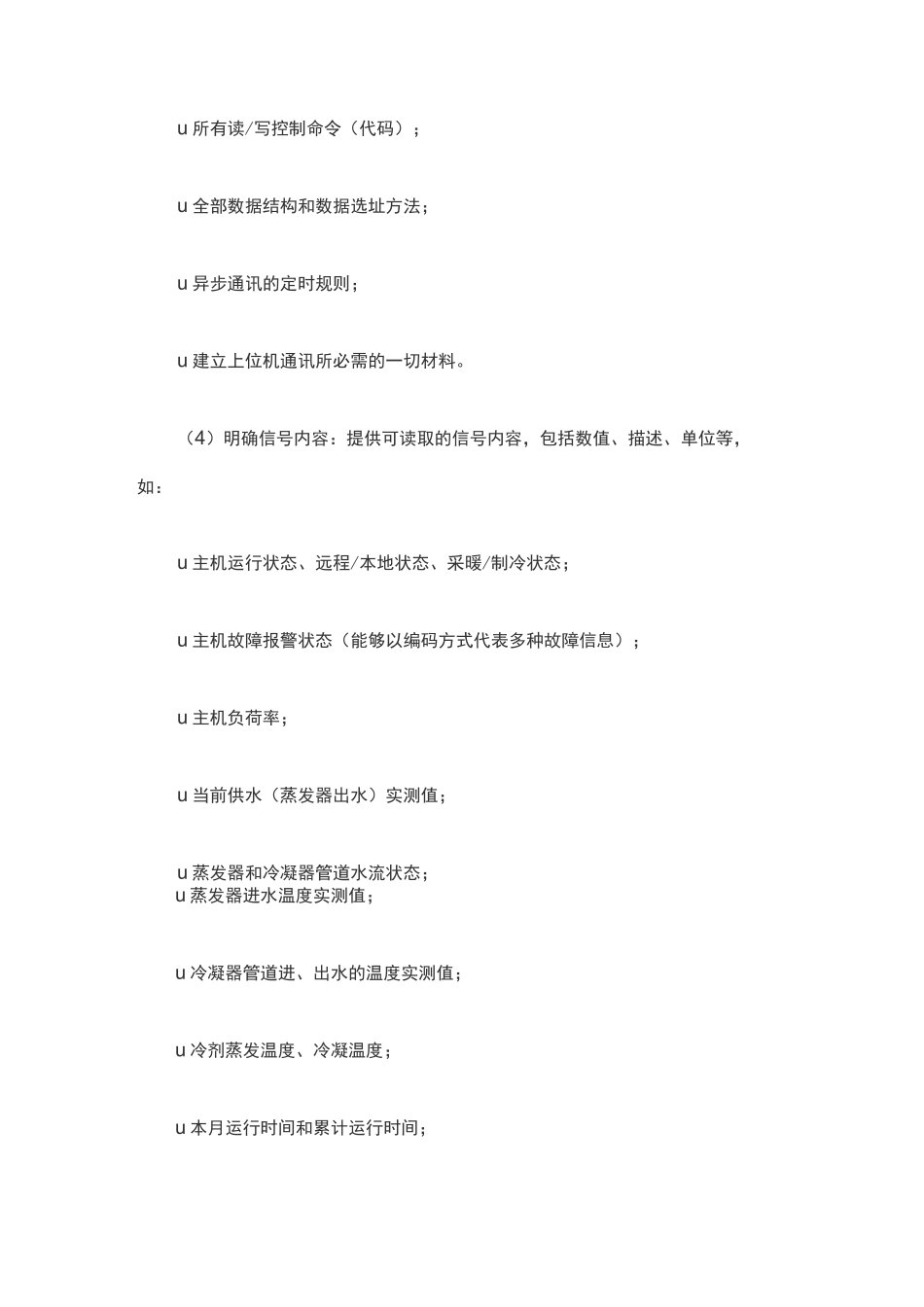

楼宇自控(BA 系统)施工工艺要求一、BA 系统施工界面和技术要求楼宇自控系统对空调新风机组的技术要求1、提供空调参数,如风量、制冷量等;2、明确变风量空调、新风机的变风量控制方式,是变频调速或是其他调速方式,控制箱必须符合 BA 控制要求;3、空调、新风机的新回风门应配置符合电动要求的风阀,风阀的电动执行器由BA 厂商提供;4、如有加湿功能,应明确加湿器的控制方式,BAS 可安装传感器对加湿器进行控制,控制方式为:模拟信号 0-10VDC,开关信号为无源常开(常闭)触点;5、过滤网前后应留有安装测压管的位置(测压管为直径 1 厘米左右的软管)。楼宇自控系统对冷冻机组接口的技术要求根据智能化设计要求,楼宇自控系统对冷冻机系统进行计算机远程监测和控制,在冷冻水系统安装温度传感器、压力传感器和流量传感器,对系统负荷进行计算,控制冷冻机的运行台数,并对冷冻机的运行参数进行监视。为达到上述要求,需要冷冻机提供 BAS 接口,接口的主要要求为:1、控制要求:BAS 对机组的控制主要为启动和停止命令。实现的主要方式有2 种,一是通过硬件点的方式进行,由 BAS 提供一副常开无源触点给冷冻机组,当触点闭合时命令机组启动,当触点放开时命令机组停止;二是通过软件点的方式进行,由 BAS 与机组通过通讯方式将命令以一定的格式写入冷冻机组的控制器来实现机组的远程启停。目前上述两种方式均可行,我们推荐优先采用第一种方式进行控制,因为此种方式较易实现,并且大部分冷冻机组都配有硬件接口。2、通讯要求:BAS 对机组以及冷冻水系统的监测主要通过通讯方式读取冷冻机组的各项参数。为此,BAS 与冷冻机组的控制器必须建立通讯网络并进行相应的协议转换交换数据。主要有以下要求:(1)明确通信方式:如 RS232 接口、RS485 接口、以太网接口等;(2)明确网络方式:一种方式是将 2 台溴化锂冷水机组和 1 台螺杆式冷水机组的控制器连接成一个子网,子网再通过通信接口与 BAS 交换数据;另一种方式是3 台机组各提供一个通讯接口,BAS 分别与 4 台机组单独通讯读取数据;(3)明确协议类型:(以串行通讯为例)u 如异步串行通讯接插件引脚的定义;u 串行通讯数据格式和通讯参数(波特率、起始位、数据位、停止位、校验位、数据段或数据帧结构);u 串行通讯的呼叫联络应答方式;u 所有读/写控制命令(代码);u 全部数据结构和数据选址方法;u 异步通讯的定时规则;u 建立上位机通讯所必需的...
