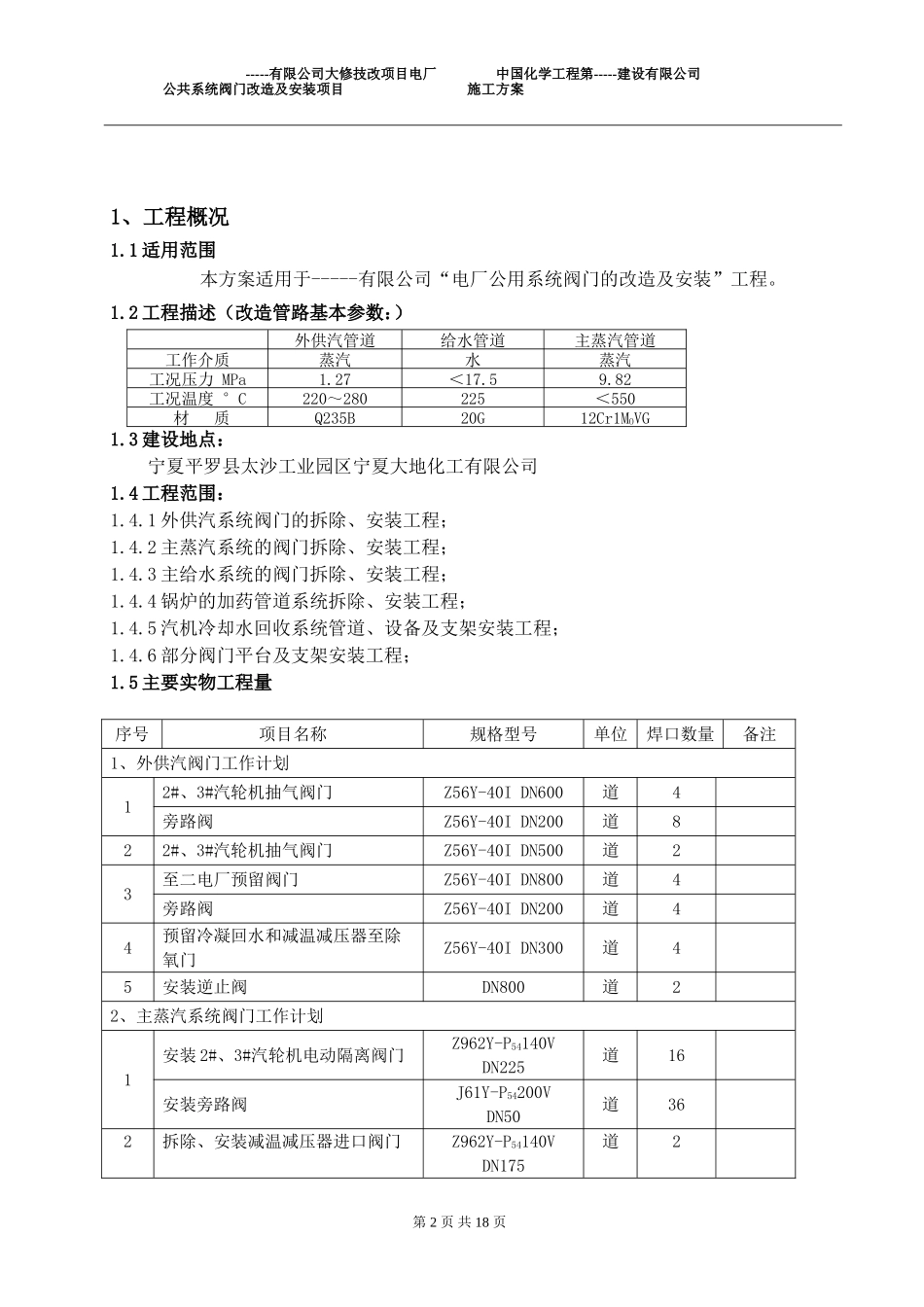

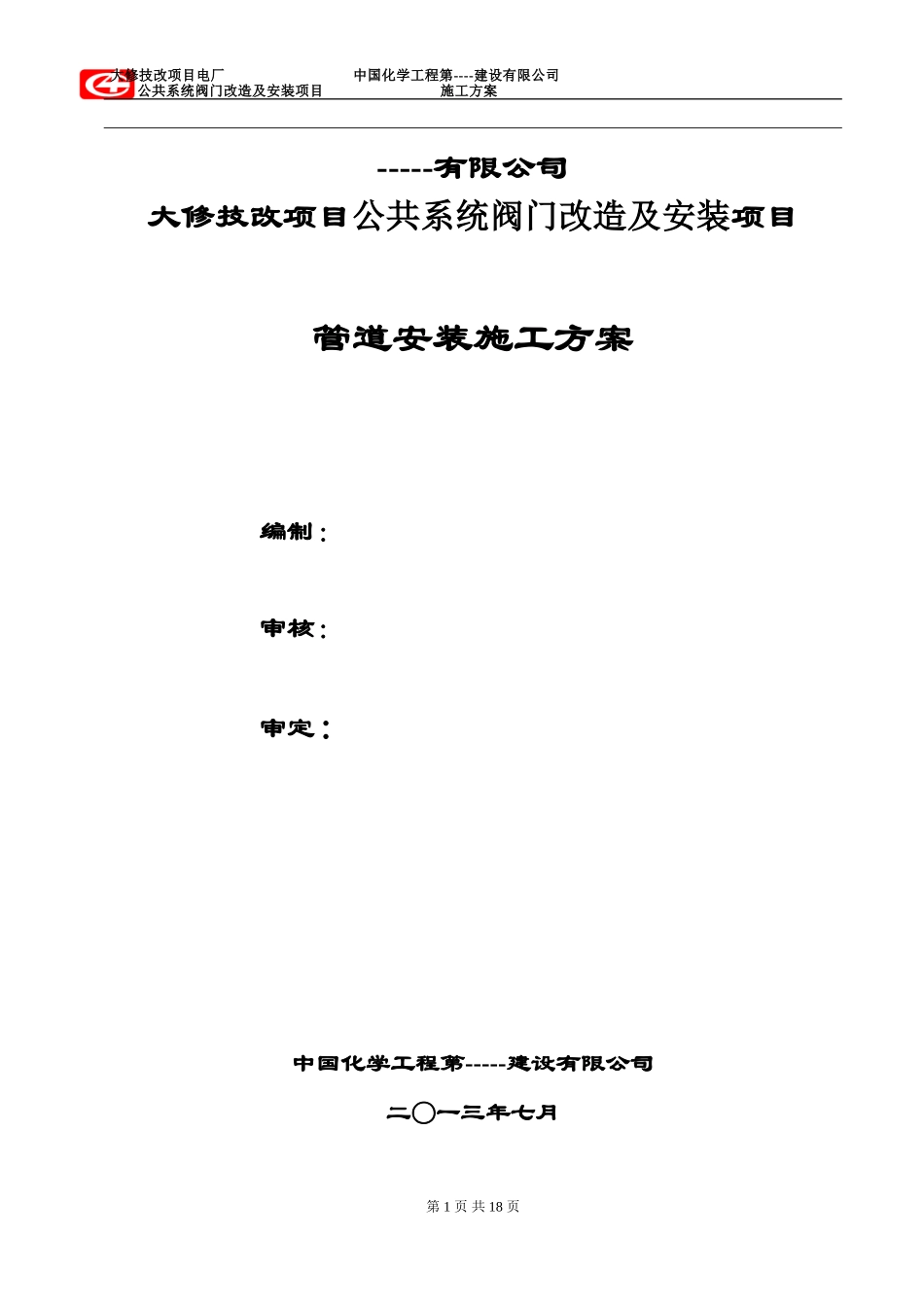

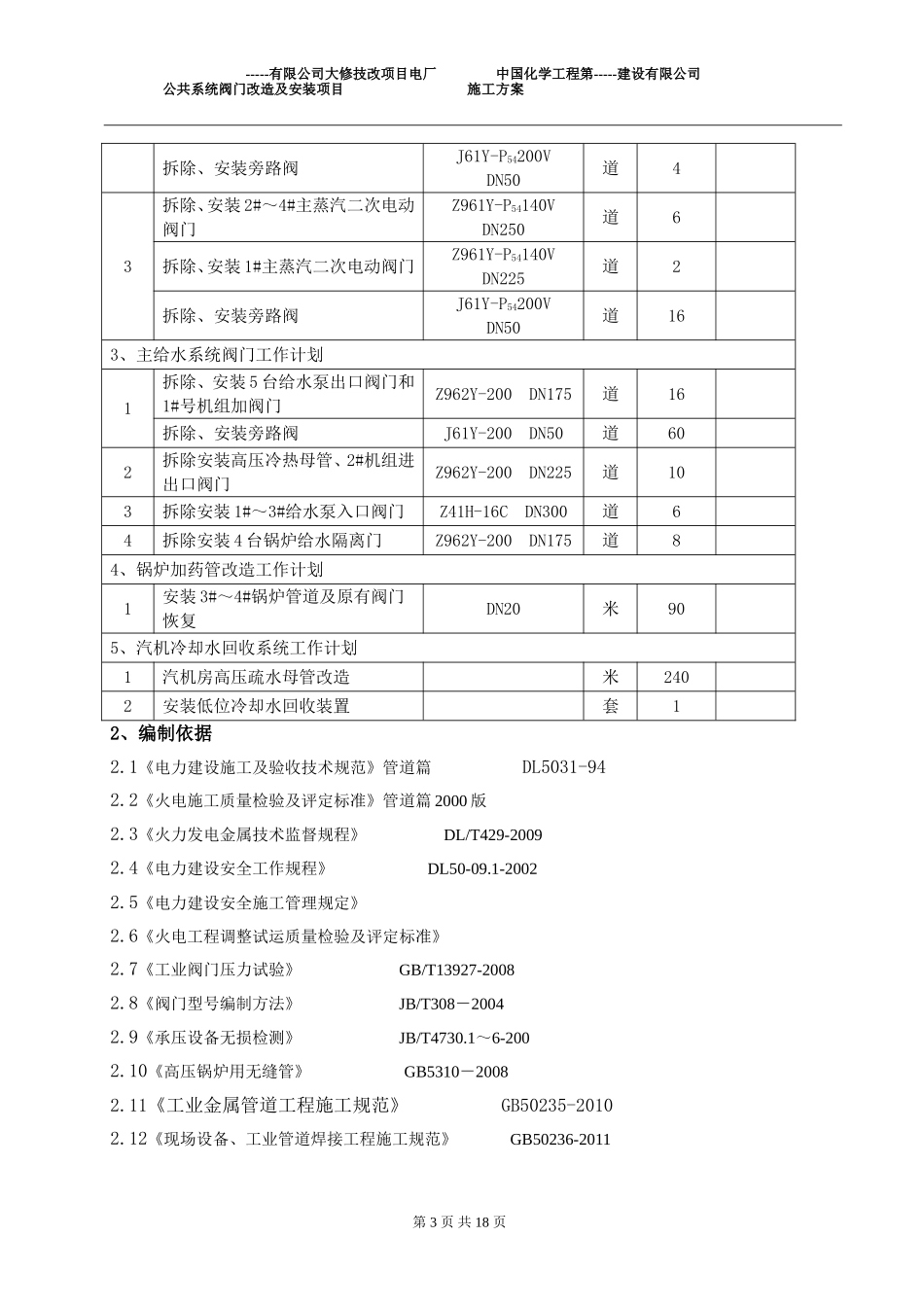

第 1 页 共 18 页大修技改项目电厂 中国化学工程第----建设有限公司 公共系统阀门改造及安装项目 施工方案-----有限公司大修技改项目公共系统阀门改造及安装项目管道安装施工方案编制： 审核： 审定： 中国化学工程第-----建设有限公司二○一三年七月 第 2 页 共 18 页-----有限公司大修技改项目电厂 中国化学工程第-----建设有限公司 公共系统阀门改造及安装项目 施工方案1、工程概况1.1 适用范围本方案适用于-----有限公司“电厂公用系统阀门的改造及安装”工程。1.2 工程描述（改造管路基本参数：）外供汽管道给水管道主蒸汽管道工作介质蒸汽水蒸汽工况压力 MPa1.27＜17.59.82工况温度 °C220～280225＜550 材 质Q235B20G12Cr1MOVG1.3 建设地点： 宁夏平罗县太沙工业园区宁夏大地化工有限公司1.4 工程范围：1.4.1 外供汽系统阀门的拆除、安装工程；1.4.2 主蒸汽系统的阀门拆除、安装工程；1.4.3 主给水系统的阀门拆除、安装工程；1.4.4 锅炉的加药管道系统拆除、安装工程；1.4.5 汽机冷却水回收系统管道、设备及支架安装工程；1.4.6 部分阀门平台及支架安装工程；1.5 主要实物工程量序号项目名称规格型号单位焊口数量备注1、外供汽阀门工作计划12#、3#汽轮机抽气阀门Z56Y-40I DN600道4旁路阀Z56Y-40I DN200道822#、3#汽轮机抽气阀门Z56Y-40I DN500道23至二电厂预留阀门Z56Y-40I DN800道4旁路阀Z56Y-40I DN200道44预留冷凝回水和减温减压器至除氧门Z56Y-40I DN300道45安装逆止阀DN800道22、主蒸汽系统阀门工作计划1安装 2#、3#汽轮机电动隔离阀门 Z962Y-P54140V DN225道16安装旁路阀J61Y-P54200V DN50道362拆除、安装减温减压器进口阀门 Z962Y-P54140V DN175道2第 3 页 共 18 页-----有限公司大修技改项目电厂 中国化学工程第-----建设有限公司 公共系统阀门改造及安装项目 施工方案拆除、安装旁路阀J61Y-P54200V DN50道43拆除、安装 2#～4#主蒸汽二次电动阀门 Z961Y-P54140V DN250道6拆除、安装 1#主蒸汽二次电动阀门 Z961Y-P54140V DN225道2拆除、安装旁路阀J61Y-P54200V DN50道163、主给水系统阀门工作计划1拆除、安装 5 台给水泵出口阀门和1#号机组加阀门Z962Y-200 DN175道16拆除、安装旁路阀J61Y-200 DN50道602拆除安装高压冷热母管、2#机组进出口阀门Z962Y-200 DN225道103拆除安装 1#～3#给水泵入口阀门Z41H-16C DN300道64拆除安装 4 台锅炉给水隔离门Z962Y-200...
